Um den Unterzug unterhalb der Platte zu definieren, doppelklicken Sie auf die entsprechende Linie (Nr. 20) (1). Wählen Sie dann erneut die Option Stab (2).
Wählen Sie im Dialog 'Neuer Stab' den Stabtyp Rippe in der Liste (3) aus.
Gehen Sie dann zum Reiter Rippe, der hinzugefügt wurde.

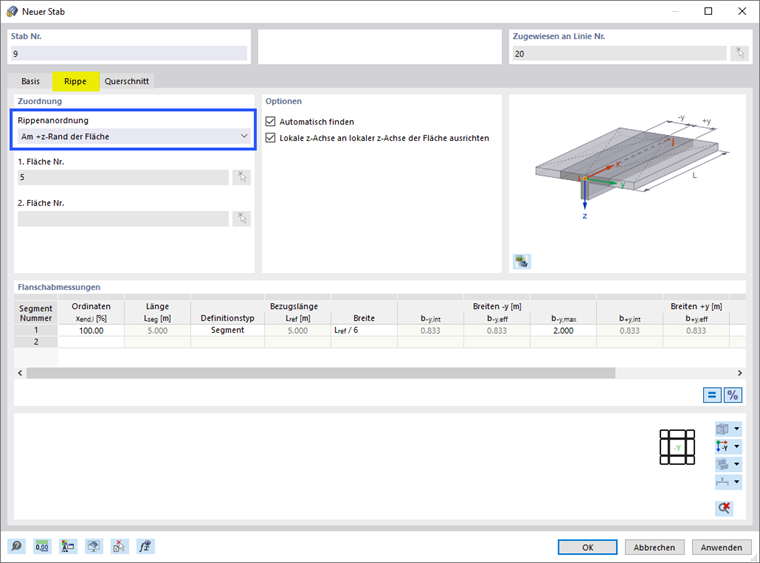

Vergewissern Sie sich, dass im Dialogfeld 'Rippenanordnung' Am +z-Rand der Fläche eingestellt ist, damit die Rippe unterhalb der Fläche angeordnet wird (die z-Achse der zugehörigen Fläche zeigt nach unten). Ist dies nicht der Fall, öffnen Sie die Liste und wählen Sie die entsprechende Option.
Das Stahlprofil muss überarbeitet werden. Klicken Sie auf den Reiter Querschnitt, um ihn anzupassen.

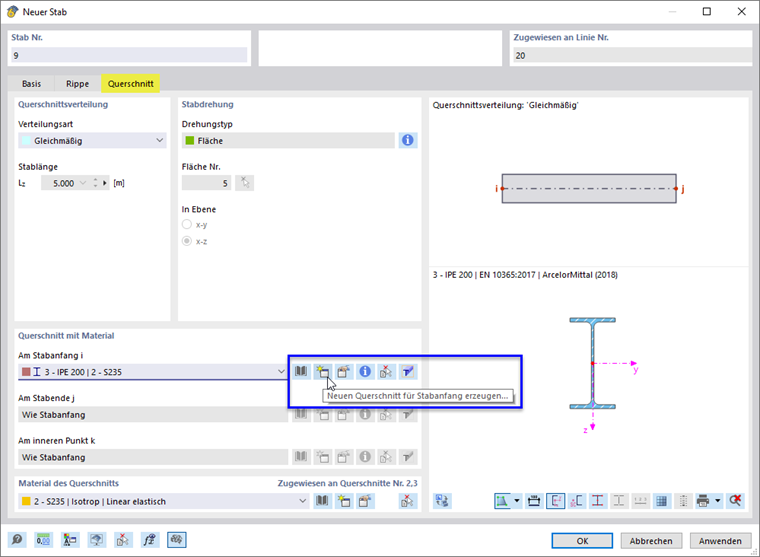

Klicken Sie im Bereich 'Querschnitt mit Material' auf die Schaltfläche
um einen neuen Querschnitt zu erzeugen. Der Dialog 'Neuer Querschnitt' öffnet sich.
Klicken Sie auf die Schaltfläche

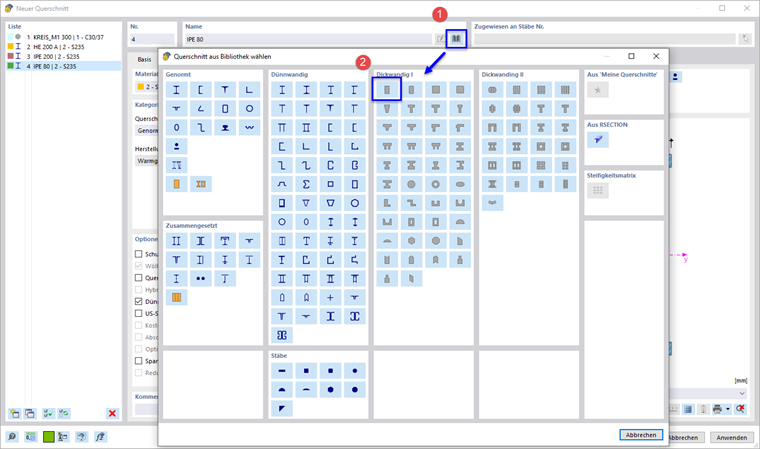

um die Bibliothek zu öffnen (1). Wählen Sie den dickwandigen Rechtecktyp, indem Sie auf die Schaltfläche
im Bereich 'Dickwandig I' klicken (2). Sie kehren zum Register 'Parametrisch - Dickwandige I' des vorherigen Dialogs zurück.

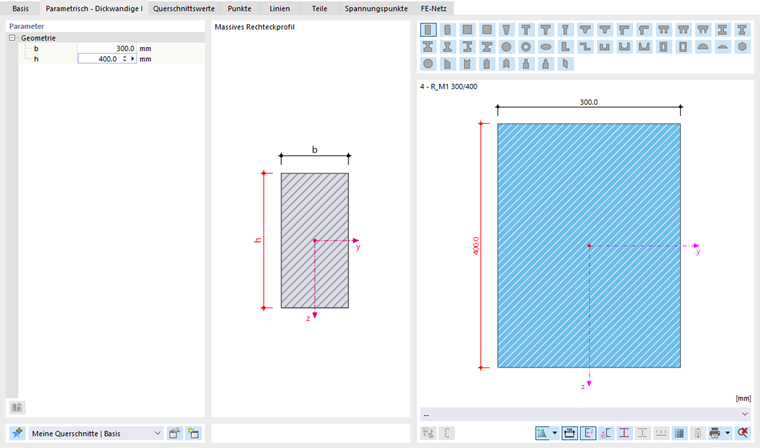

Geben Sie die Breite b mit 300 mm und die Höhe h mit 400 mm an, um die Geometrie des Rippenstabes zu definieren. Bei einer Höhe von 400 mm und einer halben Flächendicke von 100 mm ergibt sich eine Erhöhung von 500 mm zwischen den Decken, d.h. der Unterzug liegt auf der Rundstütze auf.

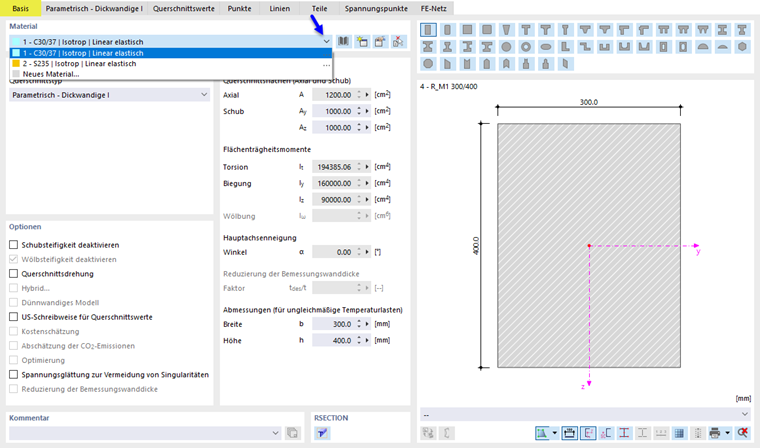

Wechseln Sie zum Basis-Register. Um das richtige Material zuzuordnen, öffnen Sie die Liste, in der Sie den Eintrag C30/37 auswählen.
Klicken Sie dreimal auf OK, um alle Dialogfenster zu schließen.
