Průvlak

Pro definici průvlaku pod deskou dvakrát klikněte na linii č. 20 (1). Poté znovu vyberte možnost Prut (2).

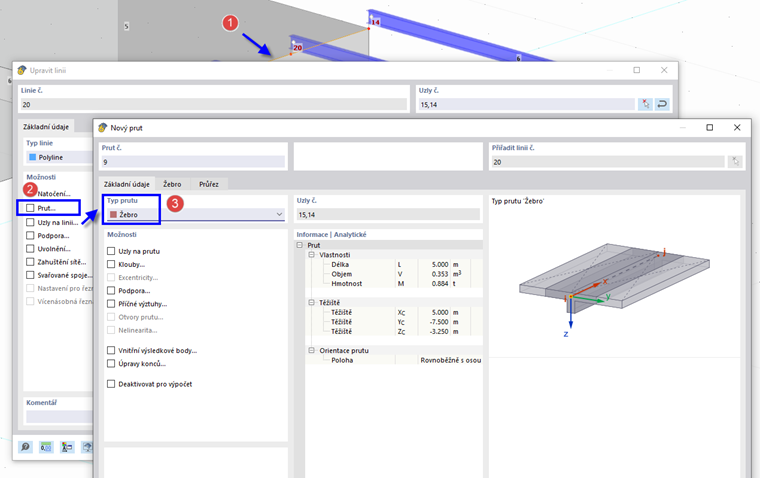

01 Výběr typu prutu ' Žebro '

V dialogu 'Nový prut' vyberte ze seznamu (3) typ prutu Žebro.

Vyberte záložku Žebro.

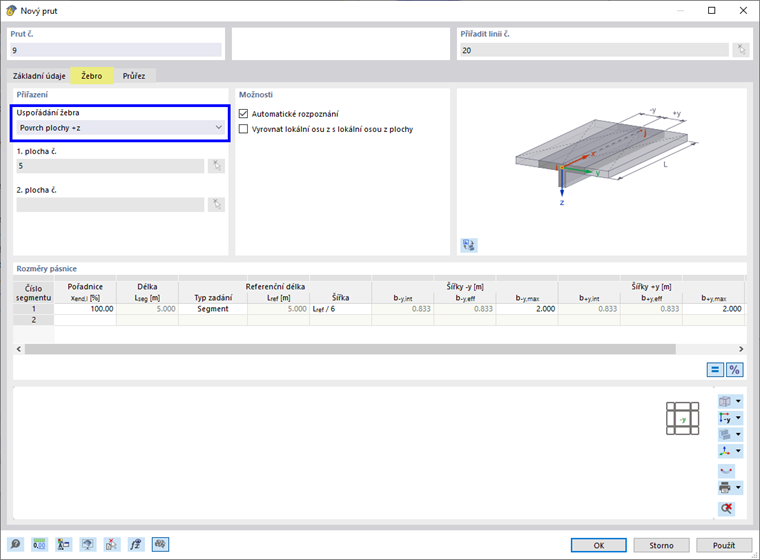

02 Uspořádání žebra

Ujistěte se, že v možnostech 'Uspořádání žebra' je nastaveno Povrch plochy +z, aby bylo žebro umístěno pod plochou (osa z příslušné plochy směřuje dolů). Pokud tomu tak není, otevřete seznam a vyberte příslušnou možnost.

Kruhový průřez je třeba změnit. V záložce Průřez ho můžete upravit.

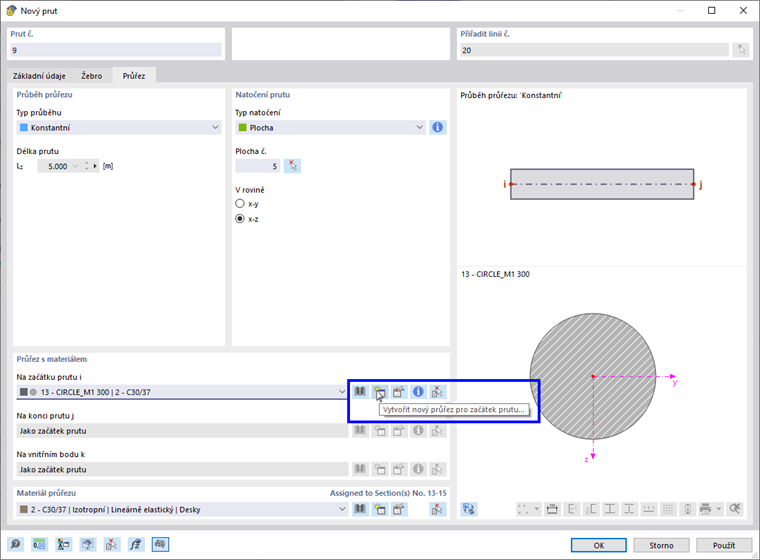

03 Vytvoření řezu žebrem

V sekci 'Průřez s materiálem' vytvoříme kliknutím na tlačítko nový průřez. Otevře se dialog 'Nový průřez'.

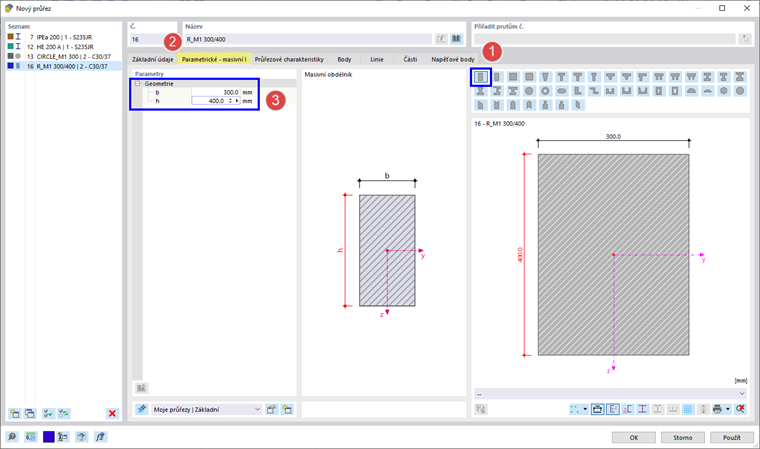

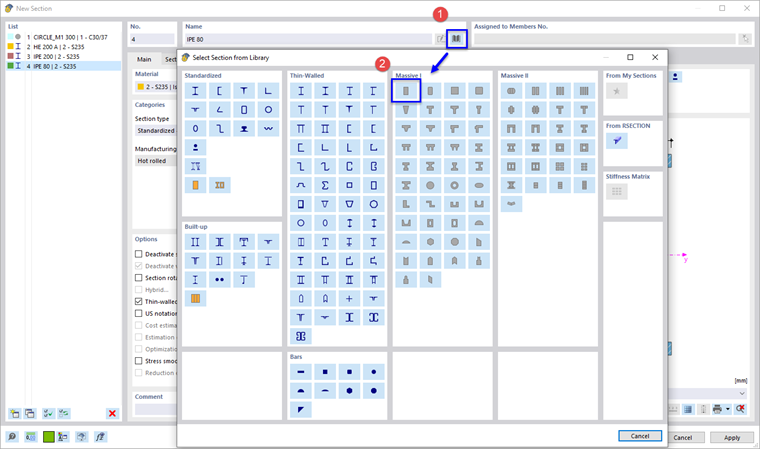

05 Zadání parametrického obdélníkového průřezu

Zkontrolujte, zda je vybrán parametrický masivní obdélník (1). Poté přejděte do záložky Parametrické - masivní I (2). Pro zadání geometrie prutu (3) zadejte šířku b jako 300 mm a hloubku h jako 400 mm.

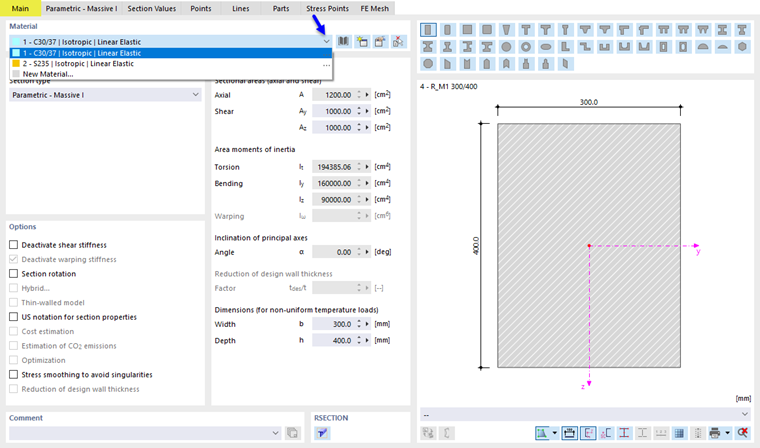

Při výšce 400 mm a polovině tloušťky plochy 100 mm je mezi deskami znázorněn výškový rozdíl 500 mm, tj. průvlak leží na vrcholu kruhového sloupu.

Všechny dialogy zavřeme trojím kliknutím na tlačítko OK.

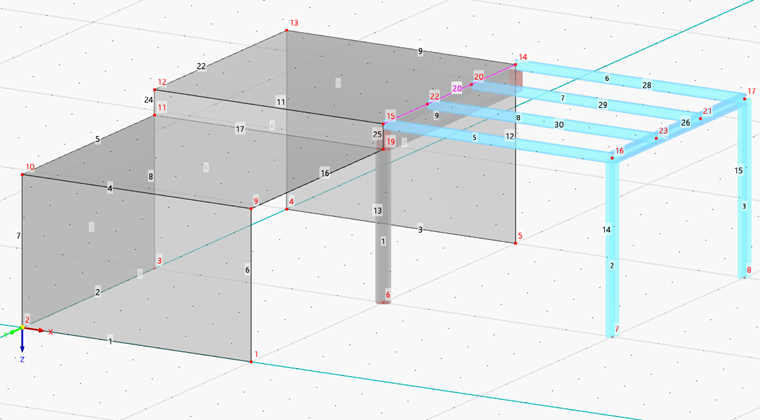

07 Model s průvlakem
