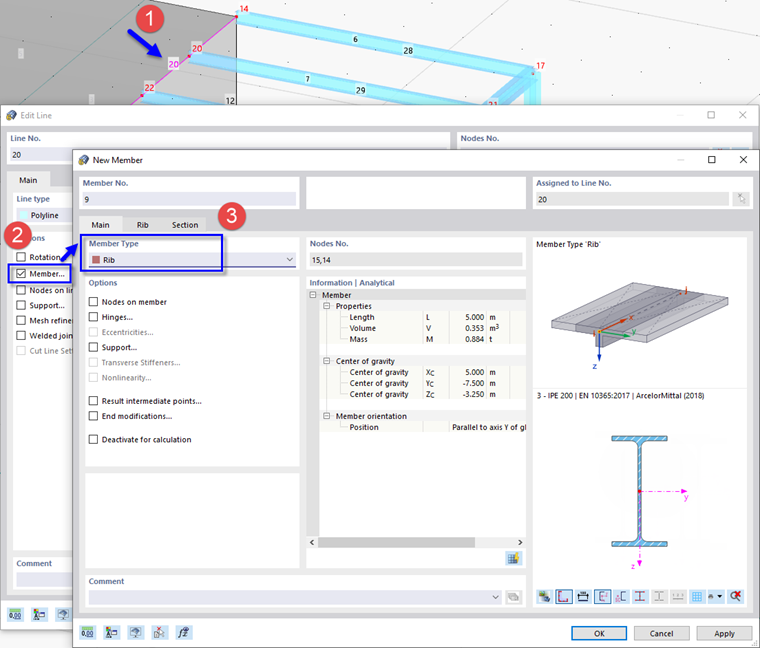

Facendo doppio clic su questa linea (N ° 20 ) (1), è possibile definire la trave discendente sotto la soletta. Quindi selezionare di nuovo l'opzione Asta (2).
Nella finestra di dialogo ' Nuova asta ', selezionare il tipo di asta Nervatura dall'elenco (3).
Selezionare la scheda aggiunta Nervatura .

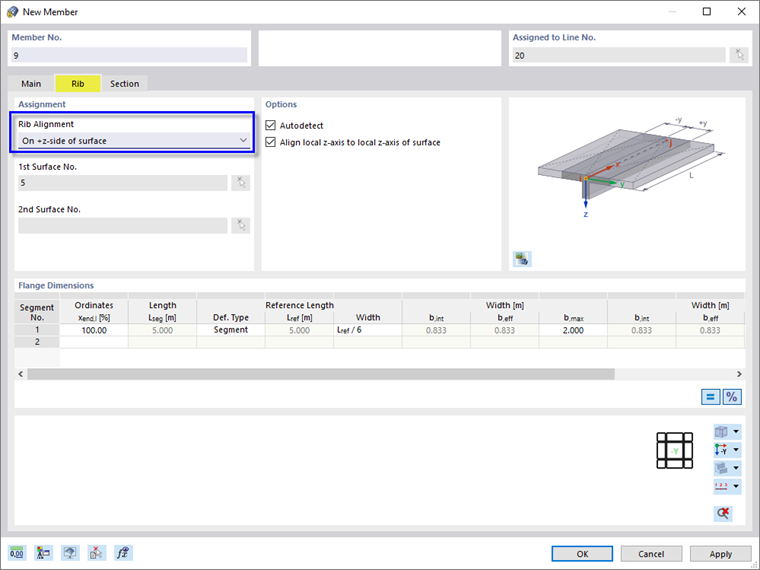

Si noti che il sul lato +z della superficie nell'area 'Orientamento nervatura' è impostato in modo tale che la nervatura si trova sotto la superficie (lo z asse della relativa) è disposto con i punti della superficie verso il basso). In caso contrario, apri l'elenco e seleziona questa opzione.

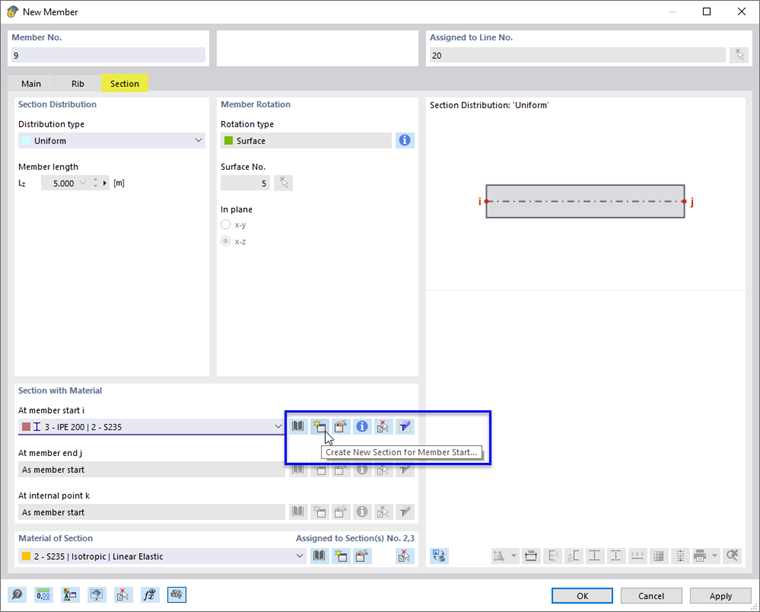

La sezione trasversale circolare deve essere rivista. Fare clic sulla scheda per personalizzarla.

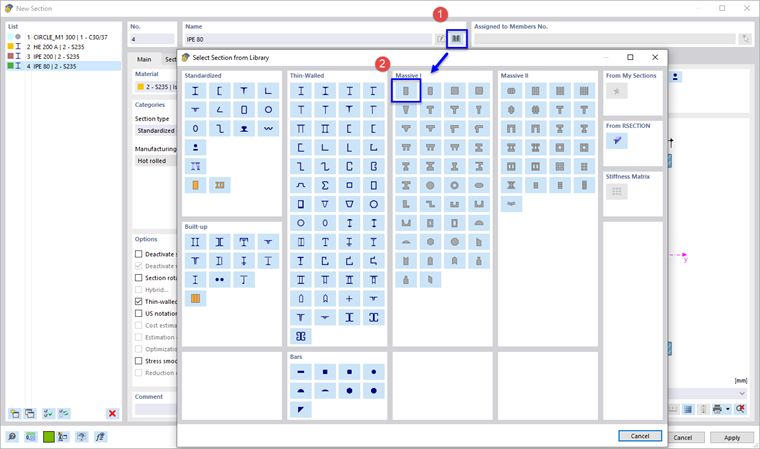

Nell'area ' Sezione con materiale ', fare clic sul pulsante #immagine@020163 #per creare una nuova sezione. Si aprirà la finestra di dialogo ' Nuova sezione '.

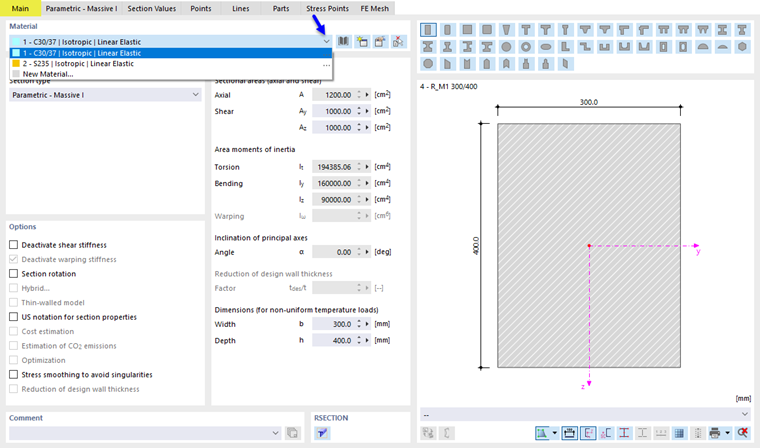

Verificare che il rettangolo solido parametrico

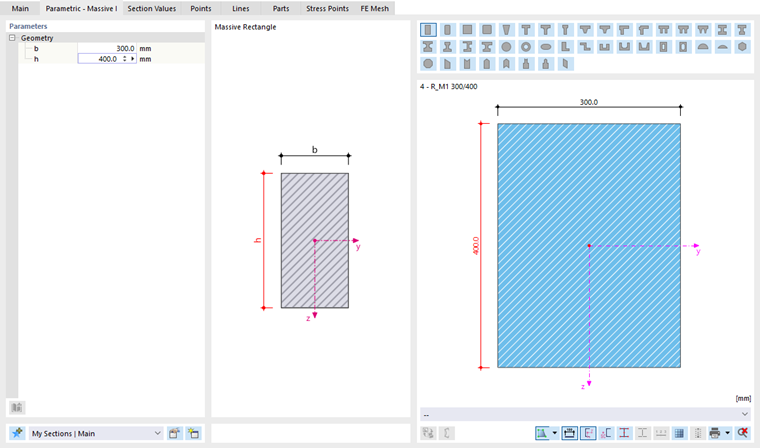

sia selezionato (1). Quindi passare alla scheda Parametrica - Solido I (2). Inserire la larghezza b come 300 mm e l'altezza h come 400 mm per definire la geometria dell'asta di nervatura (3).

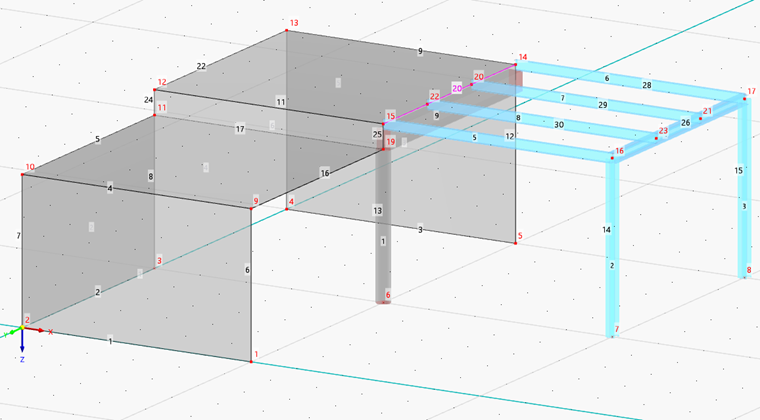

Con una profondità di 400 mm e uno spessore della superficie mezzo di 100 mm, l'elevazione di 500 mm viene visualizzata tra le piastre, ovvero la trave discendente poggia sulla colonna circolare.
Fare clic su OK tre volte per chiudere tutte le finestre di dialogo.
