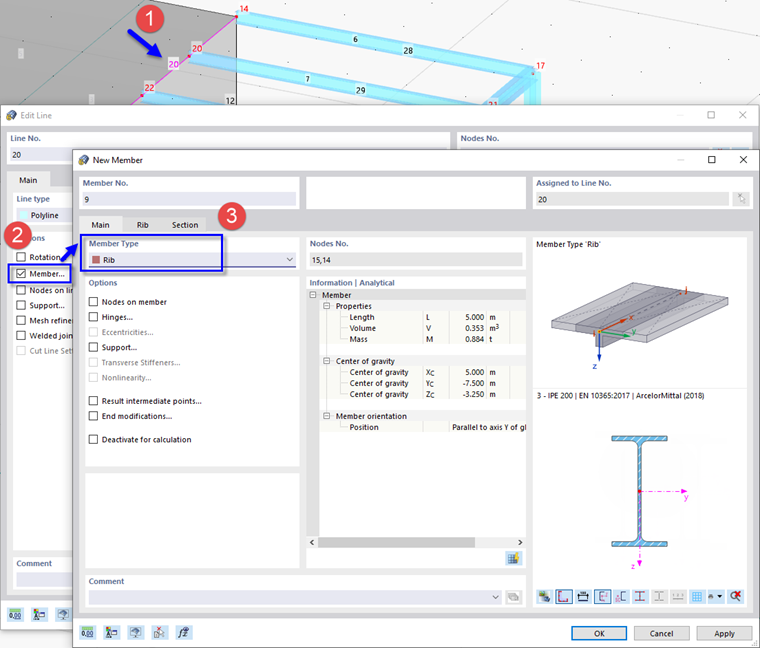

Para definir la viga de cuelgue debajo de la losa, haga doble clic en esta línea (núm. 20) (1). Luego seleccione de nuevo la opción Barra (2).
En el cuadro de diálogo 'Nueva barra', seleccione el tipo de barra Nervio de la lista (3).
Seleccione la pestaña Nervio que se ha agregado.

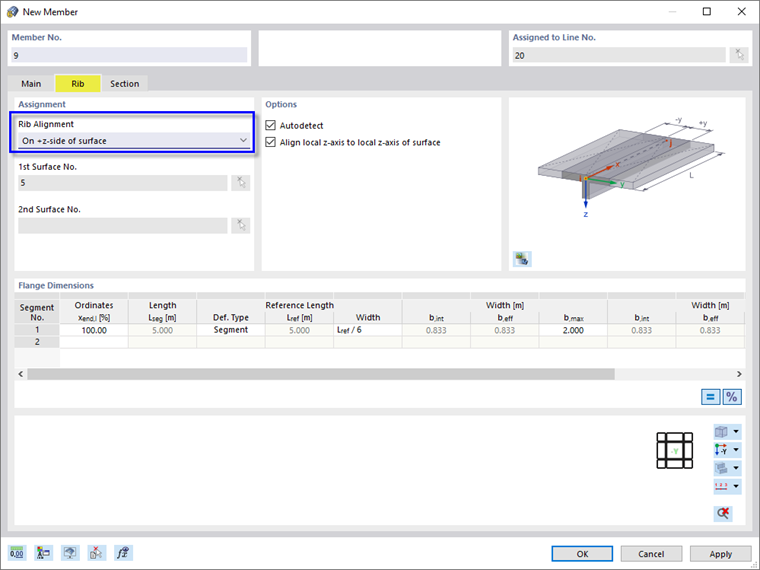

Tenga en cuenta que el En la cara +z de la superficie en el área 'Alineación del nervio' se establece de tal manera que el nervio está por debajo de la superficie (el eje z de la superficie relacionada está apuntando hacia abajo). Si no es así, abra la lista y seleccione esta opción.
Es necesario revisar la sección circular. Haga clic en la pestaña Sección para ajustarla.

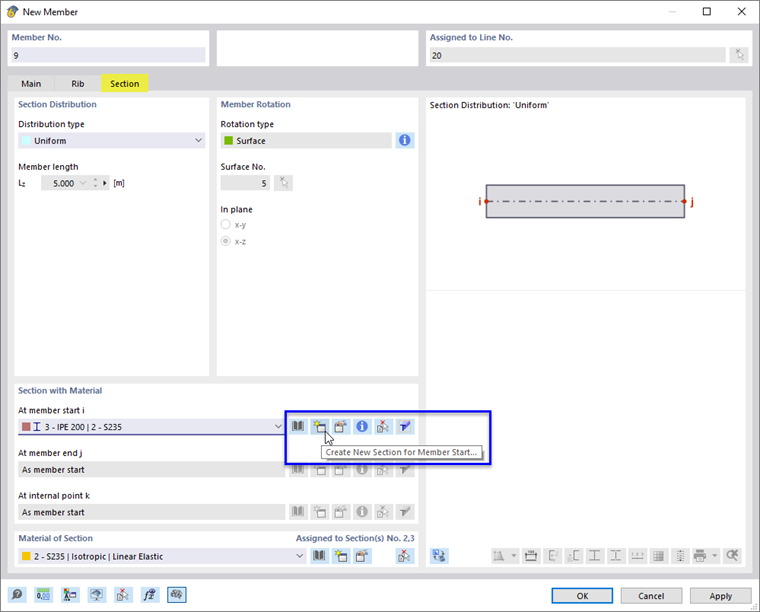

En el área 'Sección con material', haga clic en el botón
para crear una nueva sección. Se abre el cuadro de diálogo 'Nueva sección'.

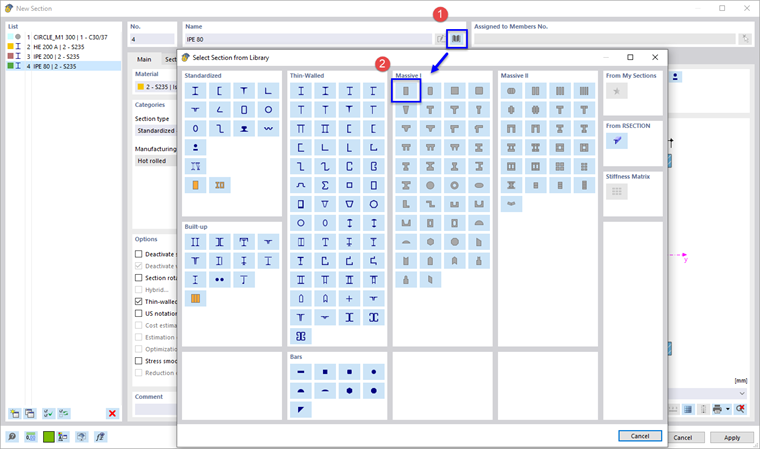

Compruebe que el rectángulo macizo paramétrico

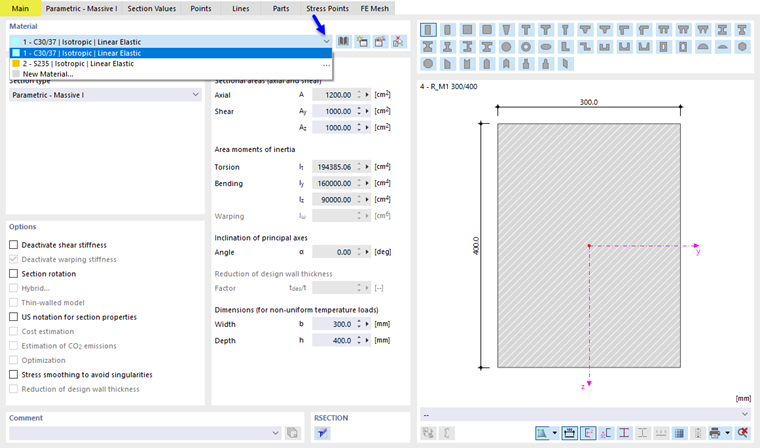

esté seleccionado (1). Luego cambie a la pestaña Paramétrica - Maciza I (2). Introduzca la anchura b como 300 mm y la altura h como 400 mm para definir la geometría de la barra tipo nervio (3).

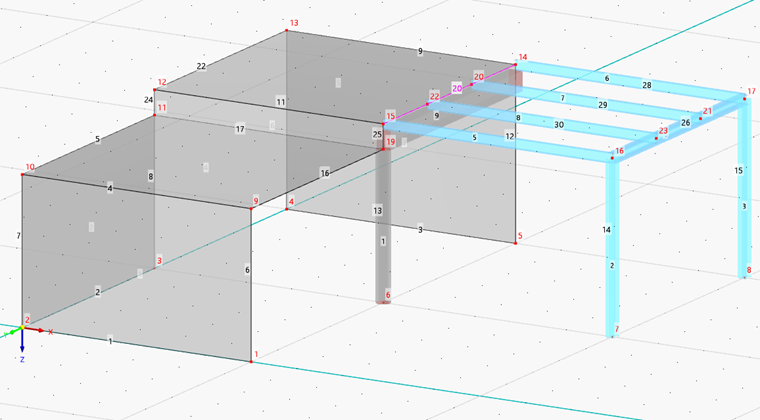

Con una altura de 400 mm y la mitad del espesor de superficie de 100 mm, se muestra la elevación de 500 mm entre las losas, es decir, la viga de cuelgue descansa sobre el pilar circular.
Haga clic en Aceptar tres veces para cerrar todos los cuadros de diálogo.
