Diagrammi dei risultati

I risultati possono anche essere visualizzati utilizzando i diagrammi. Quelli sono disponibili per linee, aste, vincoli esterni delle linee e sezioni di risultati (consultare il capitolo Sezioni di risultati).

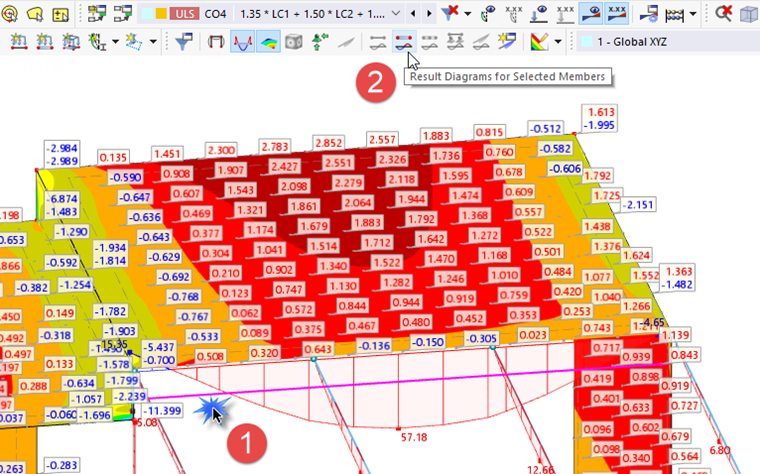

Per accedere ai diagrammi dei risultati della trave emergente, selezionare l'asta di nervatura (nr. 9) (1). Quindi fare clic sul pulsante Diagramma dei risultati sulla barra degli strumenti (2).

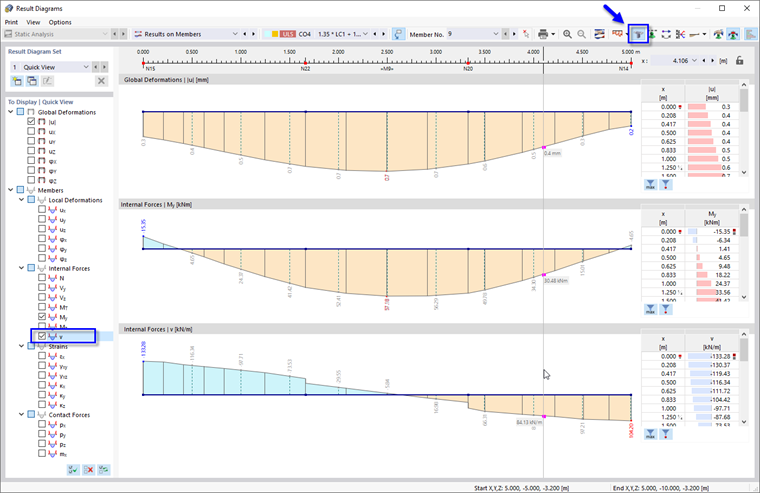

Si aprirà la finestra 'Diagrammi dei risultati'. I grafici presentano i risultati lungo la trave emergente.

I diagrammi degli spostamenti generalizzati '|u|' e dei momenti 'My ' sono preimpostati. Inoltre, selezionare l'opzione v dalla voce 'Forze interne' per visualizzare le forze di taglio longitudinale tra la soletta e l'asta. Questi risultati sono mostrati quando il pulsante Forze interne della nervatura sulla barra degli strumenti è attivato.

Quando si fa clic sul pulsante Forze interne della nervatura , noterai la differenza tra le forze interne dell'asta e della nervatura che include i componenti integrati dalla soletta.

Chiudere la finestra 'Diagrammi dei risultati' facendo clic sul pulsante Chiudi sulla barra del titolo.
