Wykresy wyników

Wyniki można również wyświetlić za pomocą wykresów. Są one dostępne dla linii, prętów, podpór liniowych i przekrojów wynikowych (patrz rozdział Przekroje wynikowe).

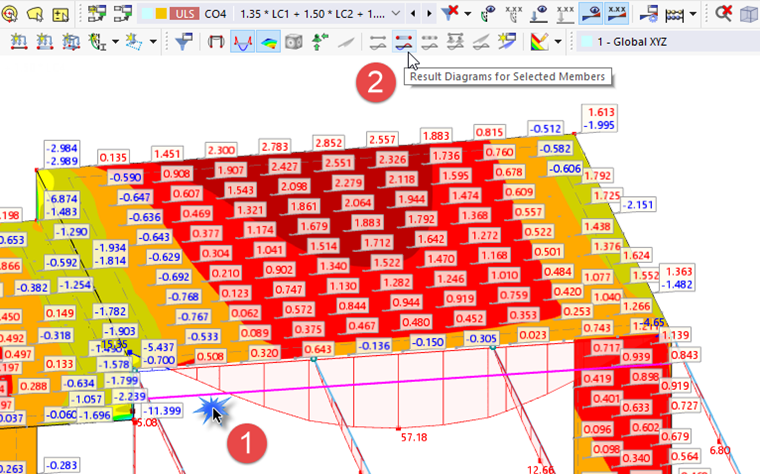

Aby wyświetlić wykresy wyników dla podciągu, należy wybrać pręt żebrowy (nr 9) (1). Następnie należy kliknąć klawisz na pasku narzędzi (2).

02 Otwieranie wykresów wyników dla wybranego pręta

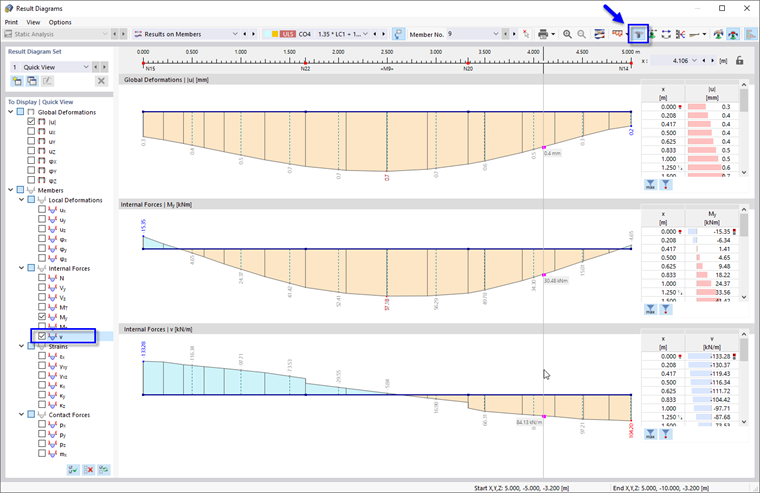

Otworzy się okno 'Wykresy wyników'. Wykresy przedstawiają wyniki wzdłuż podciągu.

03 Wykresy wyników dla podciągów

Wykresy odkształceń '|u|' oraz momentów 'M_y ' są wstępnie ustawione. Dodatkowo należy wybrać opcję v z pozycji 'Siły wewnętrzne', aby wyświetlić podłużne siły tnące między płytą a prętem. Wyniki te są wyświetlane po naciśnięciu przycisku na pasku narzędzi.

Po naciśnięciu klawisza widoczna jest różnica między siłami wewnętrznymi pręta i żebra, które zawierają komponenty zintegrowane z płytą.

Zamknij okno 'Wykresy wyników', klikając przycisk na jego pasku tytułowym.
