Les résultats peuvent également être affichés graphiquement. Cette option d'affichage est disponible pour les lignes, les barres, les appuis linéiques et les coupes de résultats (voir le chapitre Coupes de résultats).

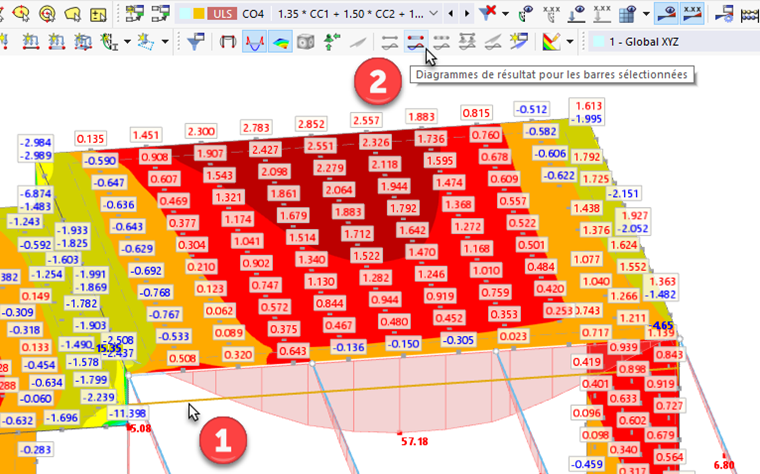

Les diagrammes de résultats de retombées de poutre sont accessibles via la barre nervurée (n° 9) (1). Cliquez ensuite sur le bouton
dans la barre d'outils (2).

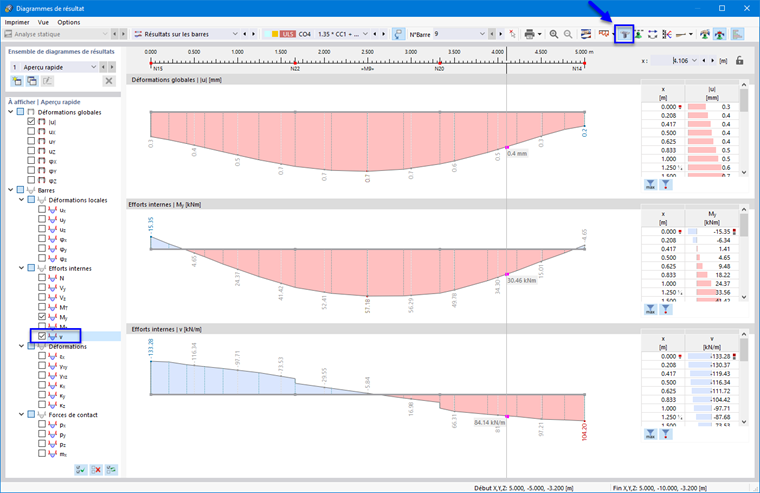

La fenêtre « Diagrammes de résultat » s'ouvre alors. Les graphiques affichent les résultats le long des retombées de poutre.
Les diagrammes des déformations « |u|» et des moments « My » sont prédéfinis. De plus, vous avez la possibilité de sélectionner l'option v sous « Forces internes » pour afficher les efforts tranchants longitudinaux entre la dalle et la barre. Ces résultats sont affichés si le bouton
est activé dans la barre d'outils.
Si vous cliquez sur le bouton
, vous remarquerez la différence entre les efforts internes de la barre et de la nervure, qui incluent les composants intégrés à partir de la dalle.
Fermez la fenêtre « Diagrammes de résultat » en cliquant sur le bouton
dans la barre de titre.
