Průběhy výsledků

Výsledky lze zobrazit také v grafech. Ty jsou k dispozici pro linie, pruty, liniové podpory a výsledkové řezy (viz kapitola Průřezy výsledků ).

K průběhům výsledků průvlaku se dostanete tak, že vyberete tento prut typu žebra (č. 9) (1). Poté klikněte v panelu nástrojů na tlačítko (2).

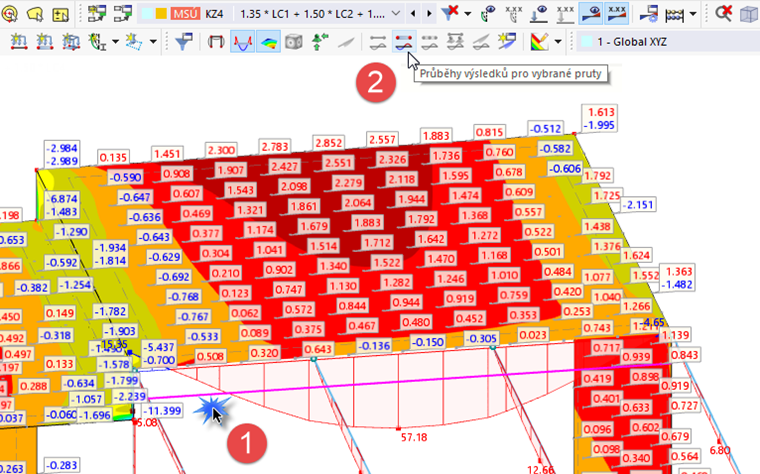

02 Otevření průběhu výsledků na vybraném prutu

Otevře se okno 'Průběhy výsledků'. Graf ukazuje výsledky po délce průvlaku.

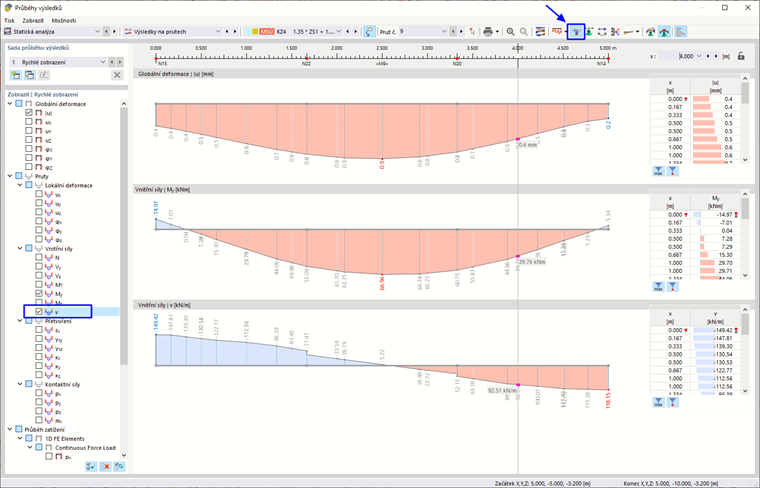

03 Průběhy výsledků na průvlaku

Průběhy deformací ' |u |' a přednastavených momentů ' M_y '. Kromě toho můžete v položce 'Vnitřní síly' vybrat možnost v pro zobrazení podélných smykových sil mezi deskou a prutem. Tyto výsledky se zobrazí, pokud je v panelu nástrojů aktivováno tlačítko .

Pokud kliknete na tlačítko , zjistíte rozdíl mezi vnitřními silami pouze pro prut a výsledky pro žebro, které zahrnují složky integrované z desky.

Okno 'Průběhy výsledků' zavřete tlačítkem v záhlaví okna.
