Wymiarowanie

Wymiary wnoszą istotny wkład w zrozumienie podstaw modelowania. Dostępne są różne typy wymiarów, które można stosować jako wymiary zdefiniowane przez użytkownika.

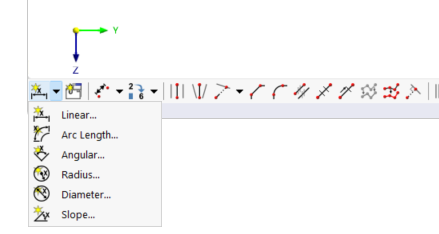

Dzięki funkcjom przycisku Bemaßung w pasku narzędzi CAD wymiary można wprowadzać bezpośrednio na modelu.

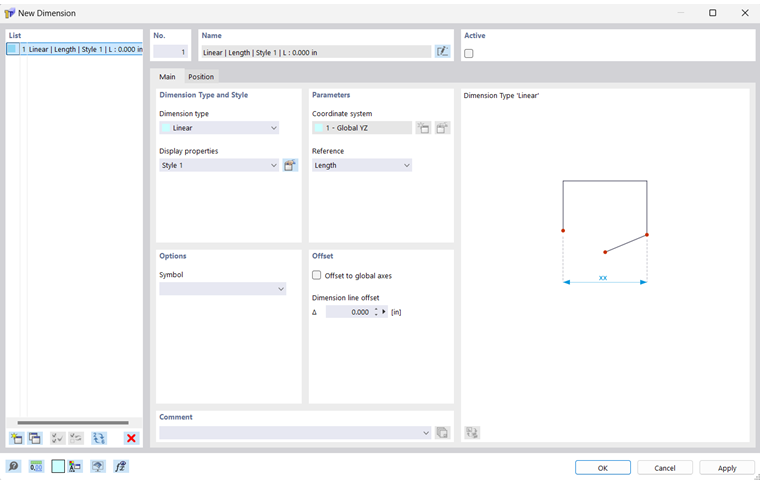

Parametry należy zdefiniować w oknie dialogowym 'Nowy wymiar'. Następnie kliknij obiekty definiujące wymiary w oknie roboczym.

Podstawowe

W zakładce Główne należy zdefiniować typ i sposób wyświetlania wymiaru.

Typ i styl wymiaru

Na liście dostępne są różne 'Typy wymiarów'. Odpowiadają one funkcjom przycisków (patrz image Przyciski dla wymiarów).

Liniowy Długości między dwoma lub więcej punktami
Długość łuku Długość między punktami łuku
Kątowy Kąt między trzema punktami lub dwiema liniami
Promień Promień okręgu lub łuku
Średnica Średnica okręgu lub łuku
Nachylenie Kąt nachylenia pomiędzy linią a płaszczyzną

'Właściwości wyświetlania' określają symbole i czcionki używane do wyświetlania wymiarów. Aktualny 'styl' można zmienić za pomocą przycisku Edytuj Sprawdź: Pojawi się okno dialogowe 'Właściwości wyświetlania' z podglądem wymiarów. W razie potrzeby można dostosować styl dla poszczególnych typów wymiarów.

Opcje

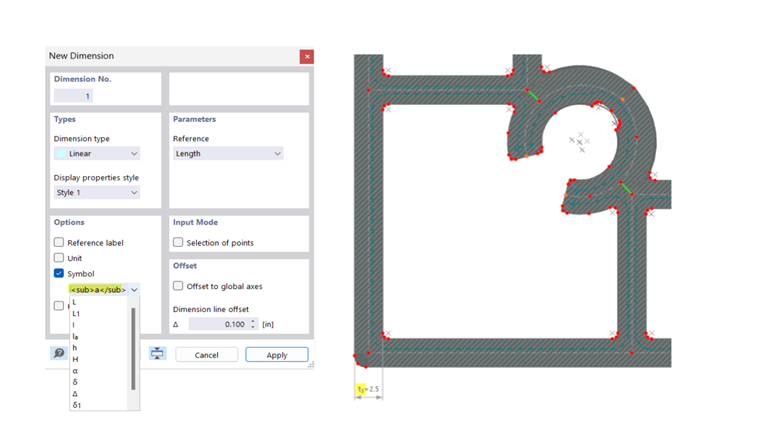

Do wymiaru można dodać symbol wymiaru. W tym celu należy wprowadzić 'Symbol' lub wybrać odpowiednią pozycję z listy.

Wskazówka

Do wstawiania symboli można też użyć poleceń HTML i znaków specjalnych (encji): np. w przypadku γ w przypadku symbolu γ przedstawiany jest znak γ, indeks dolny wprowadzany jest przy użyciu znaczników, a indeks górny przy użyciu znaczników ( np. t1 generuje t1 ).

Parametry

W tej sekcji okna dialogowego można zdefiniować parametry odniesienia dla wymiarów długości.

Za pomocą 'Odniesienia' można określić, czy wymiar odnosi się do rzeczywistej długości między punktami definicji, czy do rzutu w jednym z kierunków globalnych.

Odsunięcie

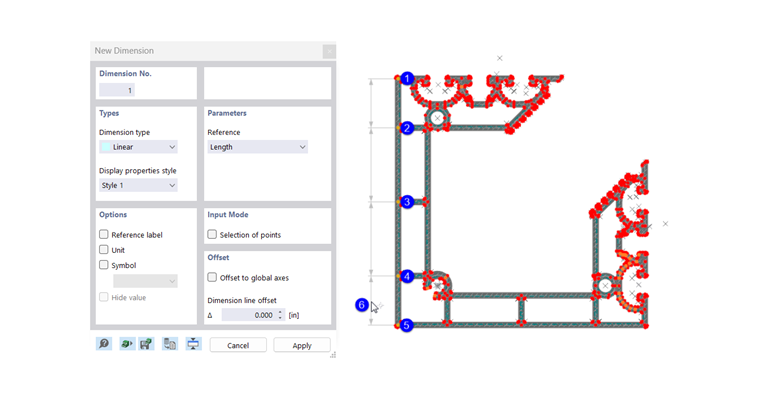

'Odsunięcie linii wymiarowej' Δ określa odległość linii wymiarowej od obiektów odniesienia. W oknie dialogowym przycisku można zdefiniować tę odległość graficznie (patrz krok (6) na ilustracji Graficzne ustawianie wymiaru).

Po aktywowaniu pola wyboru 'Odsunięcie względem globalnych osi' można zdefiniować odległość linii wymiarowej w odniesieniu do globalnego układu współrzędnych.

Pozycja

Zakładka Pozycja umożliwia zarządzanie obiektami i parametrami determinującymi wymiary.

Odniesienia wymiarów

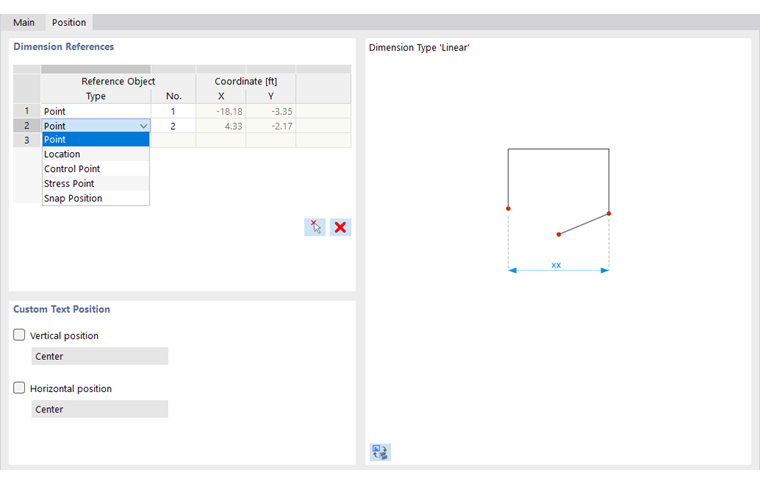

Opcje wprowadzania danych w tej sekcji okna dialogowego zależą od typu wymiaru. W przypadku wymiarów długości obiektami odniesienia można zarządzać w tabeli: W kolumnie 'Typ' należy zdefiniować rodzaj obiektu odniesienia. Następnie należy wprowadzić 'numer' punktu. Gdy pole tekstowe jest aktywne, można kliknąć przycisk, aby wybrać obiekt odniesienia Wybierz Indywidualnie można również określić graficznie. Dzięki temu w tabeli można odnieść linię wymiarową do innych punktów bez konieczności usuwania i ponownej definicji wymiarowania.

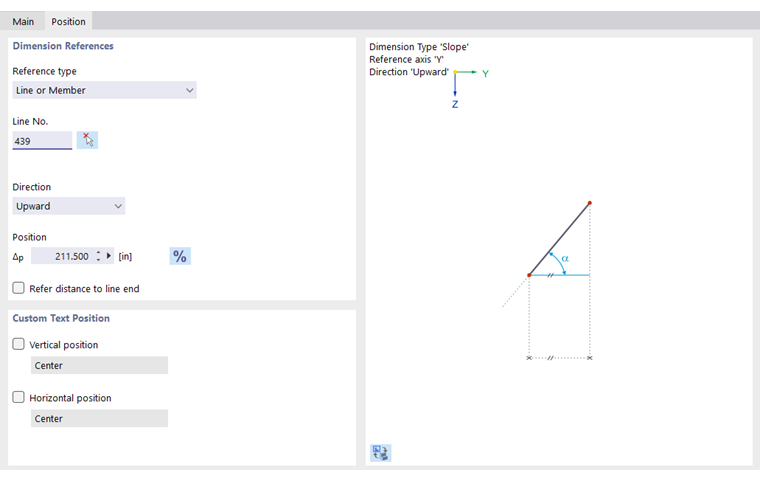

W przypadku wymiaru kątowego (typu 'Nachylenie') w tej sekcji okna można zdefiniować 'Linię', 'Kierunek' kąta oraz 'Pozycję' wymiaru w odniesieniu do początku lub końca linii.

Pozycja tekstu zdefiniowana przez użytkownika

Tekst wymiarowy jest domyślnie umieszczony centralnie. Aby ustawić 'Pozycję pionową' lub 'Pozycję poziomą', należy zaznaczyć odpowiednie pole wyboru. Następnie można wybrać odpowiednią pozycję na liście.

Wyświetlanie wymiarów

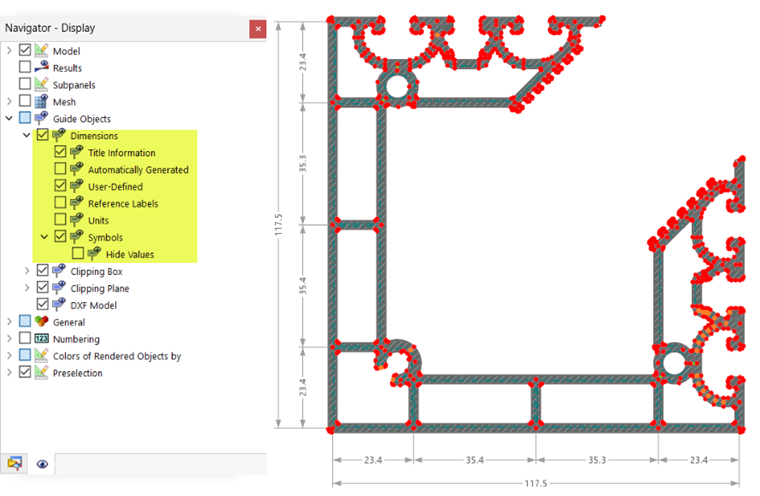

Wyświetlanie wymiarów można włączyć lub ukryć w 'Nawigatorze - Wyświetlanie'. W kategorii Wymiary dostępnych jest więcej opcji wyświetlania. Można tu na przykład aktywować wyświetlanie jednostek lub symboli.

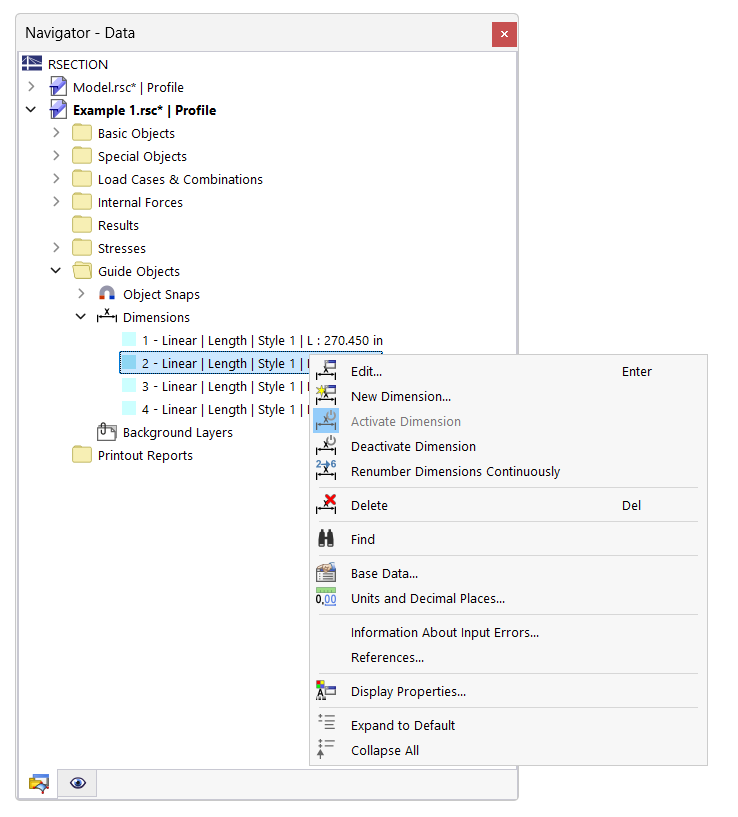

W 'Nawigatorze - Dane' można indywidualnie sterować wyświetlaniem wymiarów.

Alternatywnie można użyć pola wyboru Aktywny w oknie dialogowym (patrz Rysunek Nowy wymiar). Ponadto w menu kontekstowym wymiarów dostępne są funkcje służące do dezaktywacji funkcji.

Informacje

Wymiary zostaną dostosowane automatycznie po zmianie geometrii modelu.
