Размеры

Размеры вносят важный вклад в понимание моделирования. Вы можете ввести различные типы размеров, которые можно применить в качестве пользовательских.

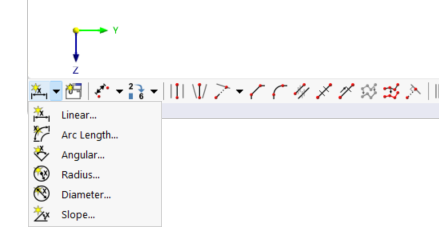

С помощью функций кнопки Bemaßung на панели инструментов CAD вы можете задать размеры непосредственно на модели.

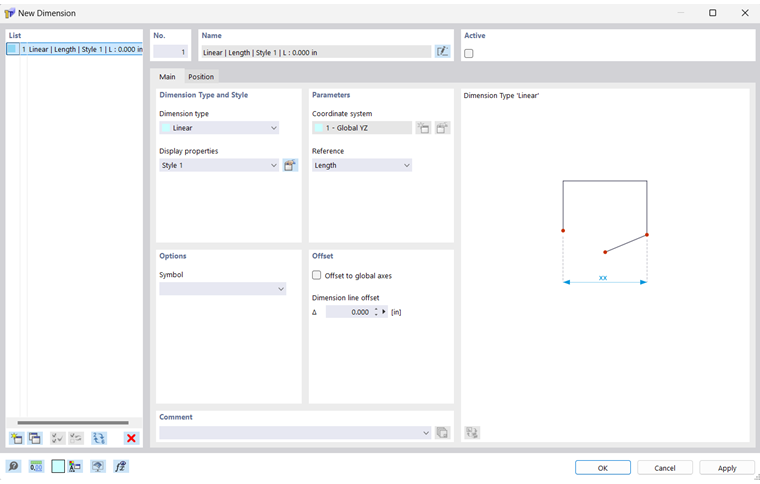

Задайте параметры в диалоговом окне 'Новый размер'. Затем, в рабочем окне, щелкните на объекты, задающие размер.

Основное

В закладке « Основные » определите тип размера и способ его представления.

Тип и стиль размера

Для выбора в списке доступны различные 'типы размеров'. Они соответствуют функциям кнопок (см. рисунок Кнопки для размеров).

Линейное Длины между двумя или более точками
Длина дуги Длина между точками дуги
Угол Угол между тремя точками или двумя линиями
Радиус Радиус окружности или дуги
Диаметр Диаметр окружности или дуги
Уклон Угол наклона между линией и плоскостью

'Свойства изображения' управляют размерными символами и шрифтами, используемыми для изображения размера. Текущий 'стиль' можно изменить с помощью кнопки Изменить Верификация: Появится диалоговое окно 'Параметры изображения' с предварительным просмотром размеров. При необходимости там можно настроить стиль для отдельных типов размеров.

Опции

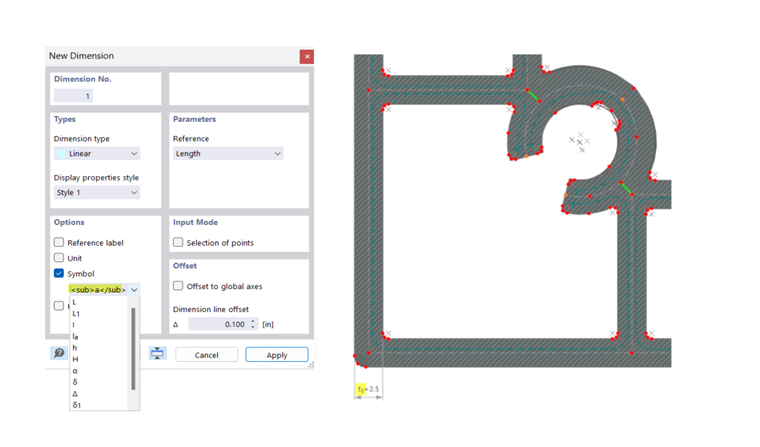

К размеру можно добавить размерный символ. Введите 'Символ' или выберите соответствующую запись из списка.

Совет

Вы также можете использовать команды HTML и специальные символы (сущности): например, с γ, представлен знак γ, нижние индексы вводятся с помощью Теги , верхние индексы достигается с помощью Теги ( например, t1 генерирует t1 ).

параметры

В этом разделе диалога можно задать параметры-ориентиры для размеров длин.

Указав на 'Исходную точку', можно проконтролировать, относится ли определение размеров к реальной длине между задающими точками или к проекции в одном из общих направлений.

смещение

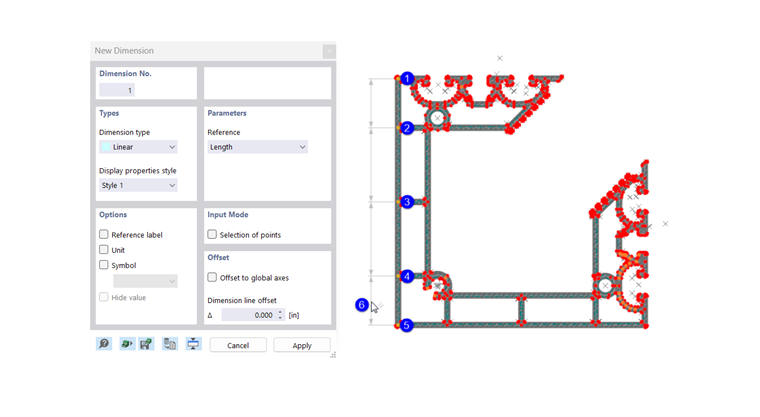

'Смещение размерной линии' Δ описывает расстояние размерной линии от объектов-ориентиров. В диалоговом окне с кнопкой можно задать данное расстояние графически (смотри шаг (6) на рисунке «Установка размеров графически»).

Если вы активируете флажок 'Смещение относительно общих осей', вы можете задать расстояние размерной линии с общей координатной отсылкой.

Позиция

Вкладка Положение управляет определяющими размер объектами и параметрами.

Ссылки на размеры

Возможности ввода данных в этом диалоговом разделе зависят от типа размера. Для размеров длины управление объектами-ориентирами осуществляется в таблице: В столбце 'Type' задайте тип объекта-ориентира. Затем введите 'номер' точки. Когда текстовое поле активировано, вы можете нажать кнопку для выбора объекта-ориентира Выбрать индивидуально аддон, например Таким образом, таблица предоставляет возможность связать размерную линию с другими точками без удаления и повторного определения размеров.

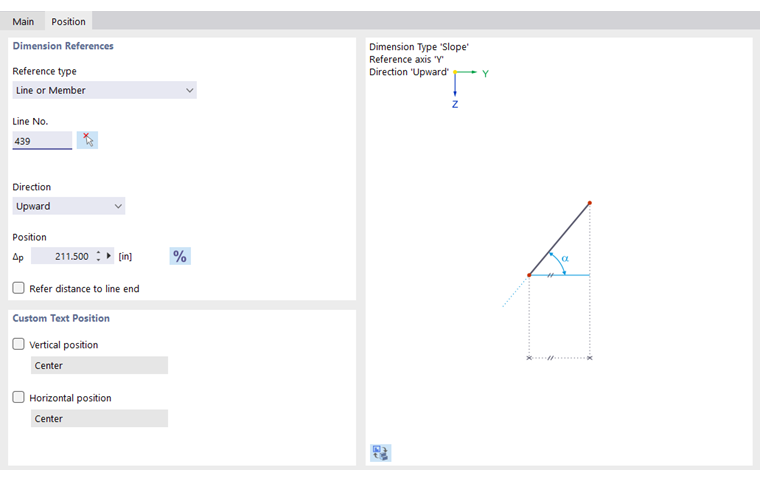

Для углового размера (тип 'Уклон') можно в данной вкладке диалога задать определяющую 'Линию', 'Направление' угла и 'Положение' размера по отношению к началу или концу линии.

Пользовательская позиция текста

По умолчанию размерный текст располагается в центре. Чтобы настроить 'Вертикальное положение' или 'Горизонтальное положение', установите соответствующий флажок. Затем можно выбрать подходящую позицию в списке.

Отображение размеров

Отображение размеров можно отобразить или скрыть в 'Навигаторе - Изобразить', В категории « Размеры » содержится больше параметров для настройки отображения. Например, можно активировать отображение единиц измерения или {%><#symbols Символы]].

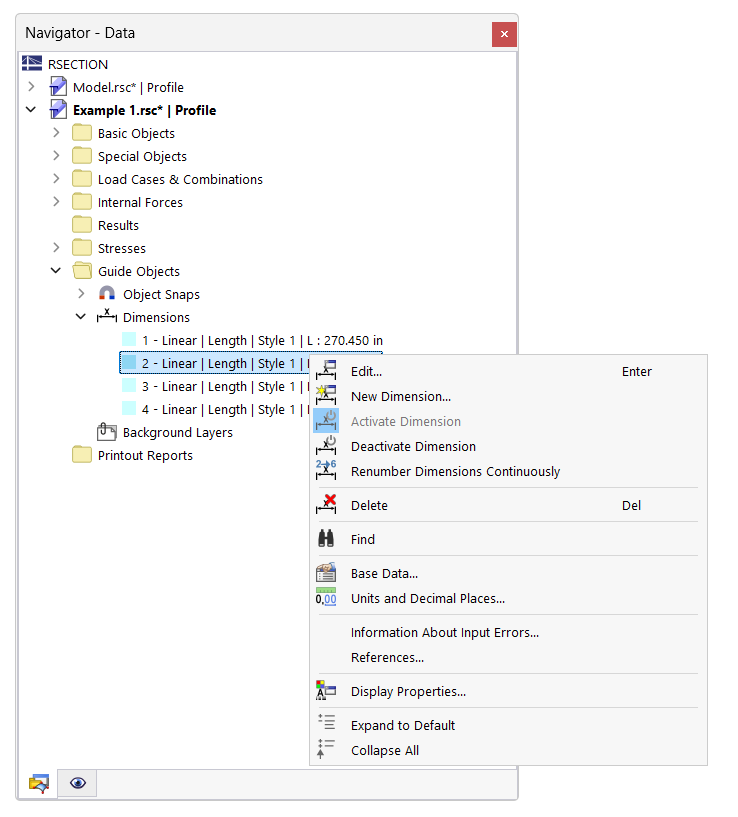

В 'Навигаторе - Данные' можно управлять отображением размеров индивидуально.

В качестве альтернативы, можно использовать флажок Активный в диалоговом окне (см. рисунок Новый размер). Кроме того, в контекстном меню размеров имеются также функции для деактивации соответствующих функций.

Инфо

Размеры адаптируются автоматически при изменении геометрии модели.
