Les cotations contribuent de manière importante à la compréhension de la modélisation. Différents types de cotation sont possibles et peuvent être appliqués de manière personnalisée.

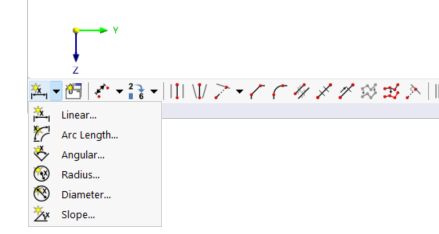

À l’aide des fonctions du bouton
dans la barre d’outils CAO, vous pouvez placer des cotations directement sur le modèle.

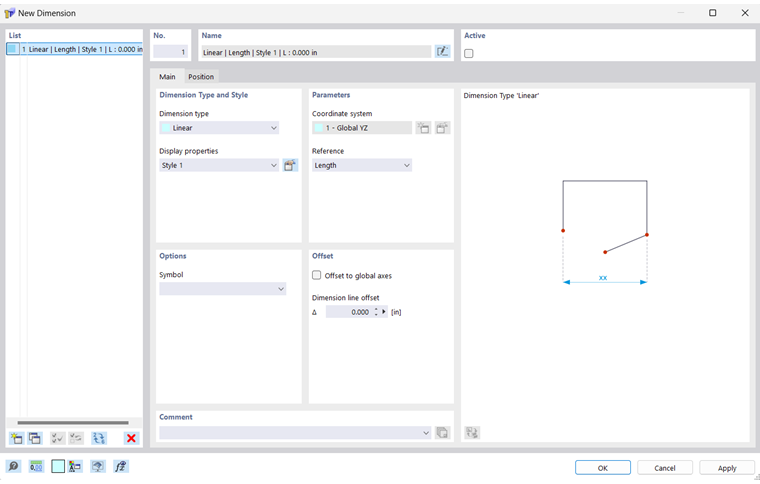

Définissez les paramètres dans la boîte de dialogue « Nouvelle cotation ». Cliquez ensuite sur les objets déterminants la cotation dans la fenêtre de travail.
Général
L’onglet Général permet de définir le type de cotation et son type d’affichage.
Type et style de cotation
La liste propose différents 'types de cotation'. Ils correspondent aux fonctions des boutons (voir image Boutons pour les cotations).
| Linéaire | Longueur(s) entre deux ou plusieurs points |
| Cotation d’arc | Longueur entre les points d’un arc |
| Angle | Angle entre trois points ou entre deux lignes |
| Rayon | Rayon de cercle ou d’arc |
| Diamètre | Diamètre de cercle ou d’arc |
| Inclinaison | Angle d’inclinaison entre une ligne et un plan |
Les « propriétés d’affichage » contrôlent les symboles de cotation et la police avec lesquels la cotation est représentée. Vous pouvez vérifier le « style » actuel à l’aide du bouton
: la boîte de dialogue « Propriétés d’affichage » apparait avec un aperçu de la cotation. Vous pouvez y ajuster, si nécessaire, le style pour chaque type de cotation.
Options

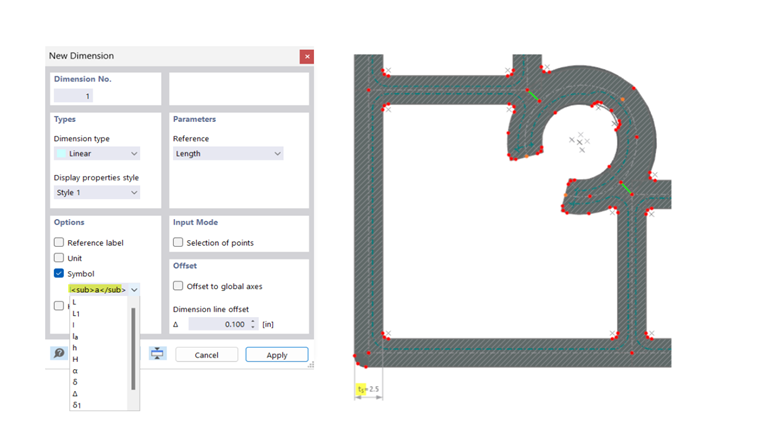

Vous pouvez compléter la cotation par un symbole de cotation. Saisissez le « symbole » ou sélectionnez l’entrée correspondante dans la liste.
Paramètres
Pour les cotations de longueurs, vous pouvez définir dans cette section les paramètres de référence.
La « référence de cotation » permet de définir si la cotation se rapporte à la longueur réelle entre les points de définition ou à la projection dans l’une des directions globales.
Décalage

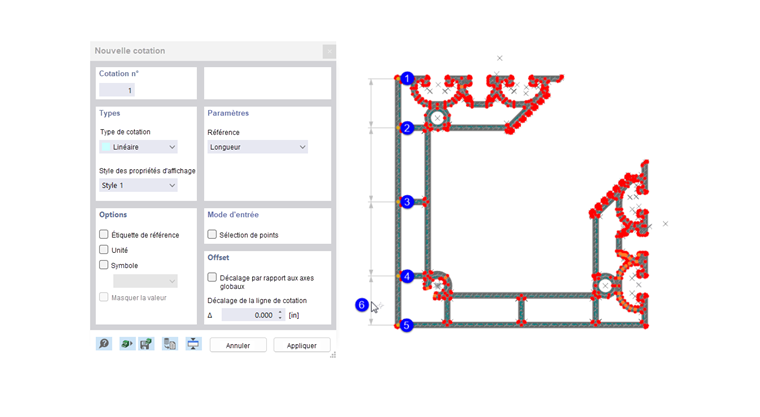

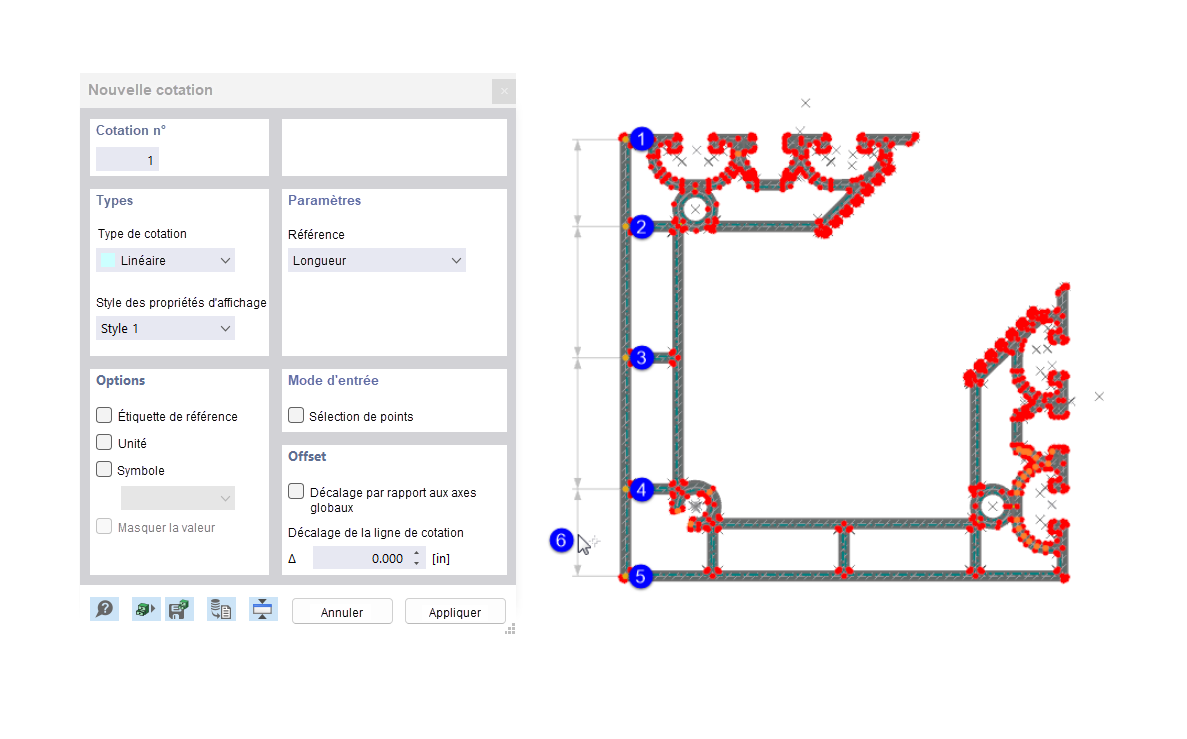

Le « décalage de la ligne de cotation » Δ décrit l’écart de la ligne de cote par rapport aux objets de référence. Dans la boîte de dialogue des boutons, vous pouvez définir cet écart graphiquement (voir l’étape (6) dans l’image Cotation définie graphiquement).
Si vous cochez la case « Décalage par rapport aux axes globaux », vous pouvez définir l’écart de la ligne de cotation avec une référence aux coordonnées globales.
Position
L’onglet Position gère les objets déterminants de la cotation et les paramètres.
Références de cotation

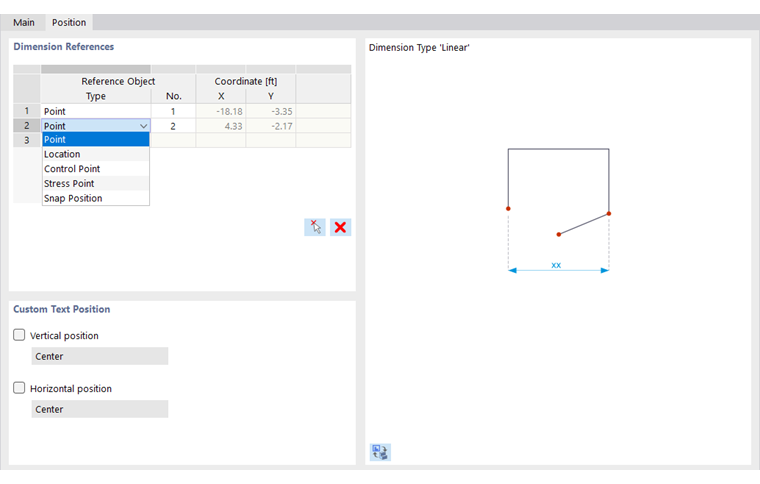

Les options de saisie dans cette section dépendent du type de cotation. Pour les cotations de longueurs, les objets de référence sont gérés dans un tableau : dans la colonne « Type », définissez le type d’objet de référence. Indiquez ensuite le « numéro » du point. Si le champ de saisie est activé, vous pouvez également définir graphiquement l’objet de référence à l’aide du bouton
. Le tableau offre ainsi la possibilité de prendre d’autres points comme référence de la ligne de cotation, sans supprimer la cotation ni la redéfinir.
Pour une cotation angulaire (type « Inclinaison »), vous pouvez définir dans cette section la « ligne » déterminante, la « direction » de l’angle ainsi que la « position » de la cotation par rapport au début ou à la fin de la ligne.
Position du texte définie par l’utilisateur
Par défaut, le texte de cotation est centré. Pour ajuster la « position verticale » ou la « position horizontale », cochez la case correspondante. Vous pouvez ensuite sélectionner la position appropriée dans la liste.
Affichage des cotations

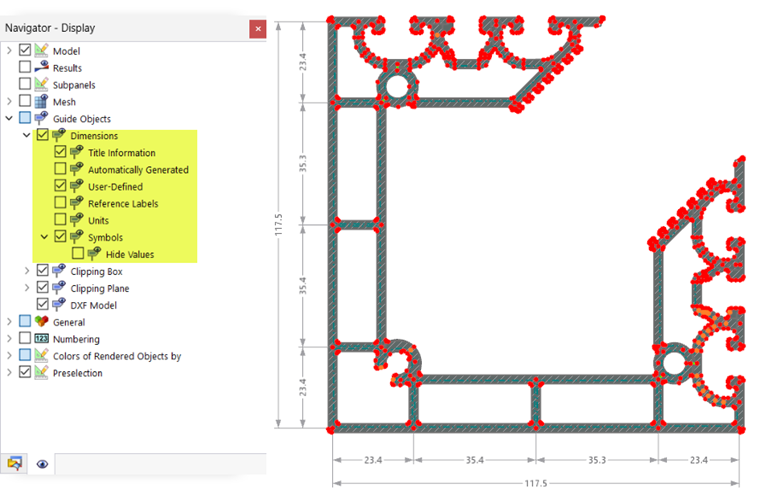

Vous pouvez afficher ou masquer les cotations dans le « Navigateur - Afficher ». Dans la catégorie Cotations, des options sont également disponibles pour influencer la représentation. Vous pouvez par exemple activer l’affichage des unités ou des symboles.

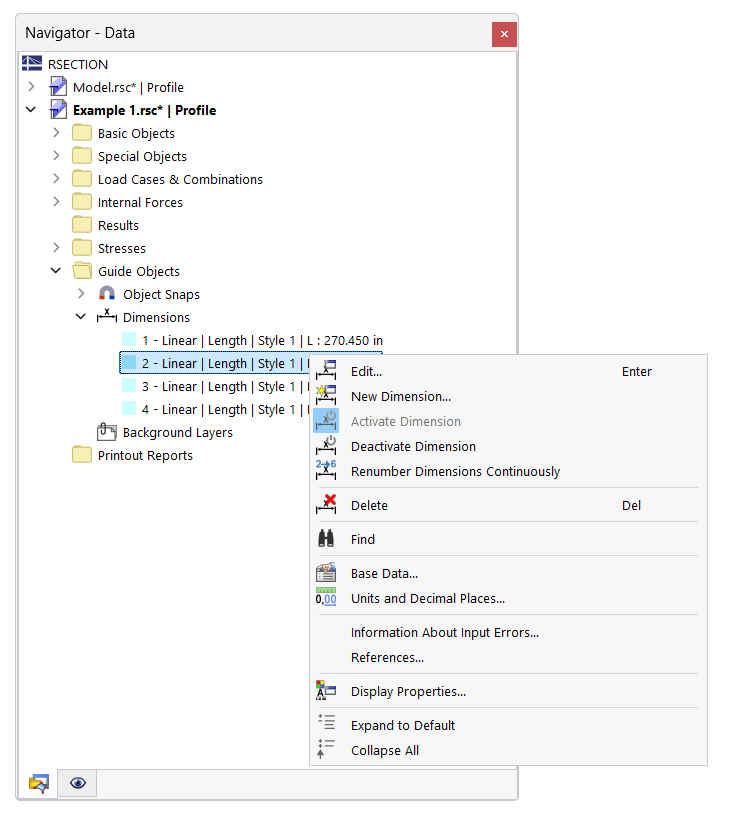

Dans le « Navigateur - Données », vous pouvez gérer individuellement l’affichage des cotations.
Vous pouvez également utiliser la case à cocher Actif dans la boîte de dialogue (voir l’image Nouvelle cotation). De plus, des fonctions de désactivation sont disponibles dans le menu contextuel des cotations.
