瞬态流

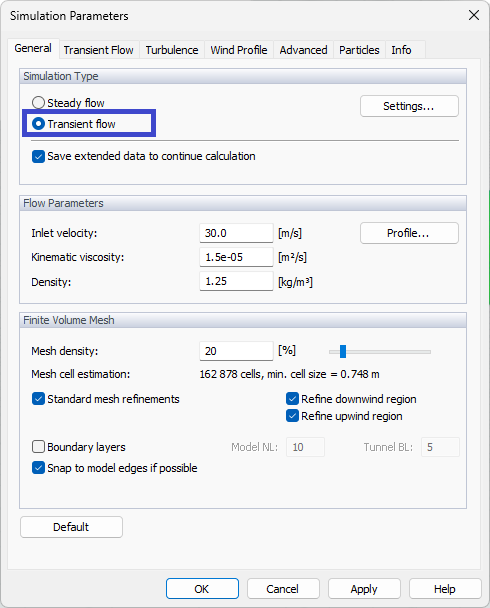

“瞬态流”计算可以在“模拟参数”对话框的“基本”选项卡中设置。 在该对话框中您还可以选择是否在计算过程中显示即时结果。

模拟参数，一般

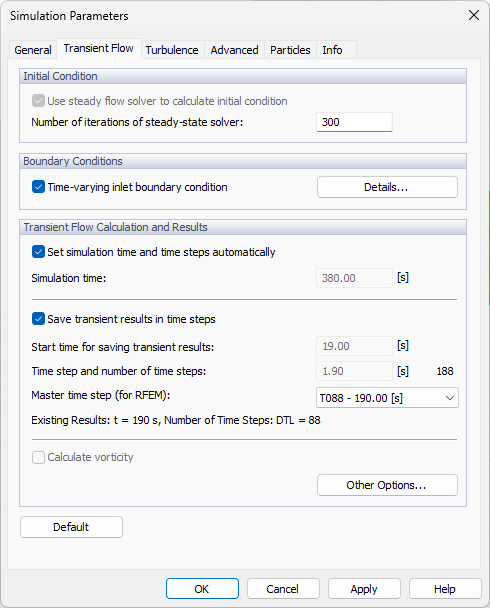

在“瞬态流”选项卡中，用户可以定义瞬态流模拟的参数。

模拟参数，暂态流

初始条件

在这部分中将为瞬态计算设置初始条件。 默认首先计算稳态流。 计算结果将作为初始场用于瞬态计算。 用户也可以定义稳态流计算的迭代次数。

在计算瞬态流时，正确设置初始条件非常重要。 初始条件设置不当可能会导致计算不稳定，或在流场稳定在正确值之前的计算时间过长。 RWIND 3 uses its steady-flow solver with a low number of iterations to calculate the initial condition. 这意味着在计算瞬态流时，首先开始初始条件的稳态流计算，一旦计算完成，就会自动开始瞬态计算。

计算

用户可以在该面板中设置计算时间和保存瞬态结果的时间步长。 建议使用默认设置。较有经验的用户可以随时更改此设置，但是请注意，不正确的设置可能会导致大量的数据（数十或数百 GB）存储在磁盘中，从而显着降低计算速度，可以进行后续工作。

“模拟时间”是我们要计算的风流的真实时间。 默认值（由自动设置给定）相当于 10 倍风在给定的入口风速下通过整个隧道长度的时间。

开始保存结果的时间为将要保存瞬时结果的时间。 这样可以避免在计算的初始阶段存储数据，在该阶段数值解还没有正确的值。

此外，还列出了有关现有结果的信息： 达到的模拟时间，存储在点探测器（PTL）和整个计算区域（DTL）中结果的时间层数量。

保存结果（时间层）

该区域包含的选项用于保存动画和图形的结果，以及将结果时间层传输到 RFEM 6 或 RSTAB 9。 有一个复选框，用于存储整个计算“域”（计算网格的节点中）的瞬态结果以及存储数据的时间步长。 这些结果用于计算后定义的瞬态流场动画以及拖曳力和其他点探测器中的量的时间发展曲线。 数据可以非常大，占用数十或数百 GB 的磁盘空间。 选择时间步时应考虑这一点。 “NTL”数字表示该数据时间层的总数。

点击该选项可以将计算之前定义的瞬态结果“以点探测方式”存储，以及存储数据之前定义的时间步。 该数据比整个区域的瞬态结果小得多，并且允许您获得有关具有更精细时间步的物理量随时间发展的信息。 “NTL”数字表示该数据时间层的总数。

主时间层是指其结果导出到 RFEM 6 或者 RSTAB 9 进行荷载计算的时间层。 默认情况下，“上一个时间层”被设置为主时间层，但是您可以在该选项卡上更改该值，或在计算完成后从“编辑栏”上的弹出菜单中进行更改。

下一个区域包含的选项用于保存动画和图形的结果，以及将结果时间层传输到 RFEM 6 或 RSTAB 9。

第一个选项“保存中间瞬态结果”用于存储整个计算“域”（计算网格的节点中）的瞬态结果以及存储数据的时间步长。 这些结果用于计算后定义的瞬态流场动画以及拖曳力和其他点探测器中的量的时间发展曲线。
时间步长，即存储结果的模拟时间步数。

“主时间步”是指主时间层，其结果会导出到 RFEM 6 或 RSTAB 9 中进行荷载计算时。 如果选择“将所有时间步导出到 RFEM”选项，则“主时间步”将起到在 RFEM 6 中使用和显示结果的标记功能。
默认情况下，“上一个时间层”被设置为主时间层，但是您可以在该选项卡上更改该值，或在计算完成后从“编辑栏”上的弹出菜单中进行更改。

选项编辑对象，主时间层

最后，在压缩瞬态结果的数据时，可以通过一个参数来设置“数据压缩容错性”： As the data of transient results can be huge, RWIND 3 allows for the compression of the data, which yet can entail a certain error into some time layers. 此公差表示在给定点的值可以与通过计算获得的值相差多少。

默认的公差是 0.1%，也就是说 ε = 0.001 · (V_max - V_min )，其中 V_max和 V_min是区域中的最大值和最小值。 如果将公差设置为零，则不进行压缩，所有时间层中的所有值都与计算得出的值相对应。

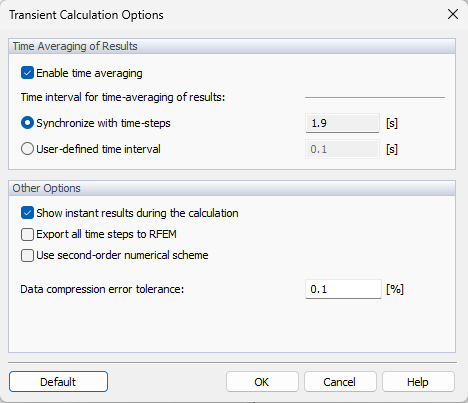

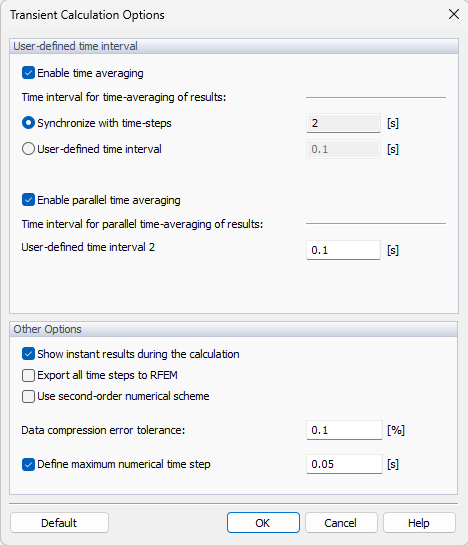

其他选项

“在瞬时流计算过程中显示即时结果”允许/禁用在计算过程中时间层中结果的显示。

选择“将所有时间步长导出到 RFEM”选项，您可以将所有保存时间步长的结果保存/传输到 RFEM。

用户可以勾选“使用二阶数值格式”来控制散度项的数值计算。 默认情况下没有激活，因此首先进行计算。 如果已经选择该复选框，则按照乙阶进行求解。
