流线

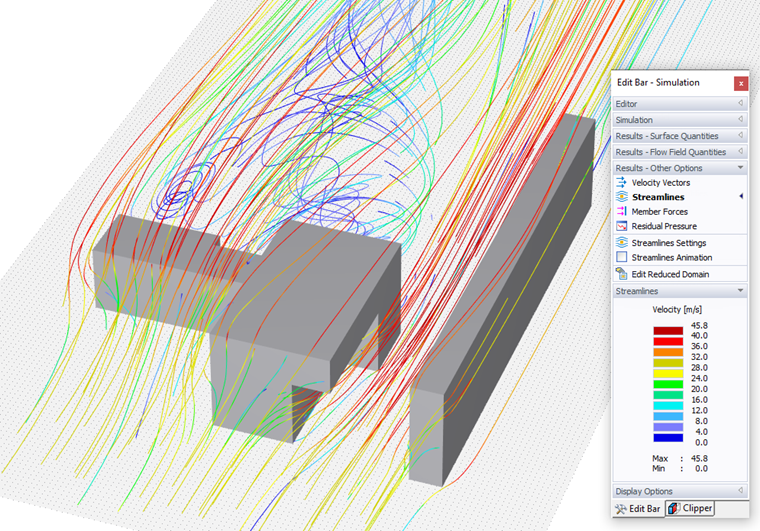

流线图

流线是研究气流特征的优秀工具。它们代表的是与速度矢量相切的曲线的组合（见上文），显示了无质量流体元素在任意时间点将会运动的方向（参见 流线的定义 中的解释）。

颜色可视化了穿过风洞的粒子的速度。相关的速度在面板中进行了说明。

若要可视化气流，请在面板或“结果”菜单中激活“流线动画”。然后，您可以观察流体颗粒围绕模型流动，检查其速度和方向。

简化选项

流线的图形设置在面板的单独部分中进行控制。您可以通过点击面板中的流线设置或“选项菜单”中的“流线”来访问此部分。

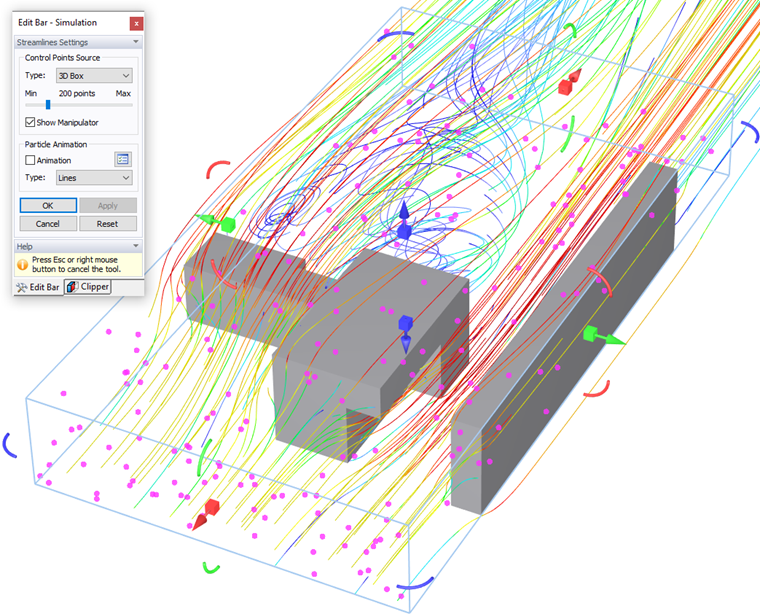

简化设置

控制点来源

流线指的是自动生成的控制点。您可以使用滑块修改点的数量。

流线设置，点源类型

默认情况下，控制点位于一个3D盒子中。可以从列表中选择不同类型的源（见左图），但这些选项仅与特定评估相关。

启用“显示操纵器”选项后，您可以在工作窗口中图形化地更改3D盒子的大小和位置。箭头的功能与修改风洞的操作相对应（见章节风洞）。点击 以传输新的设置。

粒子动画

使用“动画”选项在工作窗口中打开或关闭流线动画视图的显示。

流线设置，粒子类型

默认情况下，粒子的流动显示为线条。当您从列表中选择“粒子”选项时，可以检查模型周围粒子的方向和速度。

简化设置

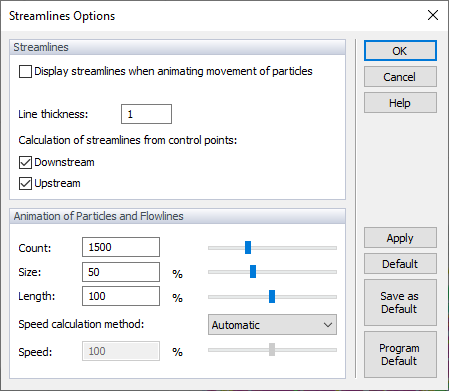

若要修改动画流线的设置，请点击 按钮。或者，打开“选项”菜单，指向“流线”，并选择“流线选项”。以下对话框将打开。

简化选项

流线

“在动画显示颗粒运动时显示流线”选项控制是否显示已选择“颗粒”类型动画时的线条（见上文）。此外，可以增加流线显示的线条厚度。默认情况下，“流线”的“计算”是在“下游”和“上游”同时进行的。前者使您能够可视化例如拖拽效应；后者则详细显示升力。

粒子和流线动画

在对话框的这一部分中，您可以控制用于动画显示的粒子和流线的“数量”（计数）、“大小”（厚度）、“长度”或“速度”。使用滑块增加或减少各个参数。

点击 以在不关闭对话框的情况下查看动画视图中修改过的设置。
