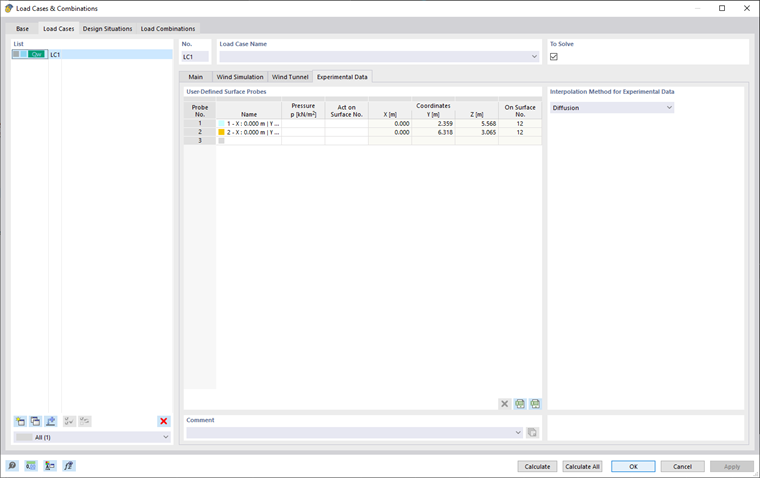

试验数据

试验数据

该选项卡包含了使用实验数据所需的必要设置，表格中列出了已定义的面结果点以及实验压力值和使用的插值方法。

用户自定义面探测

在表格中包含了各点的压力实验值，该值或者已经输入到“附加面结果点”对象中，或者通过点击“新建附加面结果点...”输入。

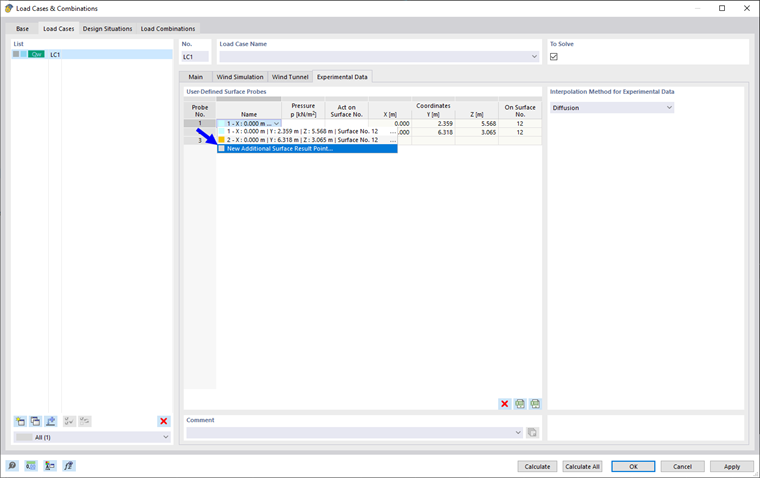

实验数据，用户自定义面的点

可以在下面的对话框中输入其他面结果点：

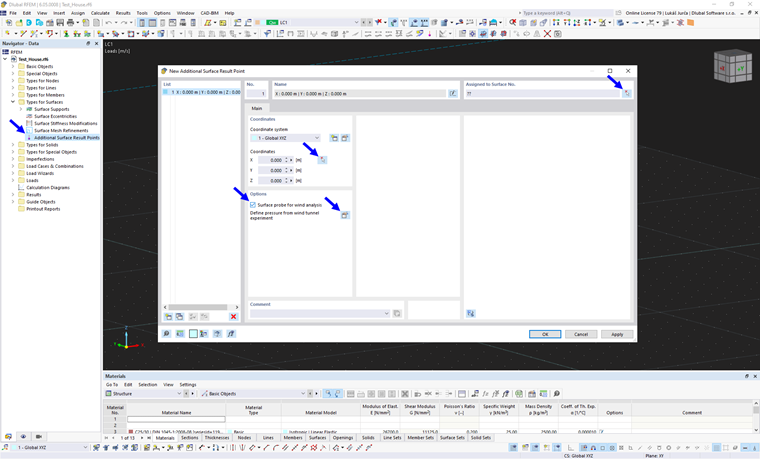

RWIND 的附加面结果点

这里需要定义面和位于面上的点 然后勾选“用于风洞分析的面探测”，勾选了该复选框的点会显示在 表 。要切换到 LC 你可以使用按钮 .

在“压力”列中，我们可以输入该点的实验压力值。 接下来几列是点的坐标以及点所在的区域。

试验数据的内插法

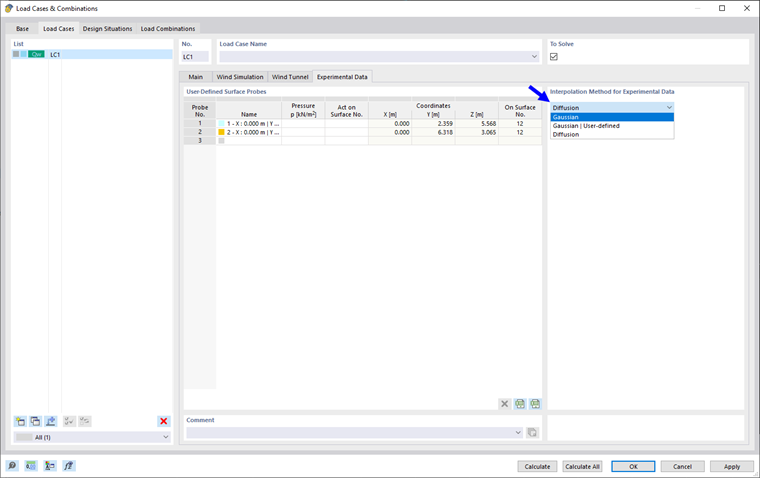

实验数据，插值方法

在这部分中，您可以选择试验数据的插值方法。 插值有高斯和扩散两种，高斯插值可以自定义参数：

插值方法，用户自定义

关于插值方法和参数的详细信息可以在第 探针 章中找到 Verification Data .
