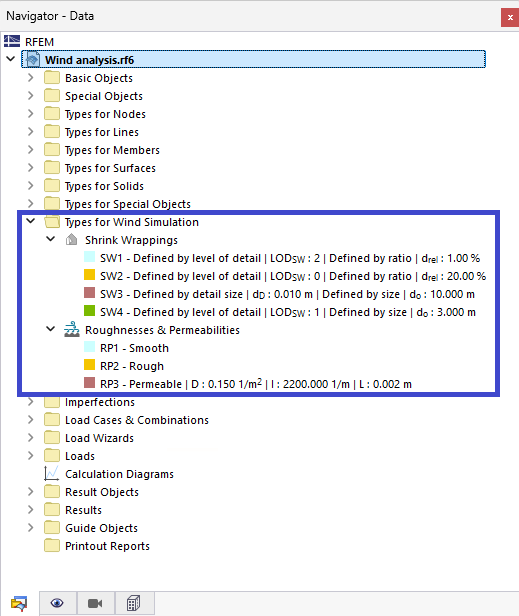

Die Eigenschaften des Modells für die Windsimulation werden über zwei „Typen für Windsimulation“ gesteuert: „Schrumpfumhüllung“ und „Rauheiten und Permeabilitäten“.
Schrumpfumhüllung
Die Schrumpfumhüllungsmethode ist ein spezieller Algorithmus, der die korrekte Topologie für topologisch fehlerhafte Modelle erzeugt, indem das Modell mithilfe eines Doppelnetzes aus Dreiecken „umhüllt“ wird (d. h. topologisch korrekt; weitere Einzelheiten siehe Kapitel Computational Mesh and Model Simplification). Dabei werden nicht-mannigfaltige Kanten oder sich schneidende Dreiecke umhüllt sowie zu kleine Details überdeckt und Öffnungen verschlossen.
Der Detaillierungsgrad der Schrumpfumhüllung definiert die Genauigkeit auf einer Skala von 0 (grob) bis 5 (fein). Alternativ kann die Vereinfachung durch Schrumpfumhüllung absolut über die Detailgröße definiert werden. Beachten Sie jedoch, dass selbst die Detailgröße in Abhängigkeit von der Modellgröße in Intervallen berücksichtigt wird.
Die Schrumpfumhüllung ermöglicht es außerdem, Öffnungen oder Löcher definierter Abmessungen zu „umhüllen“ (d. h. zu schließen). Die Abmessungen können entweder relativ über einen Prozentsatz der charakteristischen Modellabmessung oder absolut über die Größe definiert werden.
Die Option „Normalen für Oberflächenergebnisse ausrichten“ hilft dem Benutzer, die Elementorientierung auf Oberflächen zu vereinheitlichen, um die Ergebnisse korrekt darzustellen. Modelle aus RFEM sind in der Regel vereinheitlicht, daher empfehlen wir, diese Option deaktiviert zu lassen (weitere Informationen siehe Kapitel Modell bearbeiten - Allgemein ).

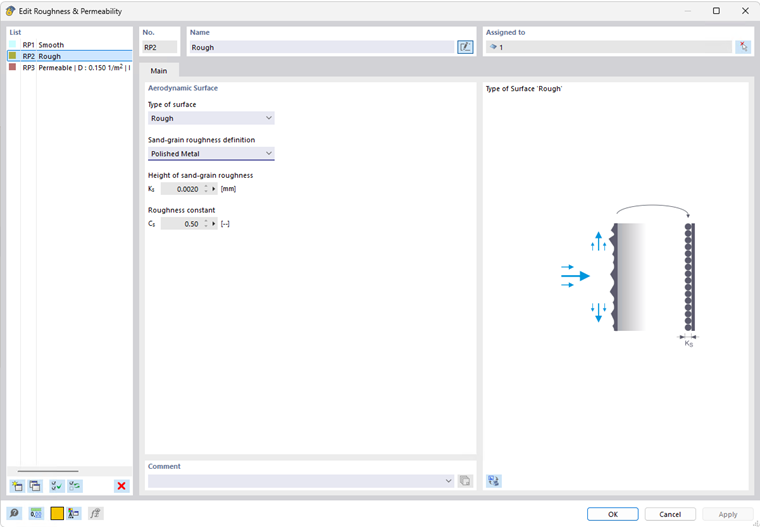

Rauheiten und Permeabilitäten
Dieser Typ für die Windsimulation steuert die Eigenschaften der Modelloberfläche in der CFD-Windberechnung. Sie kann glatt, rau oder permeabel sein. Standardmäßig sind alle Oberflächen glatt.
Für raue Oberflächen wird das äquivalente Sandkorn-Rauheitsmodell verwendet. Die Parameter können manuell über eine Sandkornhöhe K_s und eine Rauheitskonstante C_s definiert werden, oder es können vordefinierte Werte für einige Materialien ausgewählt werden. Weitere Informationen finden Sie unter CFD Direct explanation oder implementation in OpenFOAM.
Ein permeabler Oberflächentyp kann nur RFEM-Flächen ohne berücksichtigte Dicke zugewiesen werden. Für andere RFEM-Objekte ist die physikalische Interpretation des verwendeten Permeabilitätsmodells nicht gültig. Die Permeabilität wird durch den Darcy-Koeffizienten D, den Trägheitskoeffizienten I und die Länge des porösen Mediums in Strömungsrichtung l definiert. Weitere Details siehe Kapitel Permeability und KB 1792 How to Use Permeable Surfaces Feature in RWIND Pro.
