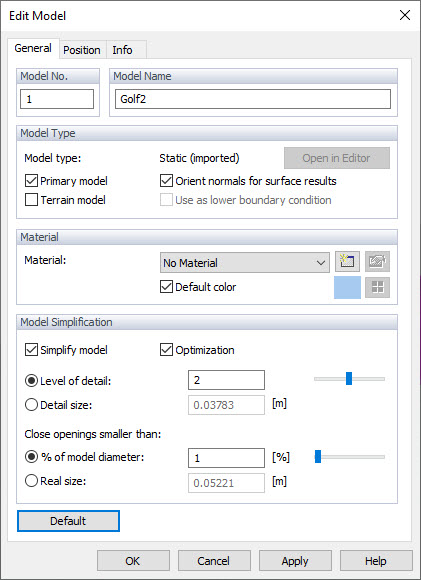

模型名称
对于导入的模型，文本框中显示描述“RFEM/RSTAB 模型”。您可以输入任意描述来表征该模型。
模型类型
一般而言，您从 RFEM 6 或 RSTAB 9 导入的结构模型代表“主模型”。它包含 RFEM/RSTAB 应用程序中需要施加风荷载的所有对象，例如面、杆件、实体和开口。每个项目必须且只能有一个主模型。
除了主模型之外，RWIND 3 项目还可以包含其他会影响主模型周围流场的模型。在实践中，这些“次模型”例如代表周围建筑物或地形。此类模型可以从外部文件（*.stl）导入，或通过 CAD/BIM 模型在 RFEM 6 或 RSTAB 9 模型中定义（见第 Mesh Settings - Wind Simulation 章）。如果您已导入次模型，可以使用拖放操作对其进行定位，或使用对话框或图形操纵器对其进行旋转（见第 Edit Objects 章）。

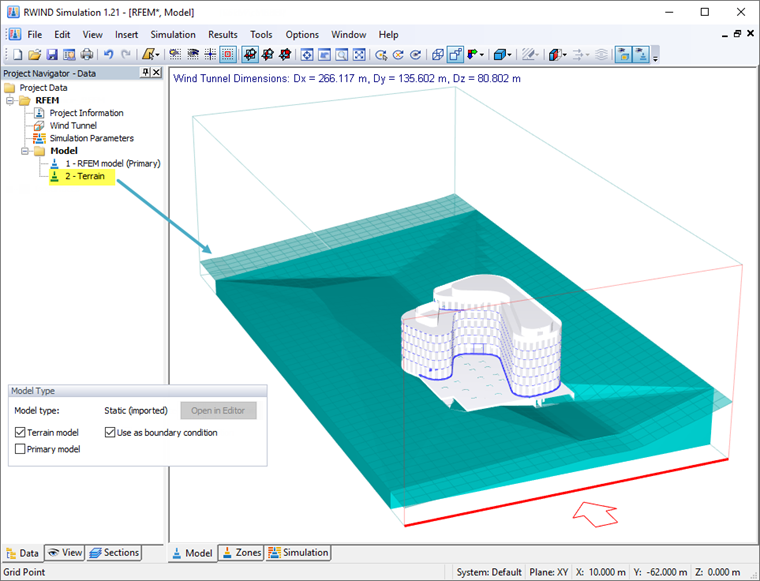

“地形模型”是一种特殊的次模型，与其他模型有两点不同：
- 它可用作边界条件；即计算域的底部边界。
- 不会为该模型计算阻力。
如果项目包含多个模型，工作窗口图例中显示的“阻力合力”（见第 Sums of Drag Forces 章）表示施加于除地形之外所有模型的力之和。各个单独模型的阻力可在该模型所属“编辑模型”对话框的“信息”选项卡中找到（见第 Info 章）。
用于显示结果时停用自动网格方向的选项，可用于正确显示原始模型上的结果。默认情况下，会执行三角形的自动定向，以统一三角形的随机朝向并避免显示问题和结果误解。然而，在某些情况下，原始模型三角形的朝向可能是正确的，并且优于自动定向；对于这些情况，可以禁用自动定向。
材料和表面粗糙度
本节介绍将材料分配给整个模型或其特定部分。材料具有影响周围流场的表面粗糙度。这些属性在第 Materials 章中进行了说明。
模型简化

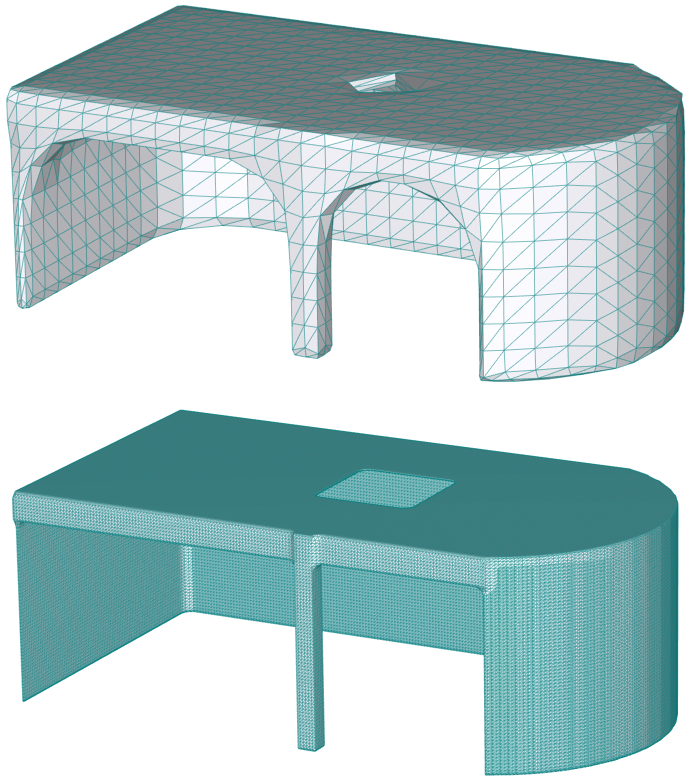

“简化模型”选项为默认设置。该选项可自动修正不正确的拓扑，例如边界或拐角处（见第 Computational Mesh and Model Simplification 章）。您可以通过特定级别控制此简化的“细节级别”。使用滑块可将其从 0（使用粗糙网格对细节进行非常粗略的建模）调整到 5（使用非常精细的网格表示许多细节）。
默认值 2 在模型简化和计算速度之间提供了良好的折衷。单击
可基于新的细节级别查看并检查简化后的模型。
作为参考，网格划分的“尺寸”显示在下方文本框中。
网格会围绕受风流作用的模型自动加密，从而提高计算效率。
较高的细节级别可能会生成非常细密或较大的网格。因此，我们建议对网格进行“优化”，以在保持其形状的同时进行处理。

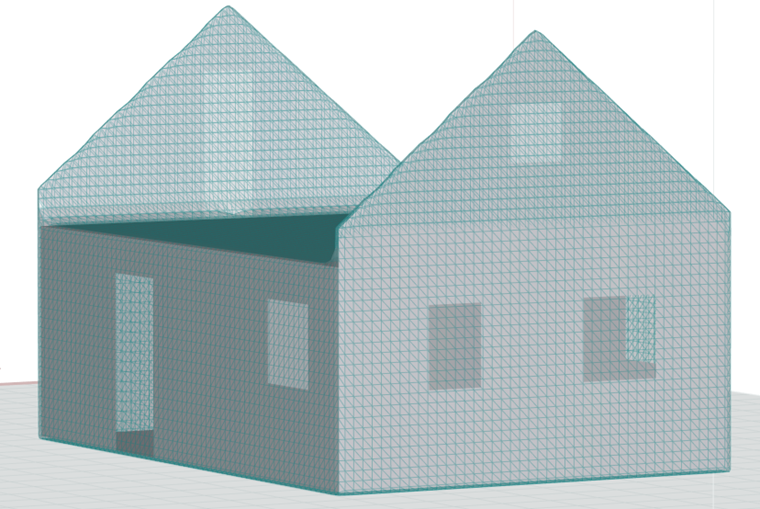

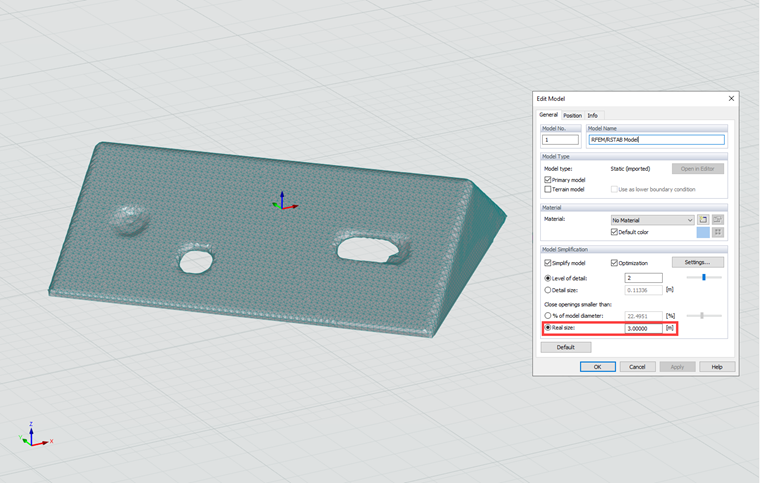

“关闭小于以下尺寸的开口”选项允许您控制模型中的开口如何处理。默认值为 0%。这意味着分析中会考虑所有开口或缝隙。关闭开口的程度可以按模型特征尺寸的百分比进行修改，也可以定义为绝对值。这样便可忽略较小的开口并简化模型。此外，真实模型中已封闭的窗或门开口可通过此功能轻松填充。
如果一个杆模型表示某个框架的结构模型，而其面（围护板或屋面）并未明确包含在模型中，那么这些面也不会包含在 RWIND 导入的模型中。因此，风荷载将仅施加于杆件，而不会施加于其中间的面。在这种情况下，“关闭开口”功能不适用于替代这些面：虽然会在面的有限元节点上生成荷载，但无法将其导出到 RFEM 中的杆模型。这样在框架中就会缺失这些荷载。
由于自动检测开口是一项要求较高的拓扑任务，因此可能需要手动调整开口。
封闭孔洞的问题可通过两种方式解决：
- 在创建模型时封闭不合适的开口，例如在 RFEM 6 中使用特殊面。

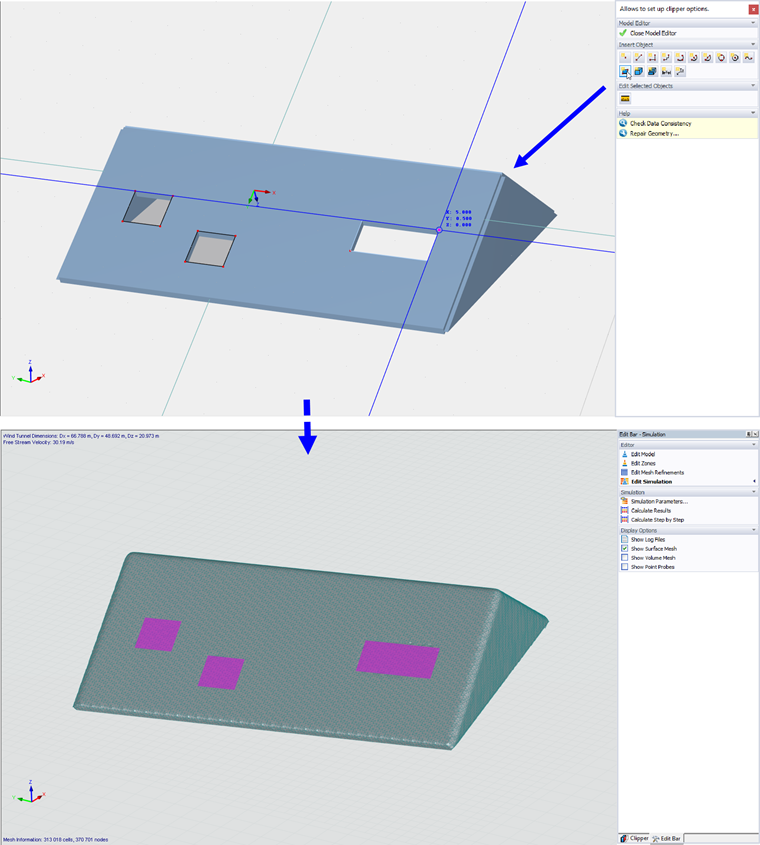

- 在 RWIND 3 Pro 中通过在模型编辑器中创建另一个次模型来手动封闭孔洞；见下方 image。有关可编辑模型的更多信息，请参见第 Editable Model 章。该模型应包含用于封闭不需要的孔洞的面。将此模型插入项目后，您最终可以将其与原始（主）模型合并；见第 Merge Models 章。
