标量场

"视图"导航器中可用的"标量场"选项允许您以不同方式显示与模型每个点相关的结果值。

信息

或者，从工具栏中的列表按钮选择显示选项。

标量场显示

请注意，显示类型必须与结果类型匹配：例如，不能将表示三维有限体积网格结果的等值面应用于二维表面压力结果。

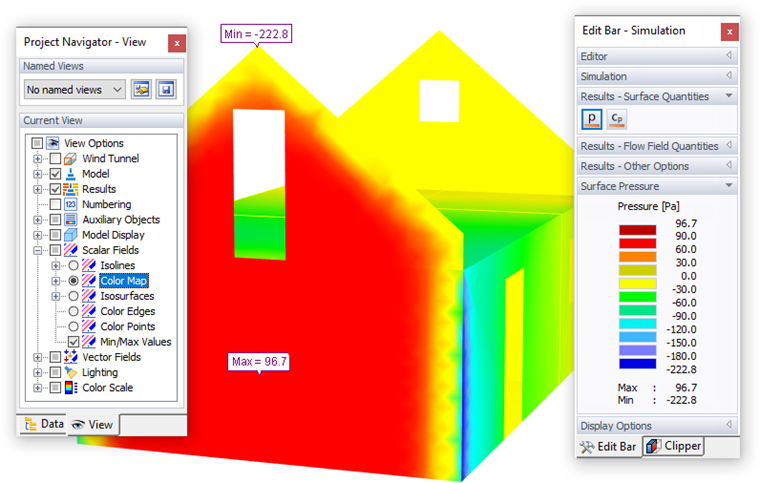

面压力的彩色图显示

"色彩图"显示选项是默认设置。它适合所有类型的结果和模型显示，因为它是自动适应的。在面板中，十一种主要颜色与对应的数值被表示。您可以根据需要调整颜色和数值（参见章节色彩图）。

等高线表示结果相等的点的线。默认情况下，十一种颜色被分配给具有等间隔值的线。等高线对于打印图形到单色打印机非常有用。

等值面是具有与三维有限体积网格输出相同数值的表面。可以使用此选项显示压力场和速度场结果。可以选择多个默认值或单个任意值。

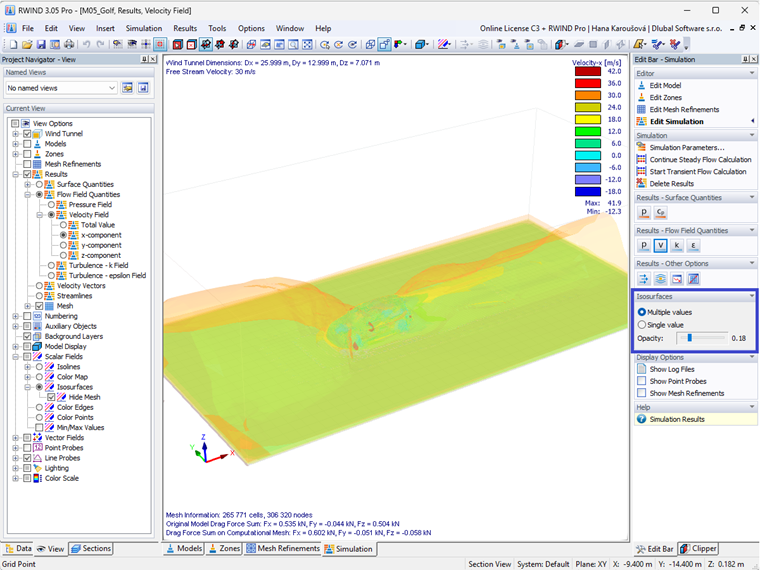

结果标量场的等值面

"彩色边缘"和"彩色点"选项展示三维有限体积网格的结果。因此，它们通过彩色网格线或彩色网格节点分别用于显示压力场和速度场结果。

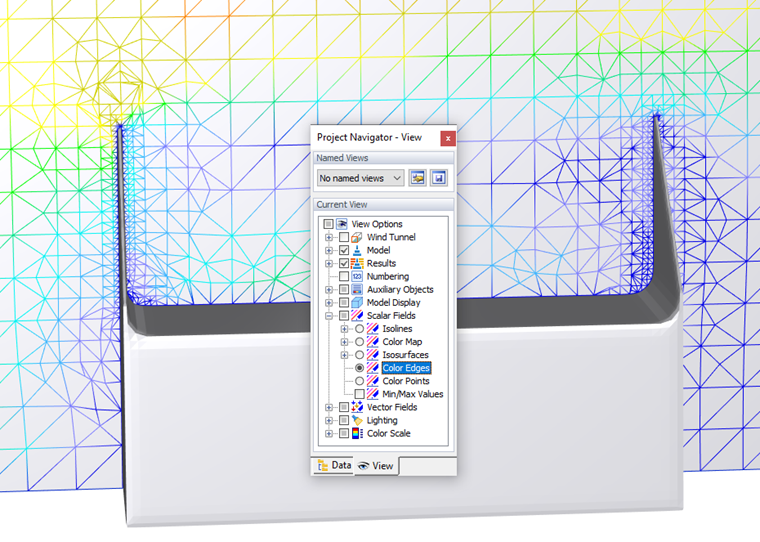

速度场彩色边缘显示

激活"最小/最大值"选项时，所选结果类型的极值将显示出来。您可以通过在表面或切片平面上移动指针来显示普通值。

信息

根据所选的结果类型，"实心/透明模型"视图或"线框模型"视图在评估结果时是有优势的。您还可以从工具栏中的列表按钮选择模型显示选项。

显示模型

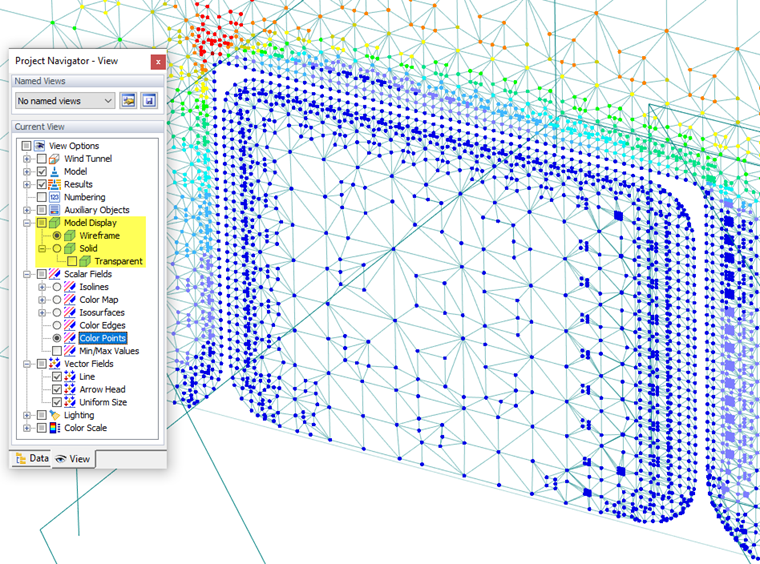

线框模型压力场的色点显示
