试样

RWIND提供了一种选项，可以在模型上的特定点或周围的风洞中定义结果的位置。这些控制点被称为“探针”。它们可用于评估和管理表面和流场量的结果值。为RWIND 3模型定义的这些数值结果也用于在RFEM 6或RSTAB 9的打印报告中记录结果（参见第 Printout Report 章）。您可以为点和线定义探针（参见第 Graph Along Line 章）。所有探针集都在导航器树中显示。

项目导航器，点探针

要插入点探针，可以使用“插入”菜单或面板中可用的“插入点探针”按钮 ，该按钮在 Current Point Probe 部分中提供。

电流点探头

激活该功能后，可以通过单击鼠标选择相关的点。点的坐标在面板中显示，该面板为此目的具有特定布局。如果需要，您也可以在那里修改对象捕捉。当您选择了所有点后，点击 。

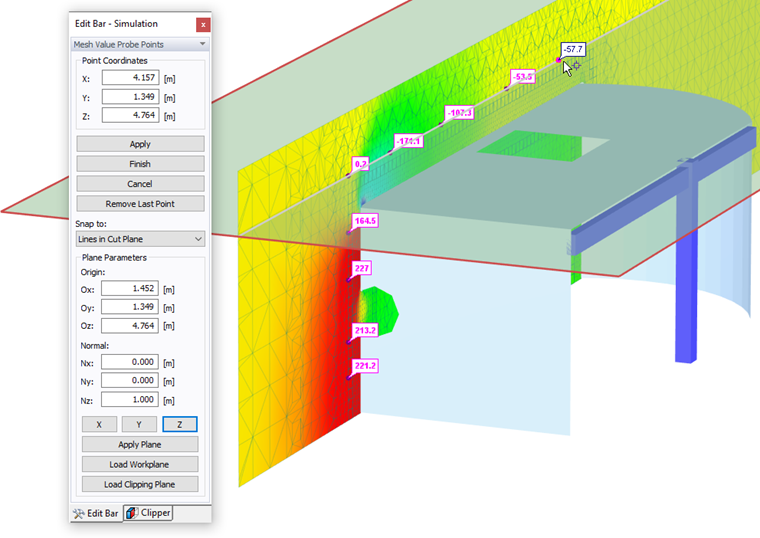

图形化定义网格值探测点

当前的探针点示例标记为0 - 临时。要将其永久保存，请在点探针列表下方使用“保存探针副本”按钮 。将出现一个新对话框，在其中您可以定义探针的“名称”并检查每个点的坐标。

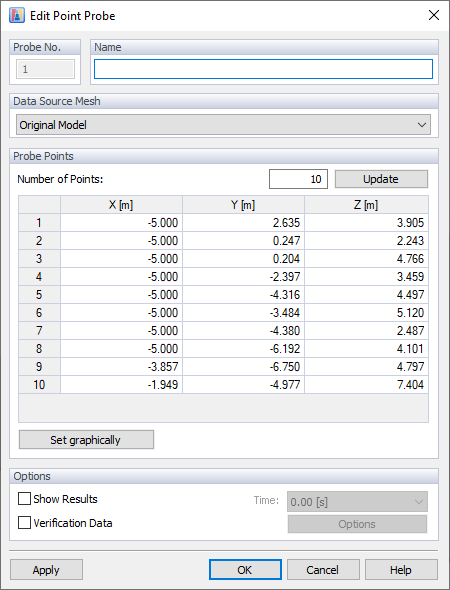

编辑点探测

提示

“数据源网格”部分的选项控制探针所针对的网格类型（参见第 Computational Mesh and Model Simplification 章）。

数据源网格

探针特定于数据源网格的三个类别：

• 原始模型 – 在表面网格上显示表面量（即，“有限体积网格”选项的结果被禁用）
• 简化模型 – 在有限体积网格上显示表面量
• 流场 – 在有限体积网格上显示流场量

例如，流场结果（压力场、湍流等）需要不同于表面结果（表面压力、C_p系数）的探针位置。

有限元网格上压力场结果的探查

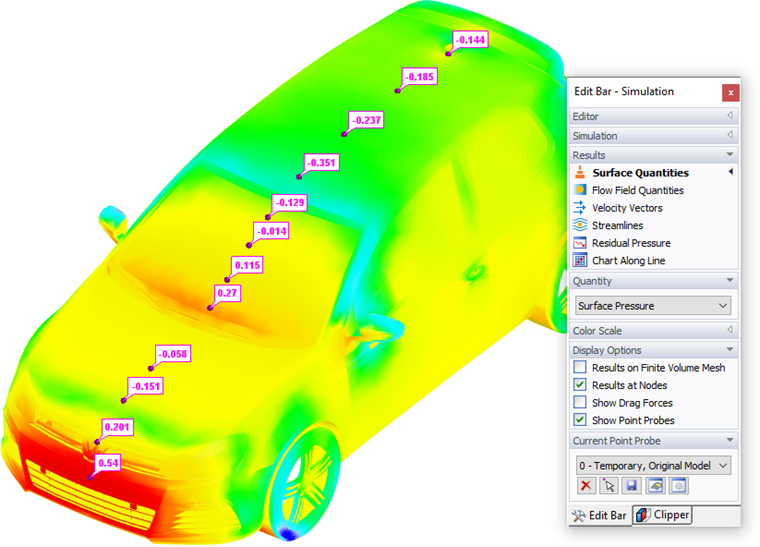

定义在面网格上的面压力结果的探查

探针也可以从导航器中创建/编辑。右键单击“点探针”并选择“新建/编辑探针...”。可以使用点云对象定义点探针的多个点。创建一个点云并将其导入新的探针点。

点探测器通过导入点云创建

验证数据选项

如果您检查“验证数据”，则可以在table中手动输入验证值（验证压力）。

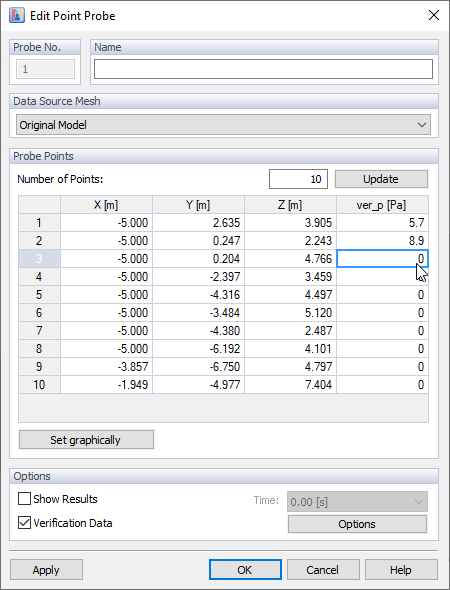

编辑点探测、验证数据

验证数据设置可以在“选项”中找到；在这里您可以选择插值方法并设置数据范围限制。

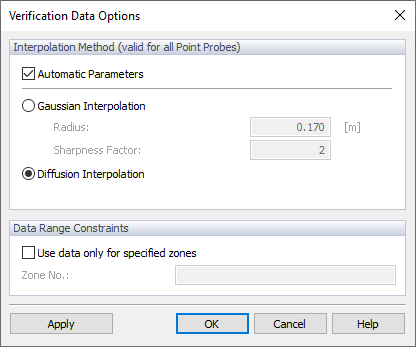

验证数据选项

有两种可能的插值方法。第一种，高斯插值方法，是一种插值核，它简单地返回在半径R定义的球体中找到的所有点的权重。权重计算为：

完整的文档可在这里获得。

第二种插值方法是扩散。这是一种基于加权扩散的迭代过程；对于体积网格的所有顶点v_i，我们关联了一组权重{⋯, β_ij,⋯}，对应于每个直接邻居：

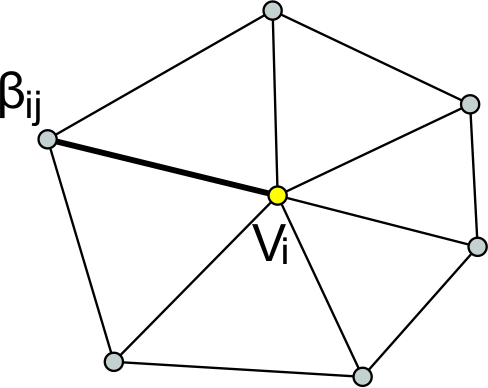

加权扩散

通过计算邻近值的加权平均值：

加权扩散方法的迭代过程可以与热传递相比较。将单个点想象为热源；热量通过扩散从源头传播通过网格，并且根据其温度的大小（点上的值），单个点（热源）影响彼此的温度场。

此外，在“数据范围约束”部分中，有一个验证数据外推范围。数据仅在预定义区域中显示。

验证数据定义在探针点上，但对于验证数据等值带（标量场）的图形显示，必须计算整个网格上的值连续分布。这只能在计算网格上完成，因为原始模型的网格不必正确/连续。在此网格上计算验证数据分布后，所有验证数据值都被转移到原始模型上（类似于外推压力）。因此，无论验证数据在哪里定义，它们始终被转移到两个表面网格（原始+计算）上，无论点探针是定义在原始模型还是简化模型上。

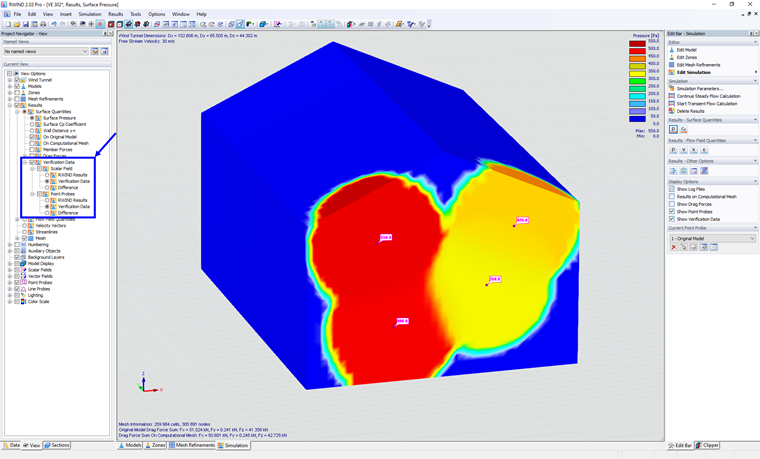

验算数据，视图选项

验证数据可以在“项目导航器 - 视图”中显示；在这里您可以在标量场（模型网格上）和点探针（值）中显示验证数据。在这里您可以在RWIND结果、验证数据或差异（验证数据和RWIND结果之间的差异）之间切换。有关结果的更多详细信息，请参见第 Verification Data 章。

Current Point Probe 面板部分中的按钮具有以下功能：

	“清除探针点”按钮删除列表中当前探针集的所有点探针。
	“插入探针点”按钮添加新点。
	“保存探针副本”按钮保存当前的点集。
	“编辑探针”按钮检查并修改当前探针。
	“选项和命令”按钮控制图形中是否显示所有探针或仅显示当前的探针。
