列表

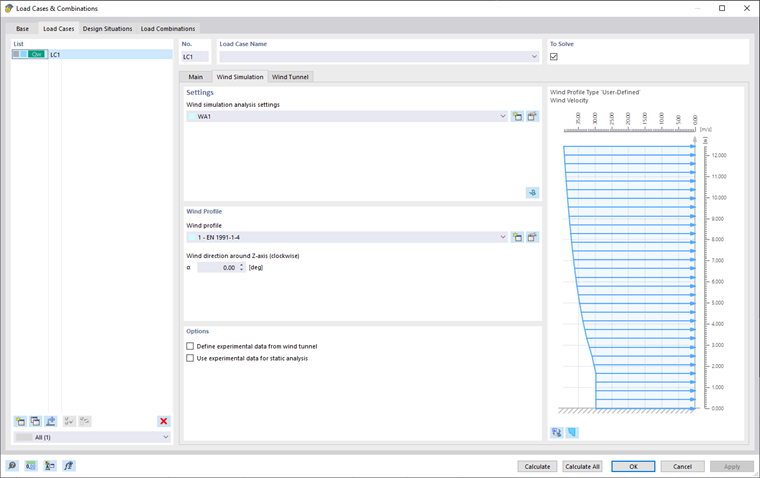

在“荷载工况”选项卡的左侧列出了模型中的所有荷载工况。 你可以创建、复制、删除荷载工况。 下表介绍了列表末尾的其他按钮功能。
|
新建荷载工况 |
|
复制选定的荷载工况 |
|
将荷载添加到新的或现有的荷载工况中 |
|
选择所有荷载工况 |
|
反转选择列表中的荷载工况 |
设置
用户可以在该区域中为所选荷载工况分配“风洞模拟分析设置”。
可以从列表中选择 "WA" 或使用风洞模拟分析设置类型
是编辑按钮。 要编辑选定的风洞模拟分析设置，请点击
是编辑按钮。 有关“风洞模拟分析设置”对话框的介绍，请参见第 章风洞模拟分析设置。
RWIND 3 中的计算
也可以启动 RWIND 3，
右上角的按钮。 This function exports the model data relating to one of the load cases to the RWIND 3 program.
在那里您可以查看风洞、网格、模型简化等的设置。 如有必要，可以调整参数。 这里是一个常见过程的示例：
- Start RWIND 3 calculation.
- 检查计算结果。
- 退出 RWIND 3 并返回 RFEM 6/RSTAB 9。
- 计算剩余的荷载工况。
- 在工作窗口和表格中检查导入的荷载。
- 如果需要，在荷载和结果组合中将风荷载工况与其他荷载工况组合。
- 开始计算变形和内力。
更多信息，请参阅 知识库 文章。
重要
的
按钮用于重新计算，但也用于在计算了一个荷载工况后检查模拟结果。
或所有 LC
.
风剖面
在该区域中，可以将“风剖面”分配给所选荷载工况。 您可以通过单击
是编辑按钮。 要编辑选定的风剖面，请使用
是编辑按钮。 有关“风剖面”对话框的介绍，请参见章节 风剖面。

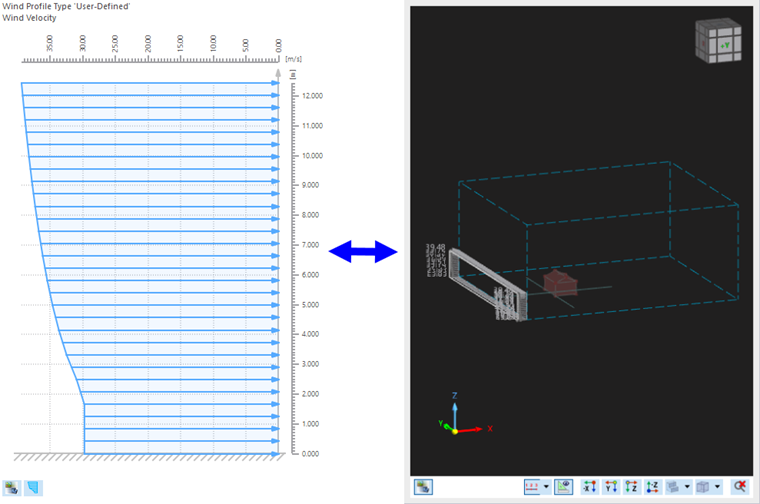

风剖面显示在窗口的右侧。 用户可以通过
是编辑按钮。 的
按钮可让您在风廓线和风洞显示之间切换。
【风向】影响着模型在风中的暴露程度。 风向与模型全局 X 轴正方向的夹角 α。 旋转以绕 Z 轴正方向顺时针方向定义。
“地形偏移”选项控制建筑物的哪一部分暴露在风中。 默认值为零，这意味着风围绕模型的最低点流动。 如果模型中包含地下室楼层或地基，则地形平面也要相应地进行调整。 该值是参照全局 Z 轴的方向： 如果该选项为正，模型将向下移动。 这意味着无法定义倾斜的地形。
空中建模 更多关于地形定义和创建偏移的信息，请参见章节 Mesh Settings .
下图显示了地形的最终偏移（水平面）。
选项
“定义风洞中的实验数据”选项允许您在定义的“附加面结果点”处设置实验风压，勾选该复选框将打开一个新的选项卡"实验数据"，用于输入数据和必要的参数，见 了解更多信息。
第二个选项“使用实验数据进行静力分析”允许使用RFEM中的静力分析对指定的实验数据进行后处理。
