@image029537@

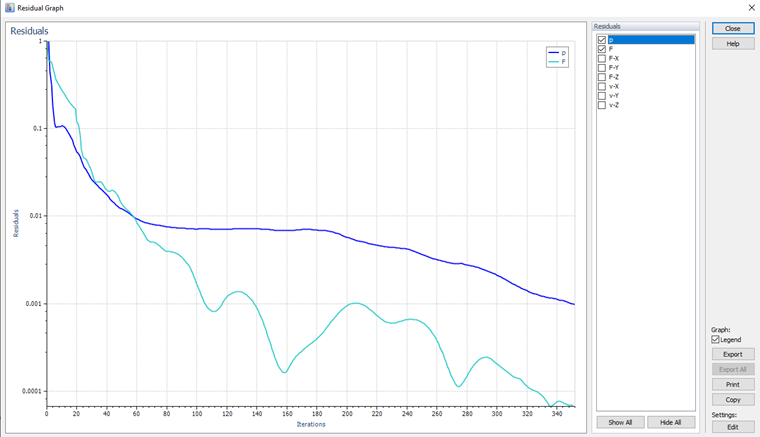

在计算过程中，会显示残差的图形（参见图像 迭代与残差图形 ）。这是一个对数图，在计算完成后也可以进行检查。
该图显示了迭代模拟过程中应用残差量的进展。从残差量的初始值开始，模拟在每次迭代中细化残差，试图减少有限体积中的残差不平衡。残差越小，解决方案就越准确。当达到收敛标准或最大迭代次数时模拟终止（请注意，不少于300次迭代始终进行）。因此，残差是判断模拟收敛性的一个重要工具。

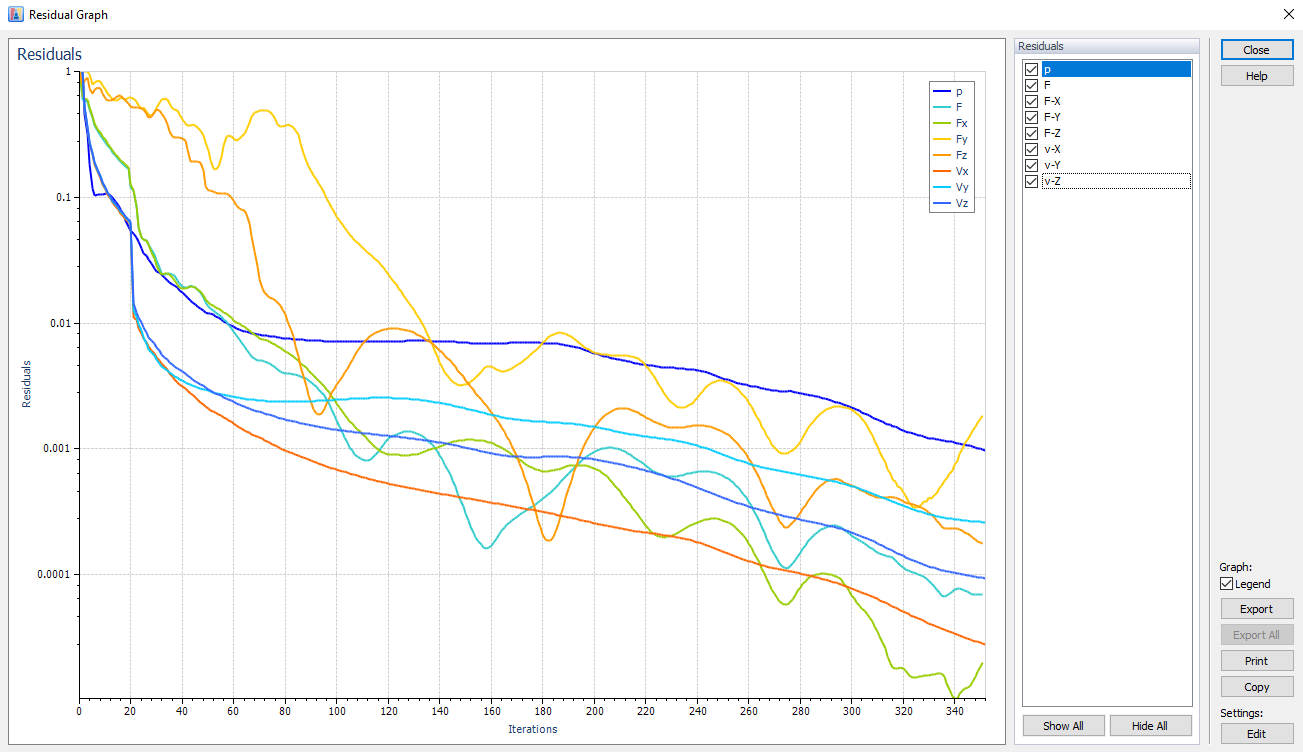

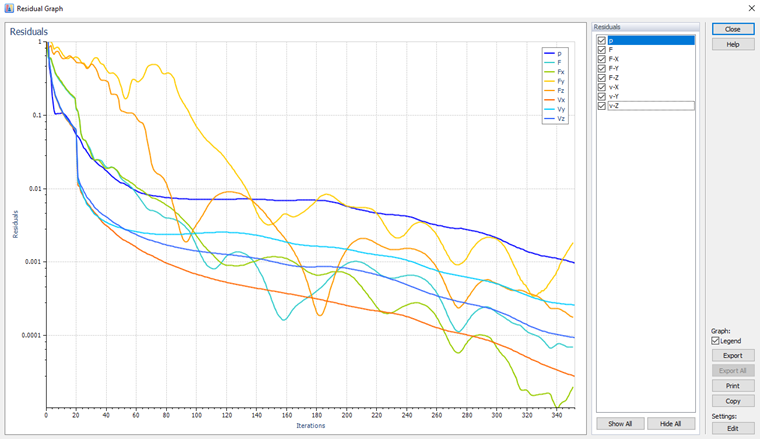

用于监控数值解收敛性的残差图已扩展了更多的量，即作用在主模型上的力的分量Fx、Fy、Fz残差以及速度分量Vx、Vy、Vz残差。
@image055059@
您可以通过“模拟参数”对话框中的设置（见章节 Simulation Parameters）来控制迭代计算。
要调整“残差与迭代图”的大小，请相应地移动窗口边框。
使用
按钮打印图表。此时会出现“Windows Print”对话框，在那里您可以指定打印机及其设置。
当您点击

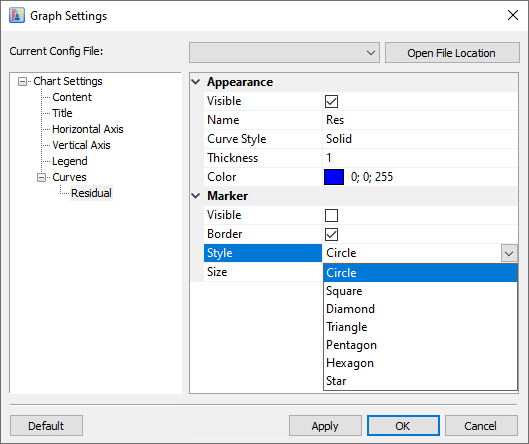

按钮时，会打开“图形设置”对话框。在这里，您可以调整“曲线”的布局，例如。
@image029541@
如果“残差”图表显示出任何关于收敛的问题，您应该检查 Simulation Parameters （网格密度，收敛标准）和 Wind Tunnel。对于后者，默认尺寸被设置得尽可能小以获得较短的计算时间。如果其在X方向的长度过短（尤其是物体后面的区域），可能会出现发散效应，从而导致残差压力的振荡。在这种情况下，相应地延长风洞。更多详细信息，见章节 Troubleshooting。然而，在特定情况下，当振荡结果在一致的带宽内且不增加时，它们是正确的。这一效应在一个圆柱模型的模拟中有所体现，并在 YouTube 和 FAQ 4731 中进行了说明。
