In RFEM 6 oder RSTAB 9 können Sie die Berechnung im Dialogfeld "Lastfälle & Kombinationen" starten. Wählen Sie die Registerkarte Lastfälle und öffnen Sie die Unterregisterkarte Windsimulation (siehe die Abbildung
Dialogfeld "Lastfälle & Kombinationen"
). Wenn Sie auf die Schaltfläche
im Bereich "Einstellungen" klicken, wird das RWIND-Programm aufgerufen. Dort können Sie die Simulationsparameter, wie das vereinfachte Modell, den Windkanal und so weiter, überprüfen. Wenn alle Einstellungen korrekt sind, können Sie die Berechnung wie in Kapitel Berechnung beschrieben starten.
Die Schaltfläche

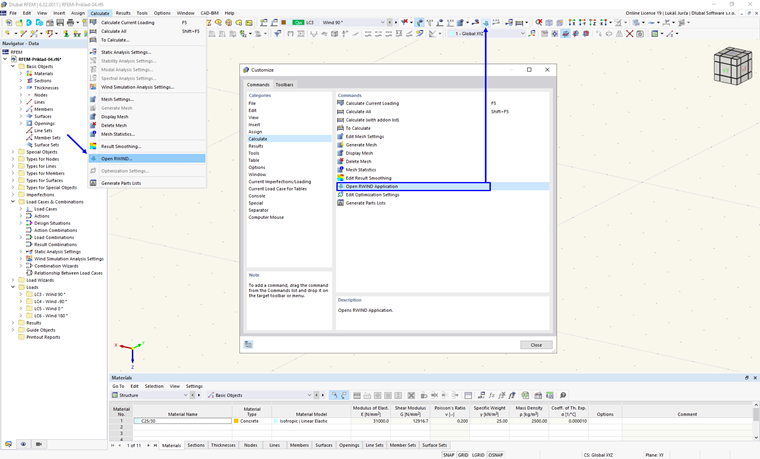

finden Sie auch im Menü "Berechnen", oder Sie können das Symbol zu Ihrem Menü oder Ihrer Symbolleiste hinzufügen, wie Sie in der folgenden Abbildung RWIND öffnen sehen können.
Die Funktion
gibt Ihnen eine "Inspektion hinter den Kulissen" der Simulation. Diese Funktion wird empfohlen, um einen Lastfall zu berechnen und bei Bedarf die Simulationsparameter zu überprüfen und zu kalibrieren.
Am Ende der Berechnung müssen Sie entscheiden, ob Sie RWIND schließen und zu RFEM/RSTAB zurückkehren oder die Ergebnisse im RWIND-Programm weiter auswerten möchten.
Um die Berechnung ohne Öffnen von RWIND zu starten, verwenden Sie eine der Funktionen
oder
.
Alle berechnen
Wenn Sie auf die Schaltfläche

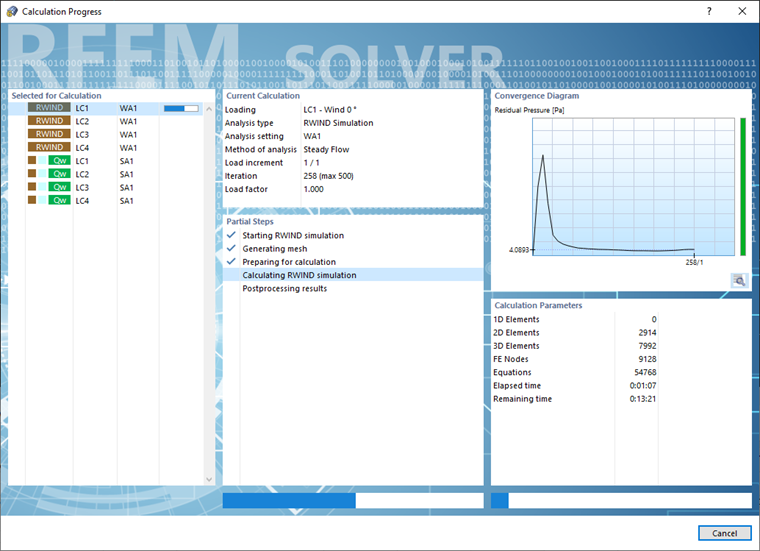

klicken, wird die "stille" Berechnung aller Lastfälle durch RWIND im Hintergrund gestartet. Für jeden Lastfall wird der Fortschritt der Simulation im Fenster "Berechnungsfortschritt" angezeigt.
Die Ergebnisse werden anschließend an RFEM/RSTAB übertragen und das RWIND-Bedienfeld wird geschlossen.
Wenn Sie eine Simulation nur für bestimmte Objekte Ihres Modells ausführen möchten, wählen Sie die nicht gewünschten Objekte aus, aktivieren Sie in den Optionen deren "Spezifische Windsimulationseinstellungen" und aktivieren Sie auf der Registerkarte "Windsimulationseinstellungen" die Option "Aus Windkanal ausschließen". Klicken Sie dann auf
, um die Berechnung zu starten.
Berechnen
Wenn Sie auf die Schaltfläche
klicken, ist der in der "Liste" ausgewählte Lastfall nur für die Simulation relevant. RWIND führt je nach ausgewählter Option auf der Registerkarte "Einstellungen" entweder eine "stille" Berechnung durch oder öffnet die RWIND-Oberfläche (siehe Kapitel Netzeinstellungen - Windsimulation). Im stillen Modus wird der Simulationsfortschritt in einem Fenster angezeigt.
