项目管理

RWIND 3程序创建的模型文件称为"项目"。"项目管理器"帮助您组织所有项目。

要打开"项目管理器"，请选择文件菜单中的 项目管理器，或者使用工具栏上的按钮 。

"项目管理器"由两个选项卡组成，其中管理"项目组"和所包含的"项目"。

项目组

项目管理，项目组

第一个选项卡列出了安装（Demo）、Dlubal应用程序（RFEM 6 / RSTAB 9）或由您创建的所有项目组。您可以查看每个项目组的"描述"和"路径"。当前的项目组被突出显示。要更改项目组，双击相关行。

使用按钮 创建一个新的项目组。然后在对话框中指定项目组的"名称"、"描述"和"目录"（参见图像新项目组）。

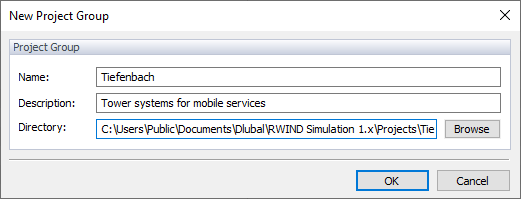

新建项目组

项目

项目经理

当前项目组被设置为默认值。如果您想在另一个文件夹中管理新项目，可以在列表中选择不同的项目组。当前项目组中包含的所有项目都列在表中。您可以看到它们的名称、描述、现有结果、大小和修改日期。要以不同方式排序，请点击相应的表头。

在项目管理器的下方区域，您将看到所选项目的预览及其详细信息。

要打开一个项目，双击列表中的项目。您也可以选择它并使用 按钮。

使用 按钮创建一个新项目。然后，在对话框中指定项目的"名称"和"描述"（参见图像新项目）。

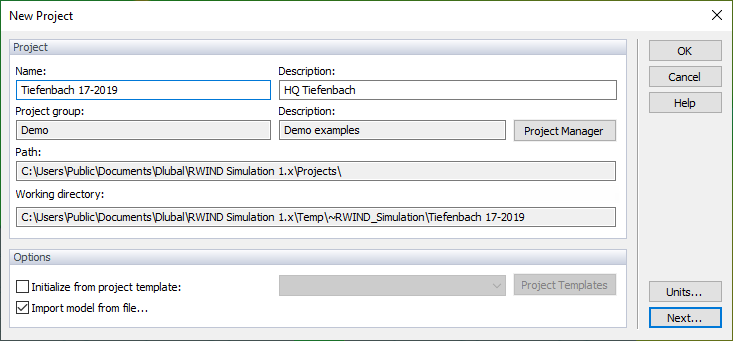

新建项目

当前项目组是预设的。

"从文件导入模型"选项使您能够通过接口导入数据。然而，如果您想自己创建模型，请清除此复选框。

点击 打开"导入模型"对话框。当要导入一个模型时，它会出现。

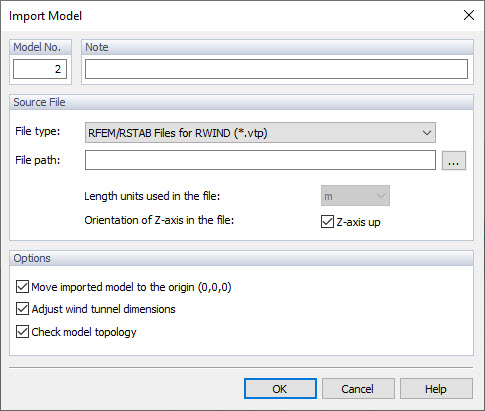

导入模型

指定"文件类型"。目前，支持RFEM 6 / RSTAB 9数据（*.vtp文件格式）、立体光刻文件（*.stl）、Wavefront OBJ文件（*.obj）和版本2x3的Industry "Foundation Classes"文件。

设置"文件路径"和"长度单位"。确保"Z轴"与RFEM 6或RSTAB 9中的设置一致。

在"选项"区域，您可以决定是否将模型移动到原点以及风洞尺寸是否自动调整为模型的大小。

点击 导入模型文件。

如果模型要在RWIND 3中创建（而不是从文件导入），单击新项目对话框中的 将打开以下对话框。

风洞

您可以通过六个参数来定义风洞的尺寸。X、Y和Z的尺寸参照原点。确保风洞在模型周围足够大，尤其是它的后面区域。

信息

施加在风洞底部表面的"下边界条件"默认设置为光滑表面。可以通过"带区域和结果的表面（v=0）"选项控制隧道底部的表面粗糙度。选择时，将自动生成一个"隧道地板"区域，并可以为其分配具有定义粗糙度的材料。当您从列表中选择"滑动"选项时，隧道底部的影响被禁用。您可以仅分析建筑物的个别部分—例如塔顶—而无需定义整个对象。

下边界条件

我们建议将工作平面网格调整为风洞的大小。

点击 创建新项目并开始工作。
