拖曳力总和

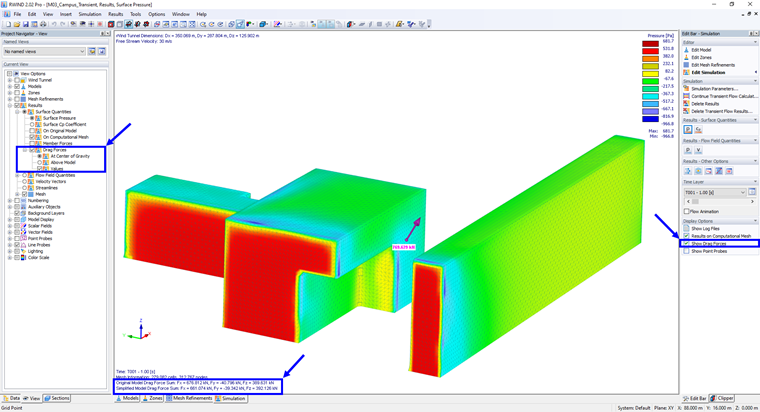

显示的阻力

在 RWIND 3 中查看拖曳力的结果有几种方法，首先是在图形窗口底部查看拖曳力总和的图例。它们表示风荷载在全局 X、Y 和 Z 方向上的合力。其次，在“编辑栏-模拟”下的“显示选项”下，有一个“显示拖曳力”选项。该选项位于“项目导航器-视图”中，

显示的曳力是RWIND 3模型几何中心的箭头所表示面上的力的积分/总和曳力位置的精确公式如下：

{DF}_{loc} = \sum_{i = 0}^{n} \frac{P_{i} \cdot A_{i}}{\sum_{i = 0}^{n} A_{i}}

A_i	Area of the i-th triangle
P_i	Center of the i-th triangle

提示

用户可以分别对比作用在“原始模型”和“计算网格”上的曳力。如果存在显着差异，则应该在“编辑模型”对话框中增加详细程度以获得更细化的计算网格（见章节概述）。
