静力分析

变形和内力

RFEM 手册的Results章节概述了不同类型的结果。使用"导航器 - 结果"或工具栏按钮来显示面的和构件的变形，或者选择面或构件的特定内力。

@image030622@

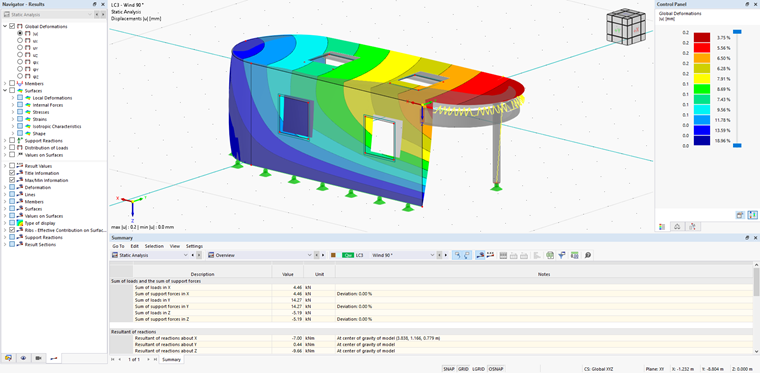

包括 RWIND 荷载的荷载工况的变形

例如，您可以通过检查全局变形来验证施加的风荷载的合理性。 "汇总"表格为您提供了荷载和支座力的总和以及全局结果量的概览（见上图Deformations）。

荷载分布

1D 有限元单元

在RWIND中，构件通过其表面来表示。计算后，构件轴线被分割成段，属于这些段的表面的压力结果被综合，并将结果力分配给每个构件段（见章节Member forces）。RFEM 6 导入这些构件力，并根据"风荷模拟分析设置"中的"构件载荷分布"，将构件载荷作为集中力或连续（均匀或梯形）力载荷施加（见章节Main）。

使用 RWIND 和积水的荷载

在"使用 RWIND 和积水的荷载"部分，RWIND 3 模拟的压力结果被外推至由 RFEM 6 生成的有限元网格 (FEM)；结果值从两个面侧相加，并在全局或局部坐标系统中显示为面荷载。

@image042836@

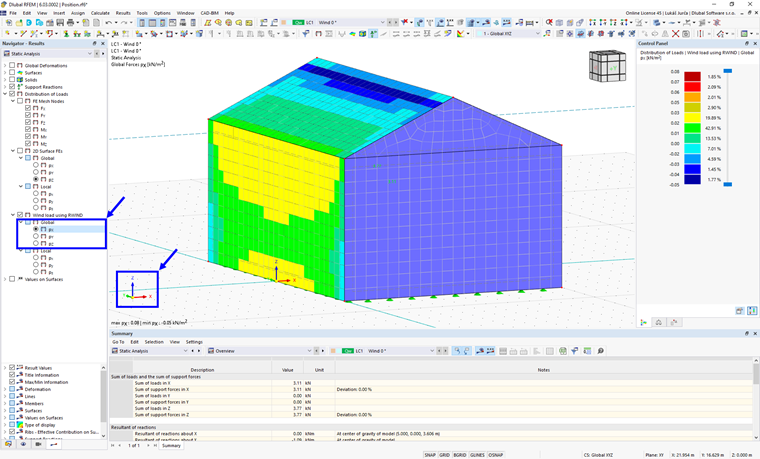

荷载分布，全局

全局力 p_X, p_Y 和 p_Z 与屏幕左下角显示的全局坐标系统相关联；见上图image。

@image042990@

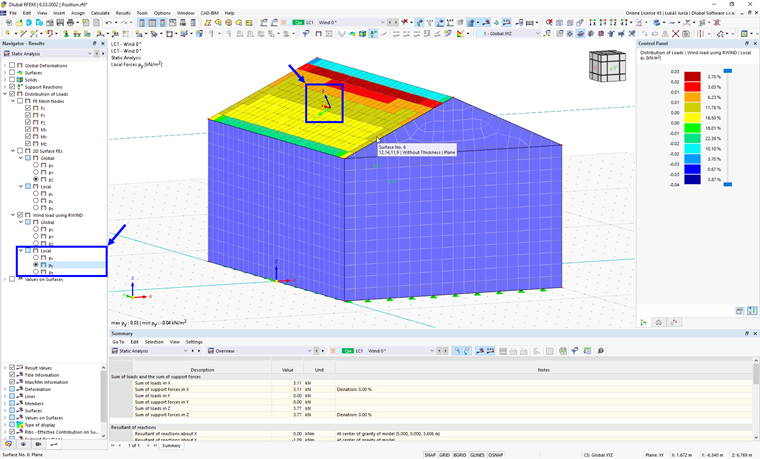

荷载分布，局部

而局部力 p_x, p_y 和 p_z 与面的局部坐标系统相关联；当鼠标光标移动到面上时，坐标系统将显示，如上图所示image。
