风洞

您可以在对话框中或通过图形方式修改风洞的尺寸。要打开对话框，请在“数据导航器”中双击“风洞”项目，或打开“编辑菜单”，将光标指向“风洞”，然后选择“编辑风洞”。

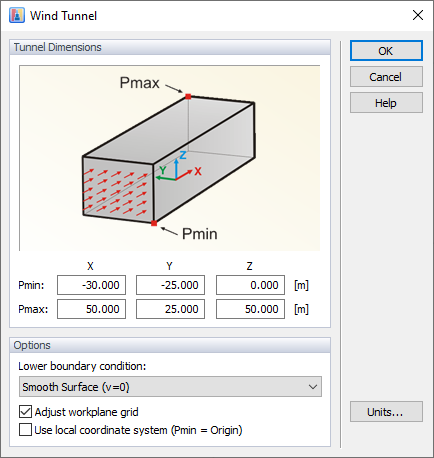

风洞

风洞的大小通过六个参数定义；X、Y 和 Z 的尺寸与模型的原点有关。 按钮使您可以将尺寸设置为默认尺寸。根据模型类型（开放框架或封闭表面），它们是从模型的 YZ 投影面积确定的。模型周围的“自由空间”（实际上是无限的）然后根据该投影面积设置足够大。

信息

施加于风洞底面的“下边界条件”默认设置为平滑表面。风洞底面的表面粗糙度可以通过“具有区域和结果的表面 (v=0)”选项进行控制。选择后，会自动生成“隧道地板”区域，并可以为其分配具有定义粗糙度的材料。当您从列表中选择“滑移”选项时，隧道底部的影响被解除。您可以分析建筑物的各个部分——例如，塔顶——而无需定义整个对象。我们建议根据风洞的尺寸调整工作平面网格。

下边界条件

要通过图形方式修改风洞，请单击面板中的“调整风洞尺寸”项目。请确保工作窗口的“模型”选项卡已设置。

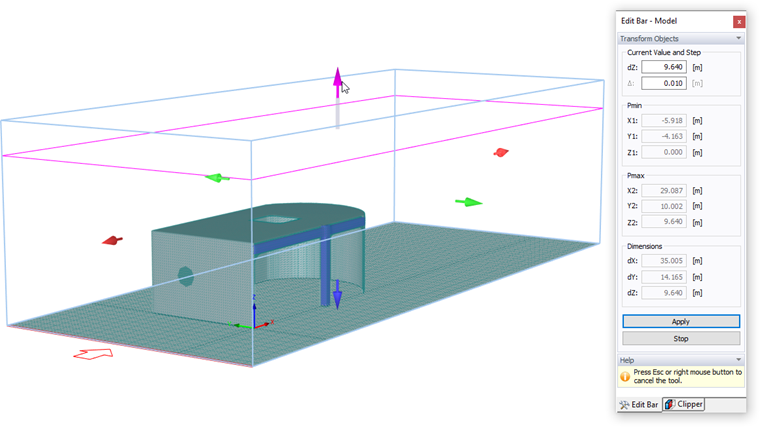

风洞的图形调整

同样，如上所述，可以在“编辑栏”面板中输入风洞的尺寸。此外，您可以通过选择工作窗口中的一个箭头并移动它来修改其大小。相应的参数将在面板中更新。

按住 [Shift] 键的同时移动箭头，风洞将在相应方向上对称修改。通过按住 [Ctrl] 键，您可以在所有三个方向上均匀缩放风洞。
