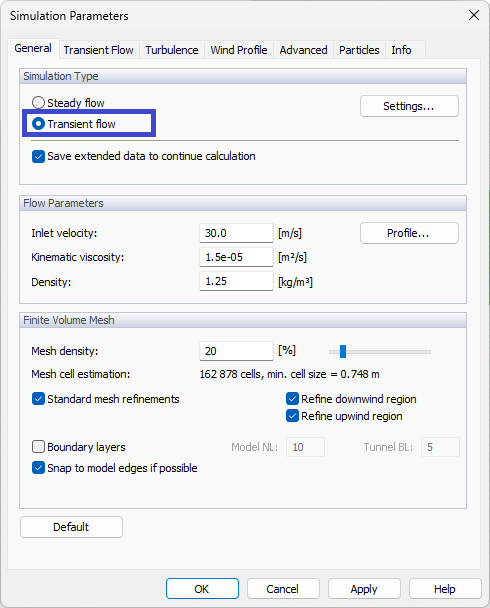

La "Simulazione Transitoria" può essere impostata nella scheda "Generale" della finestra di dialogo "Parametri di Simulazione". Lì puoi anche scegliere se salvare i dati necessari per continuare il calcolo dopo la riapertura del modello. Potrebbe essere utile, ma produce file di grandi dimensioni.

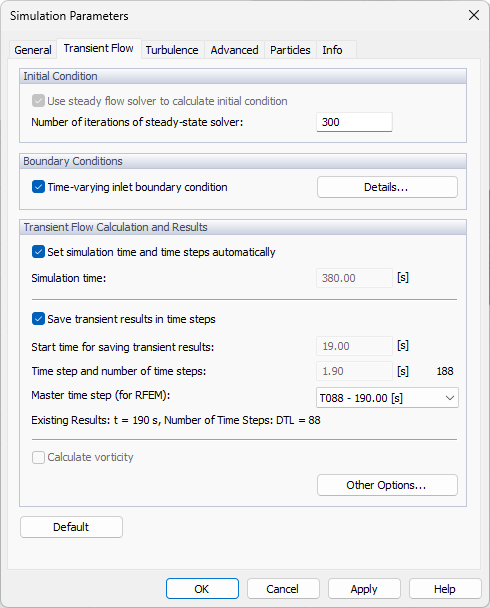

Nella scheda "Flusso Transitorio", possono essere definiti i parametri della simulazione del flusso transitorio.
Condizione Iniziale
La condizione iniziale per il calcolo transitorio è impostata in questa sezione. Per impostazione predefinita, viene calcolato prima il flusso stazionario. I risultati vengono poi utilizzati come campo iniziale per il calcolo transitorio. È possibile anche definire un numero di iterazioni per questo calcolo del flusso stazionario.
Quando si calcola il flusso transitorio, è importante impostare correttamente la condizione iniziale. Una condizione iniziale impostata in modo improprio potrebbe causare instabilità nel calcolo o un tempo di calcolo inutilmente lungo prima che il campo del flusso si stabilizzi sui valori corretti. RWIND 3 utilizza il suo risolutore di flusso stazionario con un basso numero di iterazioni per calcolare la condizione iniziale. Ciò significa che quando si calcola il flusso transitorio, viene avviato prima il calcolo del flusso stazionario della condizione iniziale e, non appena termina, il calcolo transitorio viene avviato automaticamente.
Condizioni al Contorno

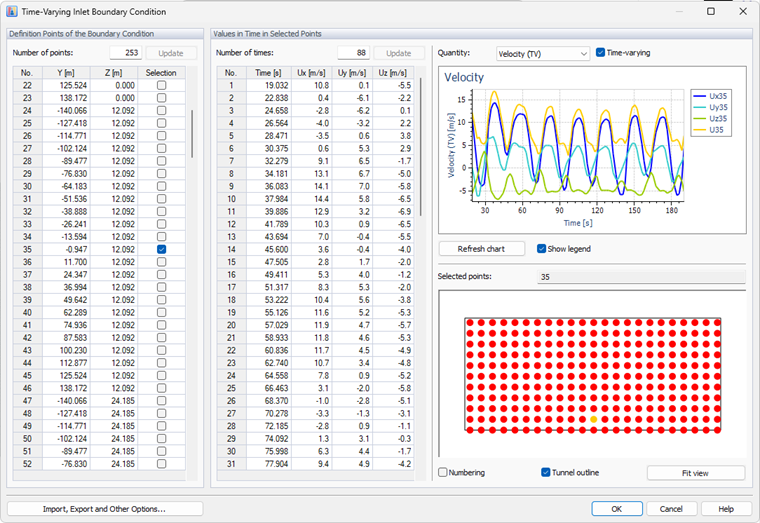

Una condizione al contorno variabile nel tempo potrebbe essere definita all'ingresso del tunnel. Controllando questa opzione, i profili definiti stazionari per la velocità e le quantità di turbolenza vengono eliminati. Si apre una nuova finestra di dialogo.
I valori della condizione al contorno transitoria sono definiti su un insieme di punti situati sul confine dell'inlet del tunnel. Questi punti sono definiti nella sezione "Punti di definizione della condizione al contorno". È possibile definirli manualmente o importarli da una nuvola di punti. La nuvola di punti può essere creata utilizzando la funzione Nuovo nuvola di punti graficamente…. Vengono considerati solo le coordinate y,z, quindi la coordinata x può essere arbitraria. I punti devono essere all'interno del tunnel e non possono essere collineari (solo in una linea). Pertanto, il tipo rettangolare della nuvola di punti è il più adatto.
La cronologia temporale della quantità selezionata (ad esempio componenti della velocità) è quindi definita nella sezione "Valori nel tempo nei punti selezionati", con i valori specificati validi per il punto attualmente selezionato o per più punti selezionati contemporaneamente. I punti possono essere controllati nella prima sezione o selezionati tramite lo strumento grafico nell'ultima sezione. Per il modello di turbolenza DDES, possono essere definite solo le componenti della velocità. Per URANS, possono essere definiti anche k, epsilon o omega variabili nel tempo.
La terza sezione mostra la cronologia temporale della quantità selezionata per i punti selezionati.
Tutti i punti e i valori possono essere anche incollati dagli appunti o l'intera BC può essere importata tramite file XML (questo verrà spiegato più avanti).

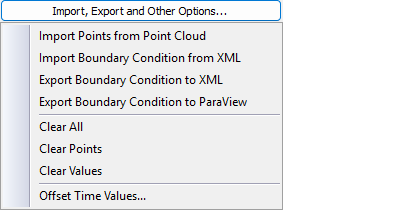

L'ora iniziale della condizione deve essere uguale o inferiore all'inizio del calcolo transitorio (0, all'inizio del calcolo transitorio, oppure uguale o minore dell'attuale ora di simulazione, quando si continua il calcolo transitorio). Gli orari possono essere compensati a 0 o ad un altro momento, se necessario, tramite il pulsante "Importa, Esporta e Altre Funzioni...".
Sia i punti che i valori della condizione transitoria possono essere importati (o esportati) da (o a) un file XML, utilizzando il menu sotto il pulsante "Importa, Esporta e Altre Opzioni".
Quando l'intervallo di tempo di BC è più corto dell'intervallo di tempo del calcolo, l'ultimo valore viene mantenuto fino alla fine del calcolo.
Calcolo e Risultati del Flusso Transitorio
In questa sezione, puoi impostare il tempo di calcolo e gli ottimali passi di tempo per il salvataggio dei risultati transitori. L'impostazione predefinita è consigliata; gli utenti più esperti possono cambiare questa impostazione a loro discrezione, ma è importante rendersi conto che impostazioni inappropriate possono portare alla memorizzazione di una grande quantità di dati sul disco (decine o centinaia di GB), il che può rallentare significativamente il calcolo così come il lavoro successivo con il programma.
Il "Tempo di Simulazione" è il tempo reale del flusso del vento che vogliamo calcolare. Il valore predefinito (dato dall'impostazione automatica) corrisponde a circa 10 volte il tempo richiesto perché il vento attraversi tutta la lunghezza del tunnel a una velocità di ingresso data.
L'ora di inizio per il salvataggio dei risultati è il tempo a partire dal quale i risultati transitori devono essere salvati. Ti permette di evitare di memorizzare dati nella fase iniziale del calcolo, in cui la soluzione numerica non è ancora convergente ai valori corretti. È possibile definire un passo di tempo e, in base agli input sopra, viene calcolato il numero di passi di tempo.
Un'opzione speciale per i programmi RFEM 6 o RSTAB 9 per l'analisi strutturale definisce quale passo di tempo verrà considerato come "passo di tempo master". Per impostazione predefinita, l'"Ultimo Strato Temporale" è impostato come lo strato di tempo master, ma è possibile cambiare questo valore sia in questa scheda che nel menu a comparsa disponibile nella "Barra di Modifica" dopo il calcolo.
Quando disponibile, vengono fornite informazioni sui risultati esistenti: tempo di simulazione raggiunto e numero di passi calcolati (DTL).
Opzioni di Calcolo Transitorio

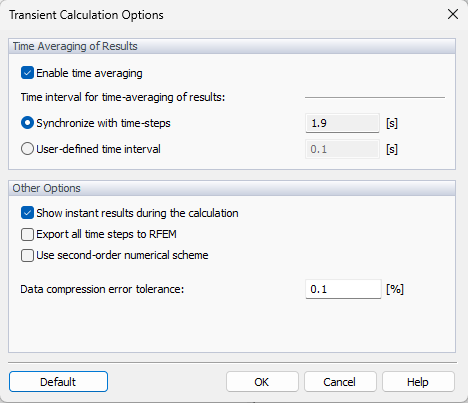

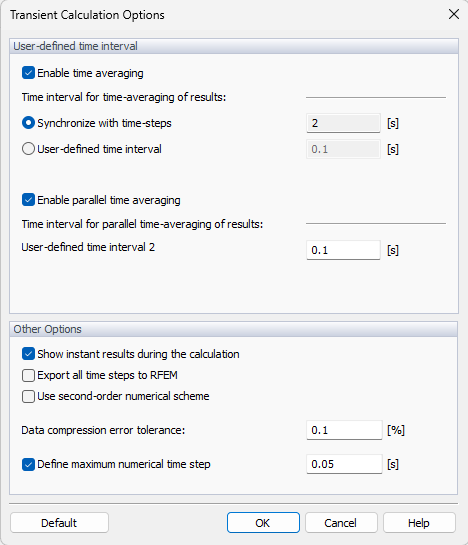

Quando si fa clic sul pulsante Altre Opzioni, appare una nuova finestra di dialogo:
Media Temporale dei Risultati
I risultati istantanei possono essere mediati direttamente in OpenFOAM su un intervallo di tempo definito. L'intervallo di tempo può essere sincronizzato con il tempo di salvataggio o arbitrariamente.
Altre Opzioni
L'opzione "Mostra risultati istantanei durante il calcolo" consente di attivare/disattivare la visualizzazione dei risultati nei passi di tempo durante il calcolo.
L'opzione "Esporta tutti i passi di tempo a RFEM" consente di salvare/trasportare i risultati di tutti i passi di tempo salvati a RFEM.
La casella di controllo "Usa schema numerico di secondo ordine" controlla quale schema numerico viene utilizzato per i termini di divergenza (flussi). Non è attivata di default, quindi il calcolo viene eseguito in base al primo ordine. Se la casella di controllo è stata selezionata, la soluzione viene eseguita in base al secondo ordine.
Infine, c'è un parametro per impostare la "Tolleranza di errore di compressione dei dati" durante la compressione dei dati dei risultati transitori: Poiché i dati dei risultati transitori possono essere enormi, RWIND 3 consente la compressione dei dati, che può comunque comportare un certo errore in alcuni strati temporali. Questa tolleranza indica quanto il valore in un punto dato può differire dal valore ottenuto dal calcolo.
La tolleranza predefinita è impostata a 0.1%, il che significa che il valore ε = 0.001 · (Vmax - Vmin), dove Vmax e Vmin sono i valori massimo e minimo nell'intero dominio. Se la tolleranza è impostata a zero, non verrà eseguita alcuna compressione e tutti i valori in tutti i passi di tempo corrispondono ai valori ottenuti dal calcolo.
