导出结果

你可以通过以下方式导出来自RWIND计算的结果。

导出所有数据

从主菜单 - 结果中可以导出所有结果数据。

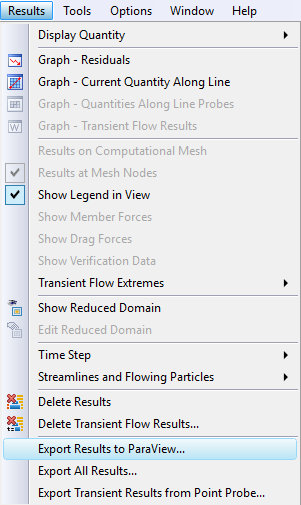

结果导出

第一个选项，“导出结果到 ParaView...”，创建三个PVD文件（包括流场中的结果、计算表面网格上的结果和原始表面网格上的结果），可以在ParaView后处理程序中打开。 对于瞬态计算，所有保存的时间步骤结果都会被导出到三个文件夹中，但仅当在“模拟参数 - 瞬态流动 - 其他选项”中勾选了“导出所有时间步骤”时才会导出。

第二个选项，“导出所有结果...”，将上述所有结果导出到VTP和VTU文件中（可以在ParaView中打开），以及模型和区域结果导出到XML文件中。

第三个选项，“从点探针导出瞬态结果”，将所选点探针的坐标和结果导出到XML文件。

从图表导出数据

在图表中显示的结果（带有残差的收敛图表、沿线探针的图表、点探针中的瞬态流动结果）可以直接从图表导出到TXT文件。

从图表导出结果

导出几何形状

模型的几何形状可以被导出到ParaView数据中，或通过右键点击所需模型导出。从弹出菜单中选择“导出选定模型”，并创建一个包含模型几何形状的STL文件。
