常规

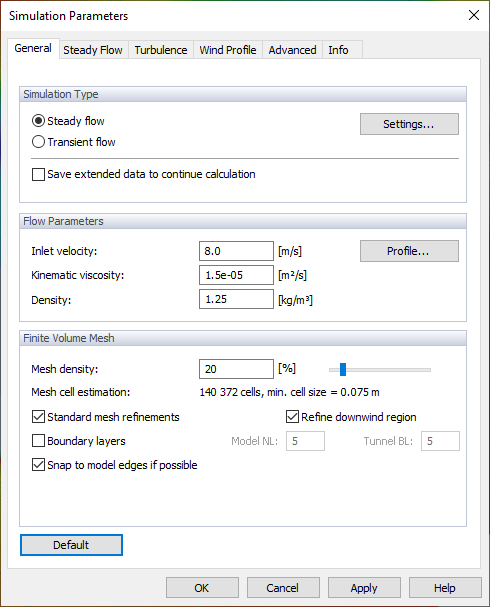

模拟参数, 一般

模拟类型

在此部分中，我们可以选择两种类型的模拟：稳态流模拟和瞬态流模拟。理论背景可以在章节 Steady Flow and Transient Flow 中找到。两种模拟的参数在接下来的章节 Steady Flow 和 Transient Flow 中有详细描述。

RWIND 3 提供了一个新选项，即使在计算中断且项目关闭后，也可以继续进行给定项目的计算。为了能够即使在项目关闭后继续计算并再次打开它，需要选择“保存扩展数据以继续计算”的选项。这必须在保存项目数据之前完成，即数据仍存在于工作目录中，计算刚刚完成时。

流动参数

"入口速度"表示进入风洞的风速。按钮使您可以根据高度定义风速。您可以按照下面的章节 Wind Profile 中的描述输入图表值。"动力黏度"的值描述了空气抵抗变形的能力。它被定义为黏度与空气的"密度"之比。

有限体积网格

应用于模型周围的“网格密度”由百分比参考控制。此特定的细化用于模型简化和流动计算。默认密度（20%）通常会导致有限体积网格单元数量相对较少，计算速度较快。最低百分比为10%。这意味着网格较粗，体积最少。网格密度越高，有限体积单元的大小就越小。结果相应更精确，但计算时间会因为体积更多而需要更长。设置最大网格密度（100%）会导致非常细的网格，具有数百万个体积。在这样的网格上进行3D流动计算处于当前PC能力的边缘，计算时间长达数小时到数天。

您可以输入网格密度或使用滑块修改它。下面的“网格单元估算”提供了相应的有限体积单元数量和最小单元大小。

提示

有关更多信息，请参阅章节 Computational Mesh and Model Simplification.

“网格细化”类型可以定义为表面的曲率（仅在模型的锐边附近有细密网格）或在表面距离上的全局（在整个边界面上有细网格）。默认设置为第一个选项，因为它产生的网格有限元数量较少。

考虑“标准网格细化”选项，它允许禁用标准网格细化的生成，并启用站点及其位置的用户定义细化；参见章节 Mesh Refinements。

自 RWIND 3.03 起，可以禁用模型后方（下风）空间的标准网格细化。此细化对于具有显著尾流的流动很重要，但在某些情况下，此区域的网格密度不必太高。禁用细化可以减少总网格单元数并加速计算。

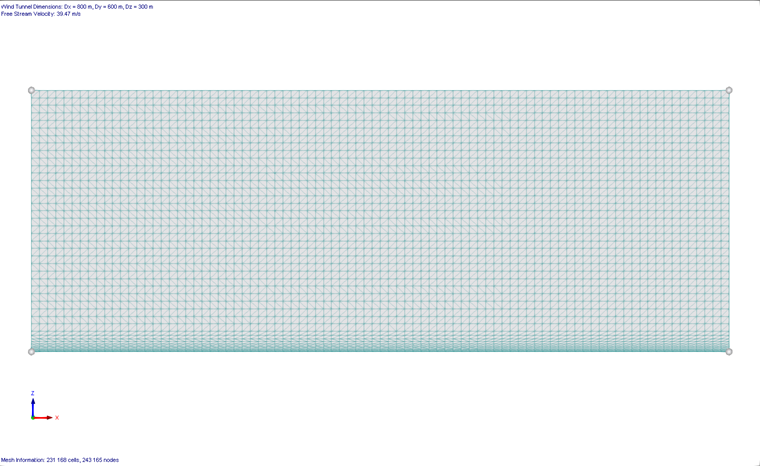

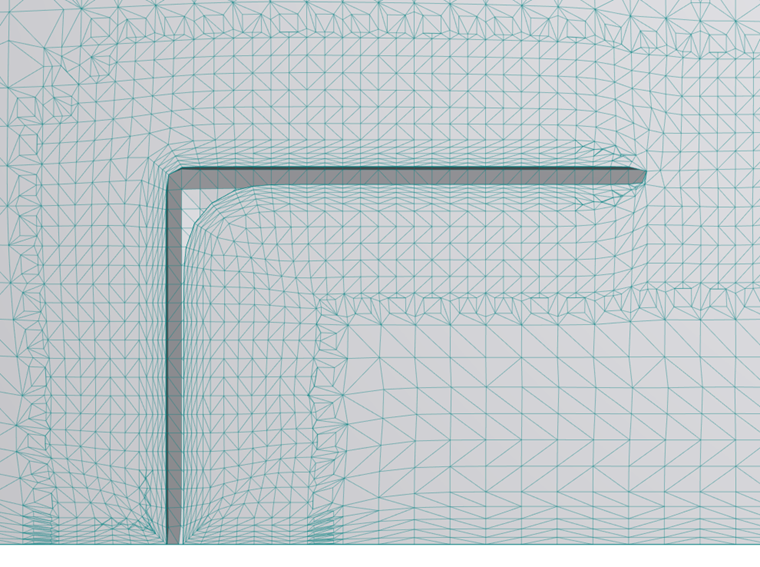

“边界层”选项允许在模型表面附近（Model NL）或隧道底部（Tunnel BL）细化有限体积网格。它仅在垂直于表面的方向上细化网格。默认情况下，选项被禁用，因为在小体积的层中有限体积数显著增加。当考虑表面粗糙度时，我们强烈建议激活边界层并定义层数 NL。
