如章节 计算网格和模型简化中所述，模拟使用两种网格。 简化模型通过边界网格 "收缩-包围" ，再次提供了其周围三维体积网格的基础。 前者表示“面网格”，后者表示“体积网格”。
当开始计算结果时（见章节 计算），网格被自动创建。 要单独创建网格，请在“模拟”菜单中选择“生成网格”。
使用【编辑模拟】按钮
提供显示这两种类型网格的特定选项。

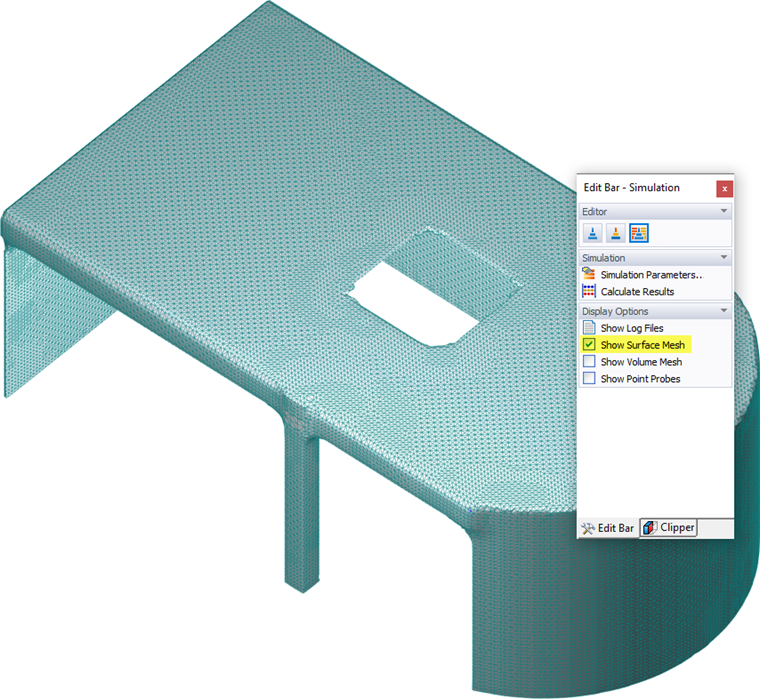

显示面网格
选择此选项可以检查是否在 对话框可以很好地表达原始模型。 此外，在 Edit Model 对话框的对话框对面网格的质量有很大的影响。 如果简化模型看起来太粗糙或过于精细，则应调整简化模型的详细程度。
在“视图导航器”中可以控制“网格面”（填充的网格面）和“网格边缘”（网格单元之间的分隔线）的显示。 Image 4.1 .

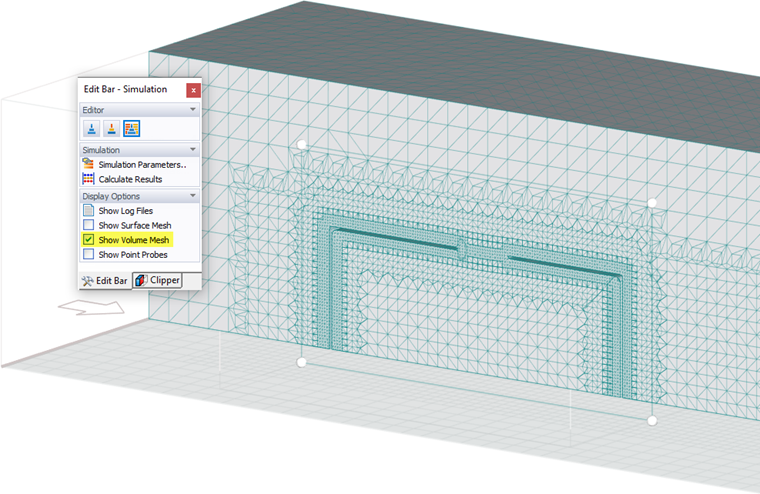

显示体积网格
体积网格可以在“切片器平面”中显示。在该风洞中有一个平行于全局平面（XY，YZ，XZ）的风洞剖面。 有关使用该工具的更多信息，请参见章节 切片器。 可以区分在模型边界处细化的体积网格和较远位置处较宽的网格。
