要打开“网格设置”对话框，请单击计算菜单上的网格设置。
然后选择 风模拟 选项卡。
此选项卡中的设置是整个模型的全局设置。特定对象的风模拟设置会覆盖此全局设置。
收缩包装
在这一节中，为整个模型定义了收缩包装 (SW)。模型被分成两组。 “主结构”组包含所有相关的 RFEM 对象（杆件、面和实体）。为这一组分配了较精细的默认 SW。 “周围对象”组包含 IFC 文件和可视化对象。虽然默认 SW 被分配给这些组，但它们可以编辑或创建新的 SW 并进行分配。 对于“地形”，SW 尚不可用。
风洞中的几何表示

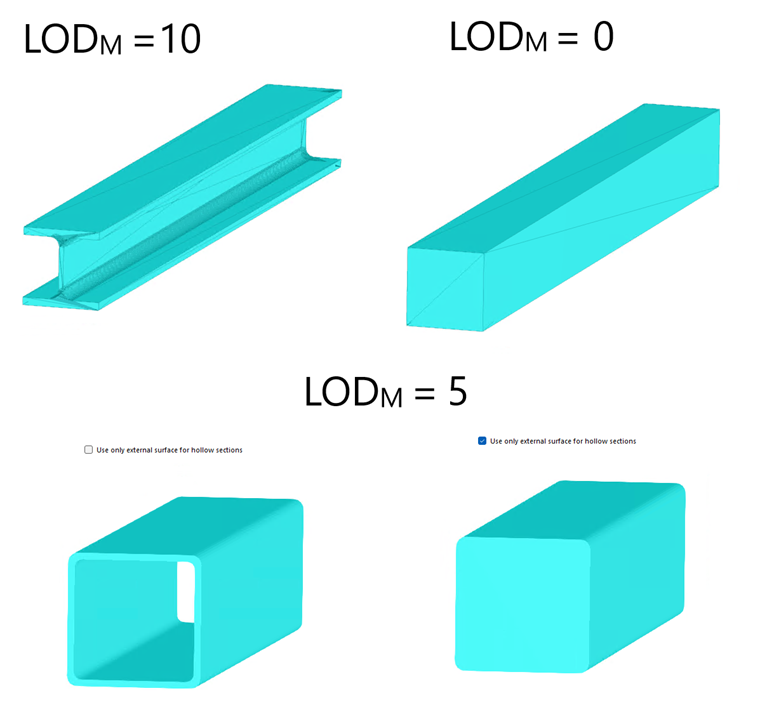

如第 Model for Wind Simulation 章所述，FEM 模型不适合 CFD 计算。相反，应使用结构的外形并最终进行包装。可以调整创建此形状的 RFEM 对象以考虑所需的属性或提高性能。 对于杆件，杆件细节级别可以在 0 到 10 之间设置。杆件细节级别 10 以准确形状（即横截面）导出杆件。级别 0 以矩形截面导出杆件形状，该截面包围原始形状的轮廓。有关详细信息，请参见 FAQ 4165。
风流穿过中空截面通常在土木工程中不重要。默认情况下，中空截面由其外形表示。取消选中“仅使用中空截面的外表面”选项可以导出中空形状。
“考虑上方表面厚度”选项使您可以导出考虑其从定义阈值的厚度的表面。
选项
地形

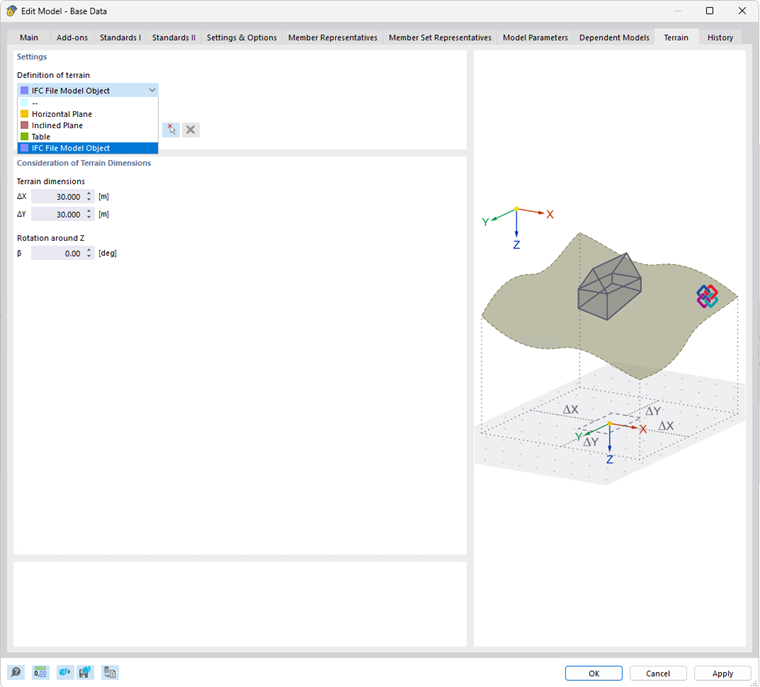

“地形”选项使您可以使用在 RFEM 6 中定义的地形几何作为风洞的底部。地形模型可以在 "Base Data" 中的“地形”选项卡上使用平面、表格或 IFC 文件创建。当 IFC 文件在基础数据中用作地形时，它会自动从周围结构的风模拟计算中排除。由水平面定义的地形可以向上或向下移动以创建偏移。
保留结果
“如果网格被删除，保留风模拟结果”选项使得即使在删除有限元网格后也可以保留 RWIND 结果。RWIND 结果仅通过以下方式删除：
- 使用“菜单”工具栏中的“全部删除”选项
- 取消选中“如网格删!=除保留风模拟”选项
- 删除 LC
- 在 RWIND 中直接删除 RWIND 结果（通过“在 RWIND 中打开”）

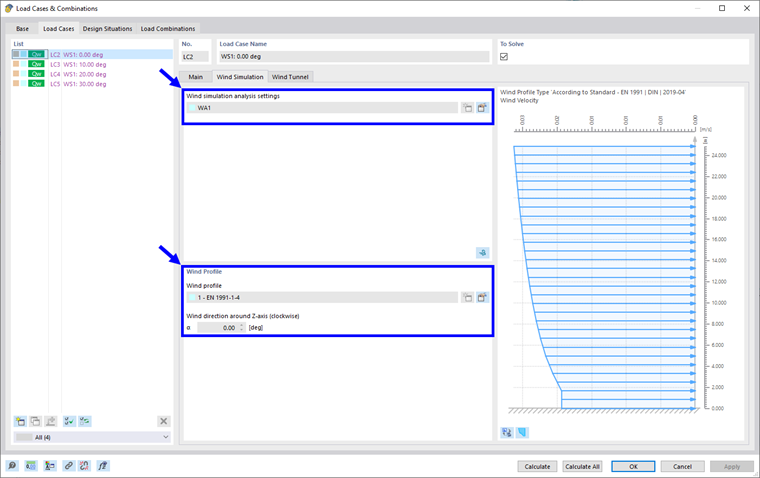

- 修改 RWIND 的输入参数（风模拟分析设置、风剖面或风模拟类型）
默认情况下，此选项被禁用，因为它非常危险，只有信息充分的用户才能使用。更改模型数据时，问题在于如何将“旧”载荷充分分布在“新”模型的几何上。用户必须自行判断结果是否仍然可接受。
静默或交互模式
最后一个选项“在静默模式下运行 RWIND”允许您仅在 RFEM 的后台运行 CFD 计算而不打开 RWIND。
通过禁用此选项，可以启用交互模式。生成有限元网格后，RWIND 被打开，可以在其中直接编辑模型和模拟参数。可以显示收缩包装、有限元网格等。风流计算后，可以显示结果，包括在 RFEM 中尚不可用的一些后处理功能。保存并关闭 RWIND 后，结果将导入回 RFEM，并进行结构分析，结果显示与静默模式下相同。
