Cuando una superficie está dividida por líneas internas, se crean segmentos cerrados dentro de la superficie. Estas áreas se denominan celdas de superficie. Son adecuadas para la evaluación y dimensionamiento a través de barras del tipo Barra de resultados y desempeñan un papel importante en el complemento Modelo de edificio para vigas tipo pared.
Tan pronto como una superficie está dividida por líneas, las celdas de superficie se reconocen automáticamente. No se pueden definir manualmente en un diálogo – como otros objetos estructurales.

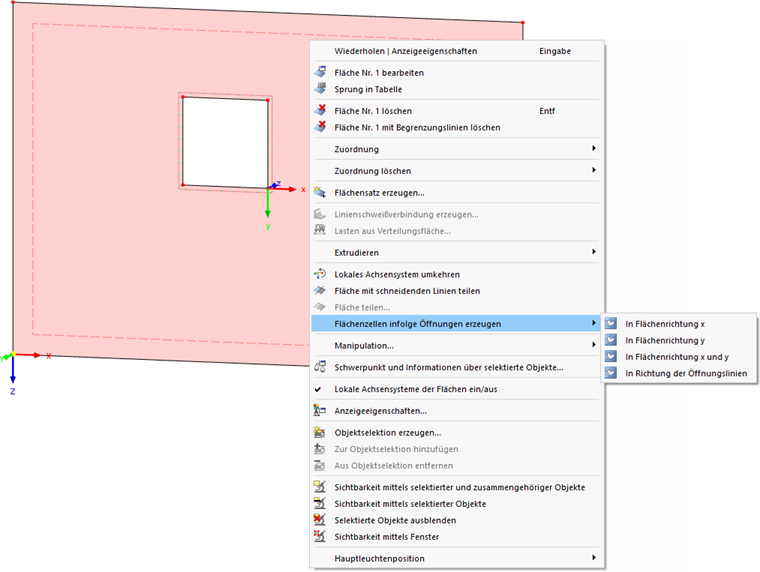

En superficies con aperturas, puede permitir que el programa genere también las celdas de superficie. Use una de las opciones en el menú contextual de superficies para hacerlo.

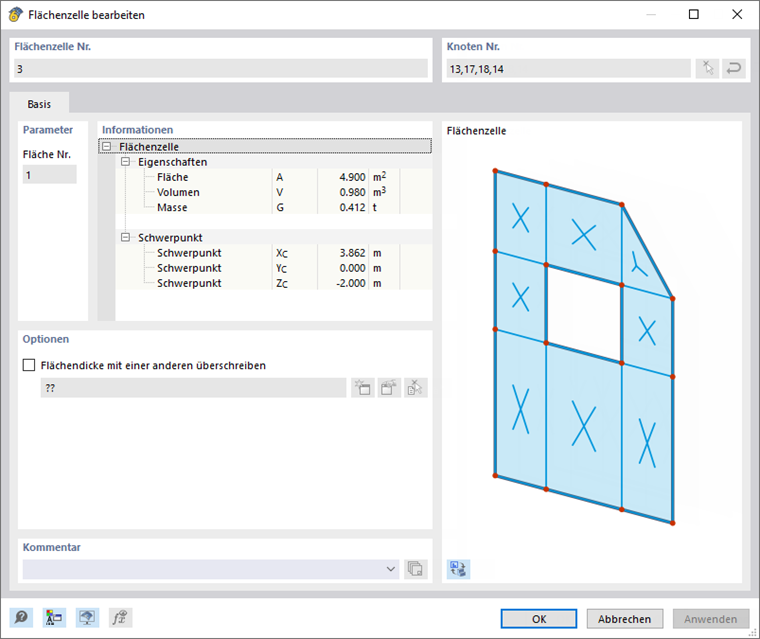

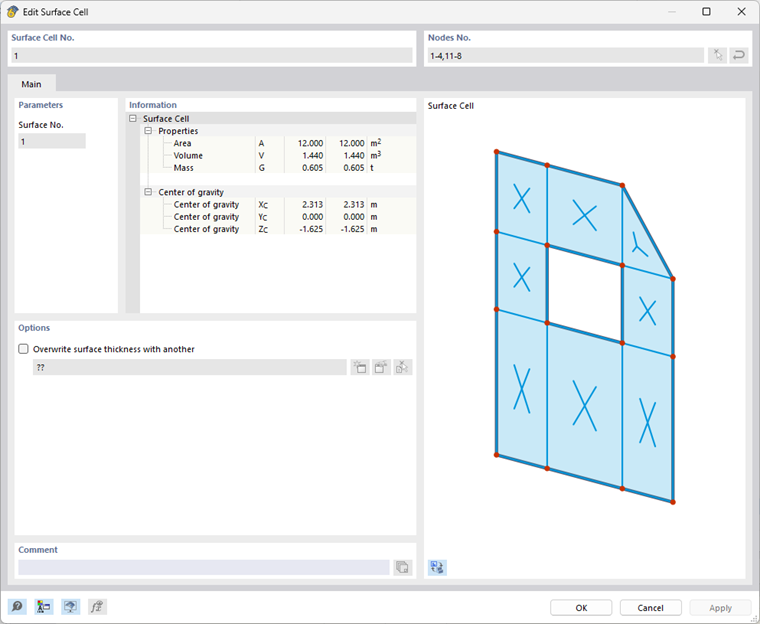

La información sobre las celdas de superficie se almacena en un diálogo.
En la sección Parámetros se indica el número de superficie donde se encuentra la celda.
La sección Información enumera los datos sobre las propiedades estructurales de la celda y las coordenadas de su centroide.
La casilla de verificación 'Sobrescribir espesor de superficie con otro' en la sección Opciones ofrece la posibilidad de asignar un espesor específico a la celda de superficie. Así, puede asignar un espesor diferente al del "superficie madre" al área – potencialmente también con material específico. Después de marcar la casilla de verificación, puede seleccionar el espesor en la lista de entradas disponibles, crear uno nuevo con el botón
o adoptar gráficamente de una superficie específica con el botón
.
