Los barrotes son propiedades de líneas. Al asignar una sección transversal (que también establece un material), el barrote obtiene una rigidez. Al generar la malla de elementos finitos, se crean elementos 1D en los barrotes.
Los barrotes solo pueden conectarse entre sí en nodos. Si los barrotes se cruzan sin compartir un nodo, no hay conexión. En tales puntos de cruce, no se transfieren esfuerzos internos.

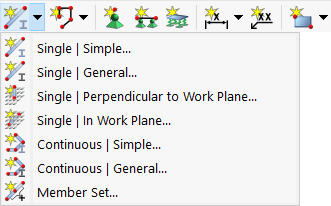

Gráficamente, los barrotes pueden colocarse individualmente o de manera continua. Las funciones correspondientes son accesibles a través del botón de lista.

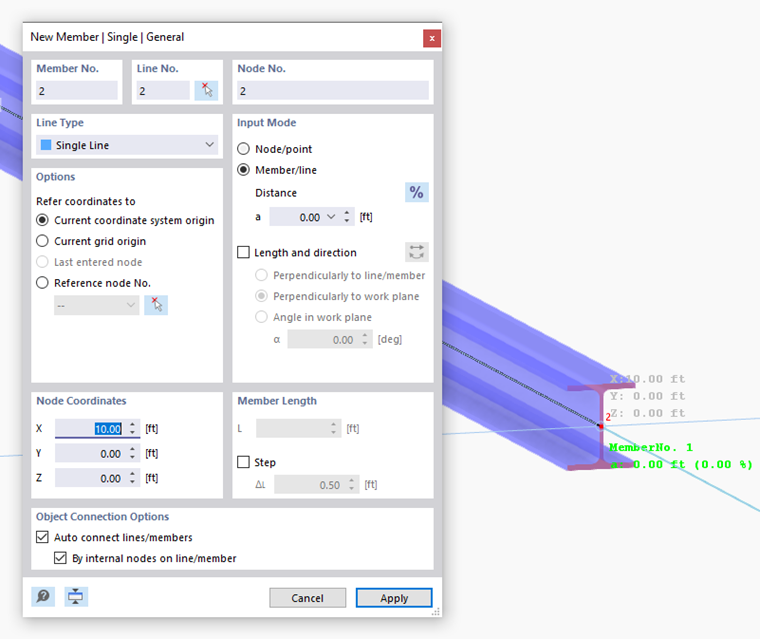

Después de ingresar la sección transversal (ver imagen Nuevo barrote), aparece un diálogo diseñado como 'simple' o 'general', según la función. El diálogo general ofrece posibilidades avanzadas para definir, por ejemplo, líneas curvas o usar distancias de barrotes para colocarlos.
En el caso estándar, el diálogo Nuevo barrote consta de las pestañas Base y Sección transversal. Se describen en los dos siguientes subcapítulos.
