Module additionnel TOWER Design pour RSTAB 8

• Considération des données entrées dans les autres modules RF-/TOWER (Structure, Equipment, Loading, Effective Lengths)
• Classification automatique des sections
• Conception et vérification des pylônes en treillis de section triangulaire et rectangulaire/carrée selon EN 1993-1-1, EN 1993-3-1 et EN 50341 y compris les annexes nationales (NAs)

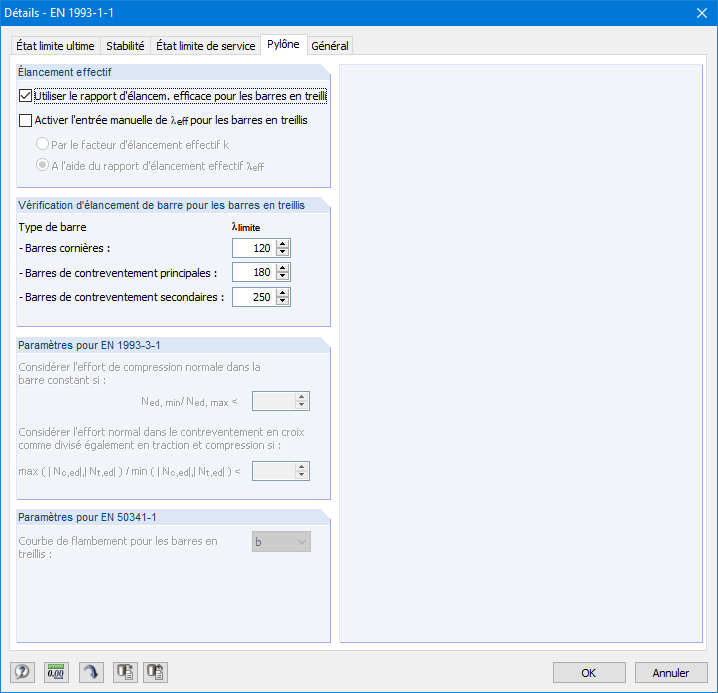

• Analyse de flambement par flexion des poutres treillis à partir du rapport d'élancement efficace, considérant les contreventements et conditions d'appui
• Conception et vérification de l'équipement, par exemple de plateformes, selon EN 1993-1-1

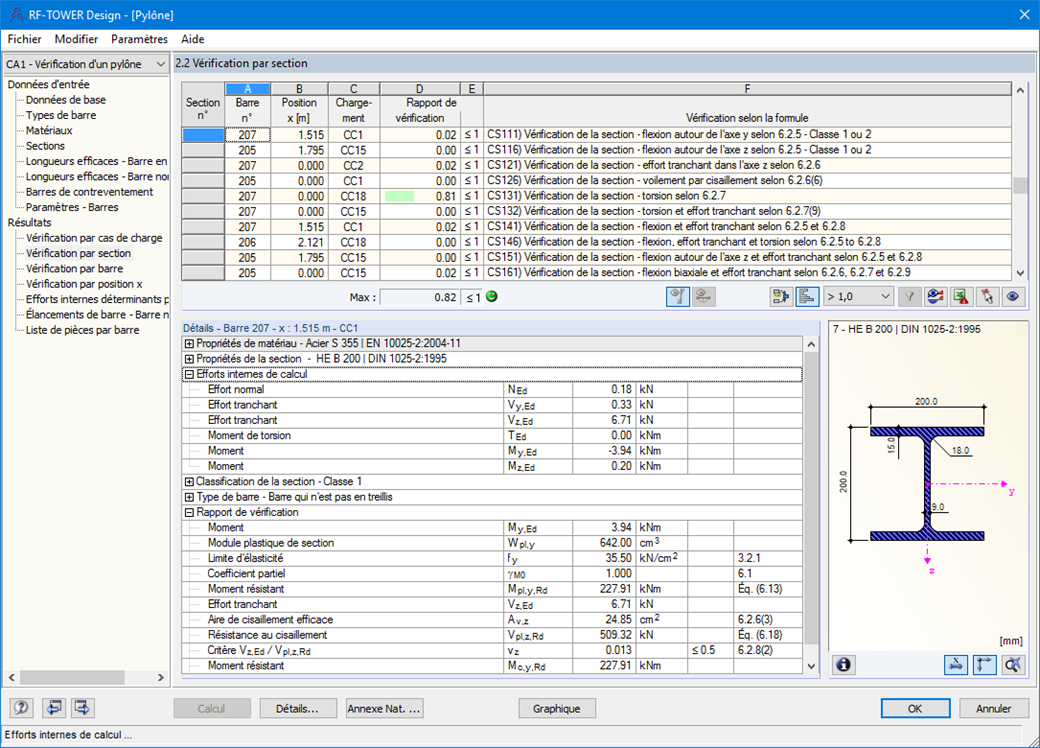

• Affichage clair des résultats y compris les paramètres pertinents dans les tableaux de résultats
• Sortie de la liste des pièces
• Création du rapport d'impression pour les ingénieurs de contrôle

Lors de la vérification des sollicitations de traction, compression, flexion et cisaillement, les valeurs de calcul de la capacité maximale sont comparées aux valeurs de calcul des sollicitations. Lorsque les composants sont simultanément soumis à la flexion et à la compression, une interaction est effectuée. La vérification RF-/MAST permet à l'utilisateur de choisir si les coefficients pour la formule d'interaction doivent être déterminés selon la méthode 1 (Annexe A) ou la méthode 2 (Annexe B).

Pour la vérification du flambement par flexion, il n'est pas nécessaire d'indiquer le degré d'élancement ni la charge de bifurcation critique pour le cas de flambement déterminant. Le module calcule automatiquement tous les coefficients nécessaires pour la valeur de calcul de la capacité en flexion. RF-/MAST calcul la flèche élastique idéale de flexion-torsion indépendamment pour chaque barre à chaque point x de la section.
