Moduł dodatkowy TOWER Design dla RSTAB 8

TOWER Design służy do wymiarowania masztów kratowych zgodnie z EN 1993-1, EN 1993-3-1 i EN 50341.

Podczas obliczeń uwzględniane są odpowiednie dane wejściowe z modułów dodatkowych TOWER Structure, TOWER Equipment, TOWER Loading oraz TOWER Effective Lengths.

Wymiarowanie prętów kratowych zgodnie z Eurokodem

Ogółem: 4

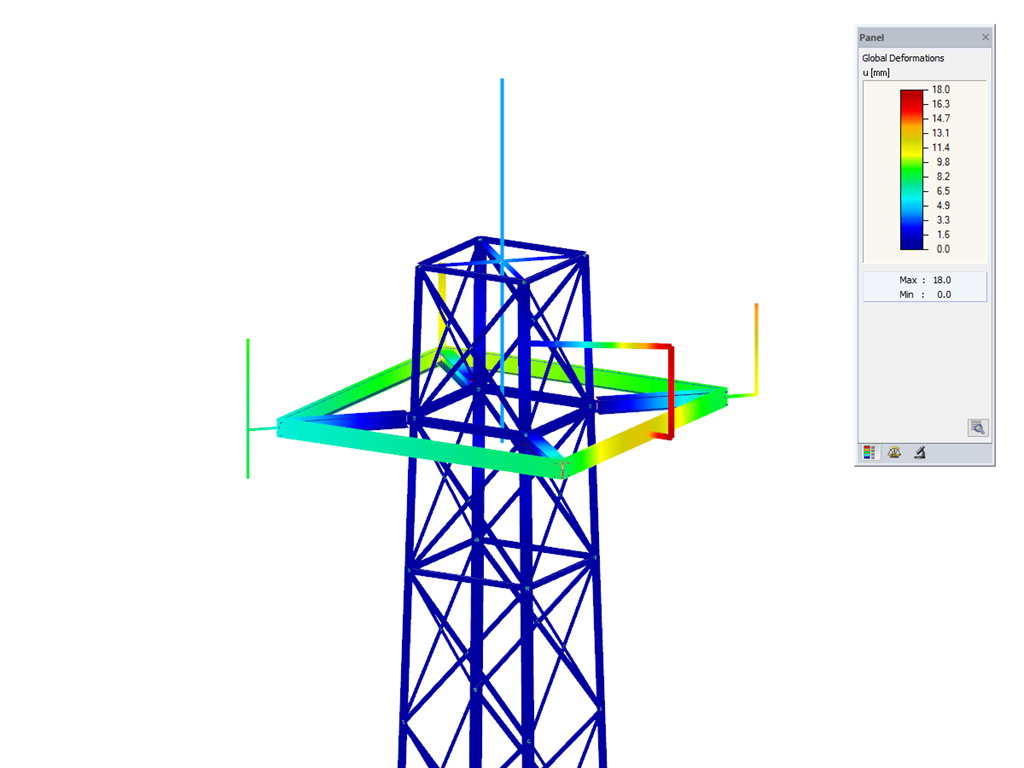

Moduł dodatkowy RF-/TOWER Design dla RFEM/RSTAB | Wymiarowanie prętów kratowych wieży według Eurokodu

RF-/TOWER Design | Funkcje

Uwzględnianie danych z innych modułów RF-/TOWER (Structure, Equipment, Loading, Effective Lengths)
Automatyczna klasyfikacja przekroju
Wymiarowanie trójkątnych i czworobocznych kratowych konstrukcji wsporczych zgodnie z EN 1993-1-1, EN 1993-3-1 i EN 50341 wraz z załącznikami krajowymi
Analiza wyboczenia giętnego elementów kratownicy na podstawie współczynnika smukłości efektywnej z uwzględnieniem warunków stężenia i podparcia
Obliczanie wyposażenia, na przykład podestów według EN 1993-1-1
Przejrzyste wyświetlanie wyników wraz z odpowiednimi parametrami w tabelach wyników
Wykaz materiałów
Tworzenie protokołu wydruku gotowego do dalszej analizy

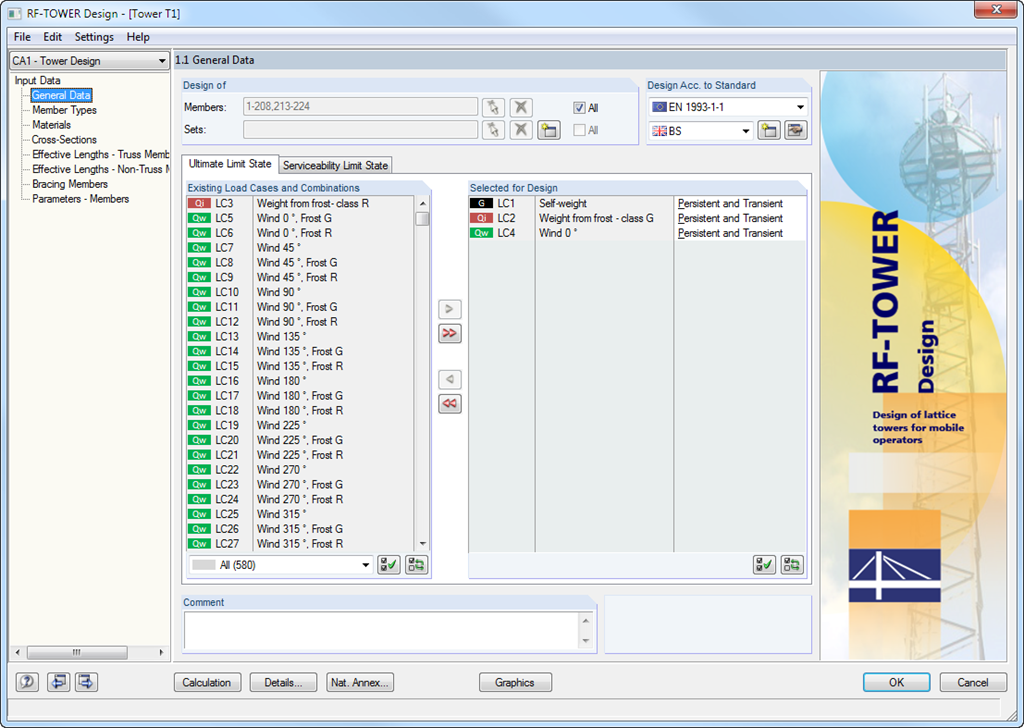

RF-/TOWER Design | Wprowadzanie danych

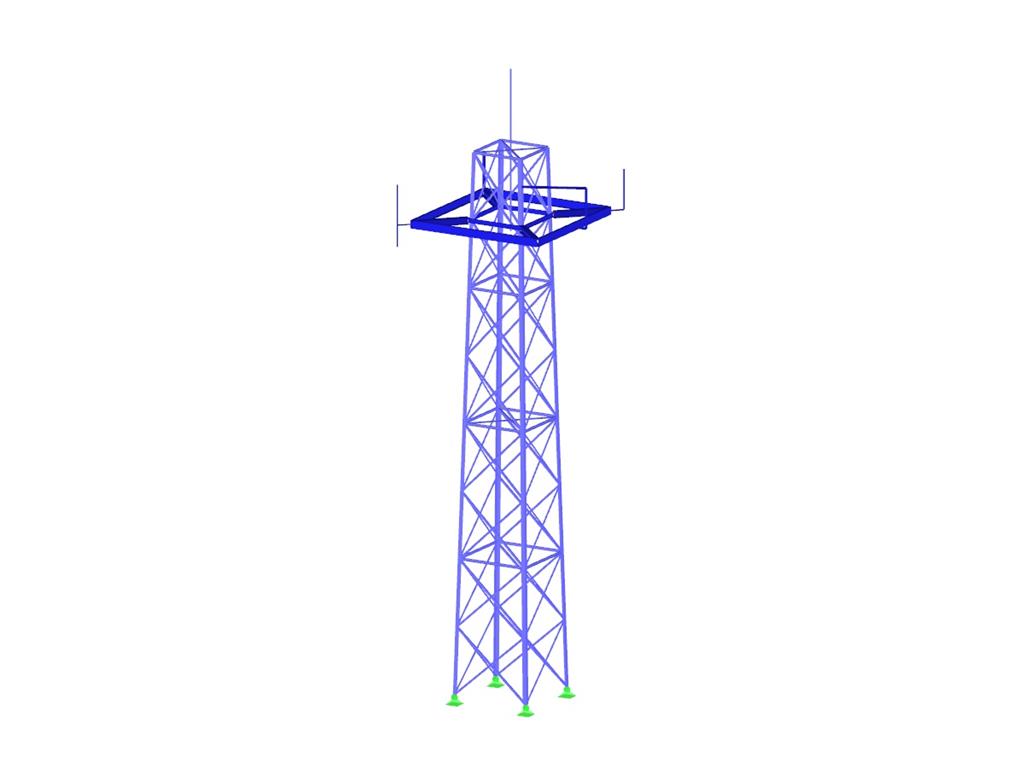

Pręty trójkątnych i czworobocznych masztów kratowych przydzielane są automatycznie, o ile maszt kratowy został wygenerowany w modułach dodatkowych RF-/TOWER Structure i RF-/TOWER Equipment.

Pręty można też przydzielać ręcznie. W RF-/TOWER Design można wykorzystać długości efektywne prętów kratownicowych, wygenerowane w module dodatkowym RF-/TOWER Effective Lengths. Możliwe jest również ręczne wprowadzenie danych.

Zgodnie z normami EN 1993-3-1 i EN 50341 dla prętów stężających i prętów stężających można zdefiniować różne przypadki stężenia i typy podpór.

RF-/TOWER Design | Obliczenia

Przy sprawdzaniu wytrzymałości na rozciąganie, ściskanie, zginanie i siłę poprzeczną, wartości obliczeniowe maksymalnej wytrzymałości są zestawiane z wartościami obliczeniowymi oddziaływań. Jeżeli elementy są jednocześnie obciążone zginaniem i ściskaniem, przeprowadzana jest interakcja. RF-/MAST Obliczenia umożliwia użytkownikowi wybór, czy współczynniki do formuły interakcji mają być obliczane zgodnie z metodą 1 (Załącznik A) czy metodą 2 (Załącznik B).

Do przeprowadzenia dowodu na zgięcie nie jest konieczne podanie smukłości lub idealnego obciążenia krytycznego dla przypadku wyboczeniowego. Moduł automatycznie oblicza wszystkie niezbędne współczynniki do wartości obliczeniowej wytrzymałości na zginanie. Idealny moment krytyczny pokrętno-wyginający RF-/MAST Obliczenia wyznacza samodzielnie dla każdego pręta na każdym miejscu x przekroju.

RF-/TOWER Design | Wydanie

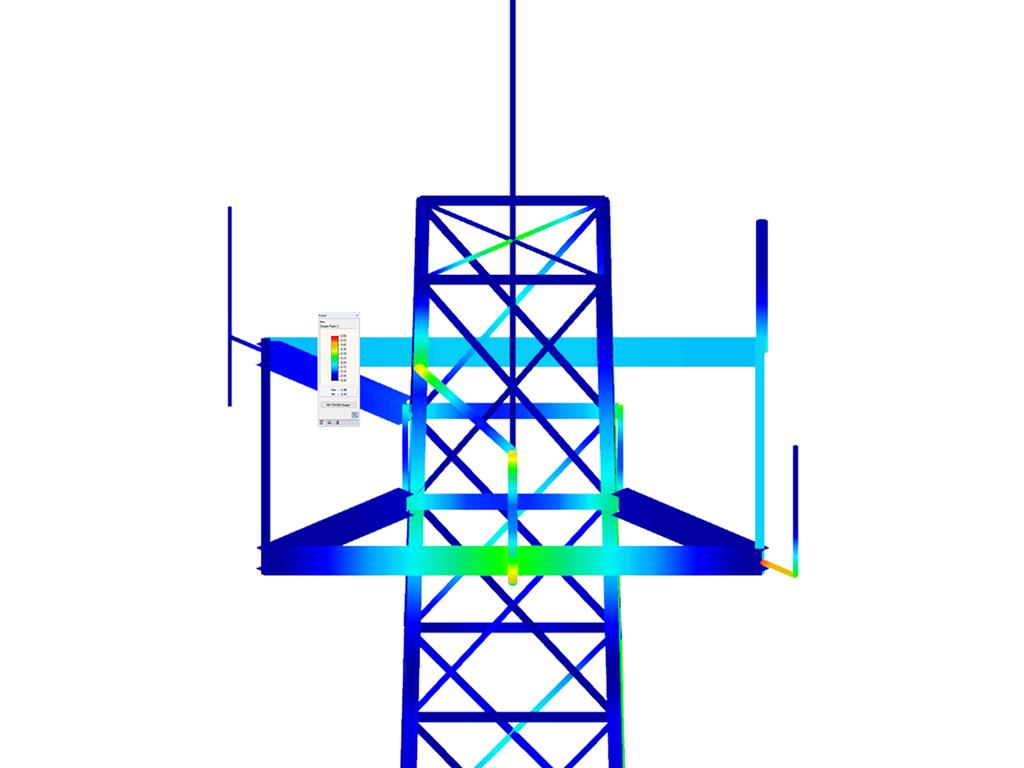

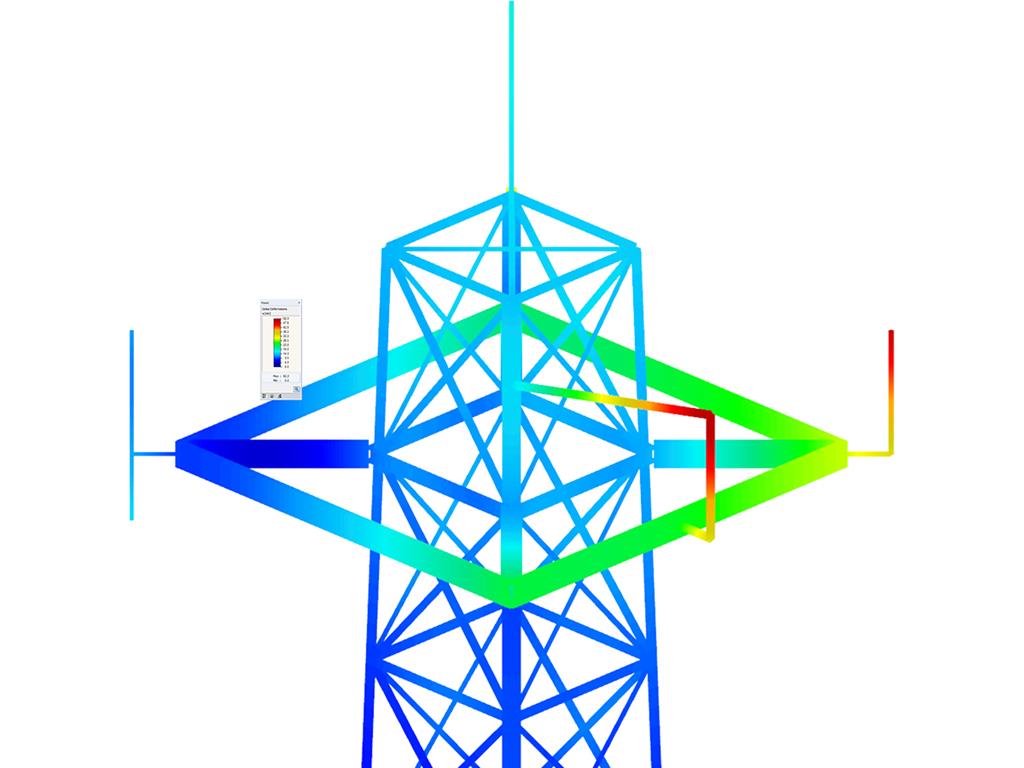

Wyniki wyświetlane są w przejrzystych oknach modułu. Oprócz wyników wyświetlane są również wszystkie parametry związane z obliczeniami. Podczas obliczania automatycznie generowany jest wykaz materiałów.

Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Zawartość protokołu wydruku i zakres danych wyjściowych dla każdej analizy mogą być dobrane indywidualnie.
