Přídavný modul TOWER Design pro RSTAB 8

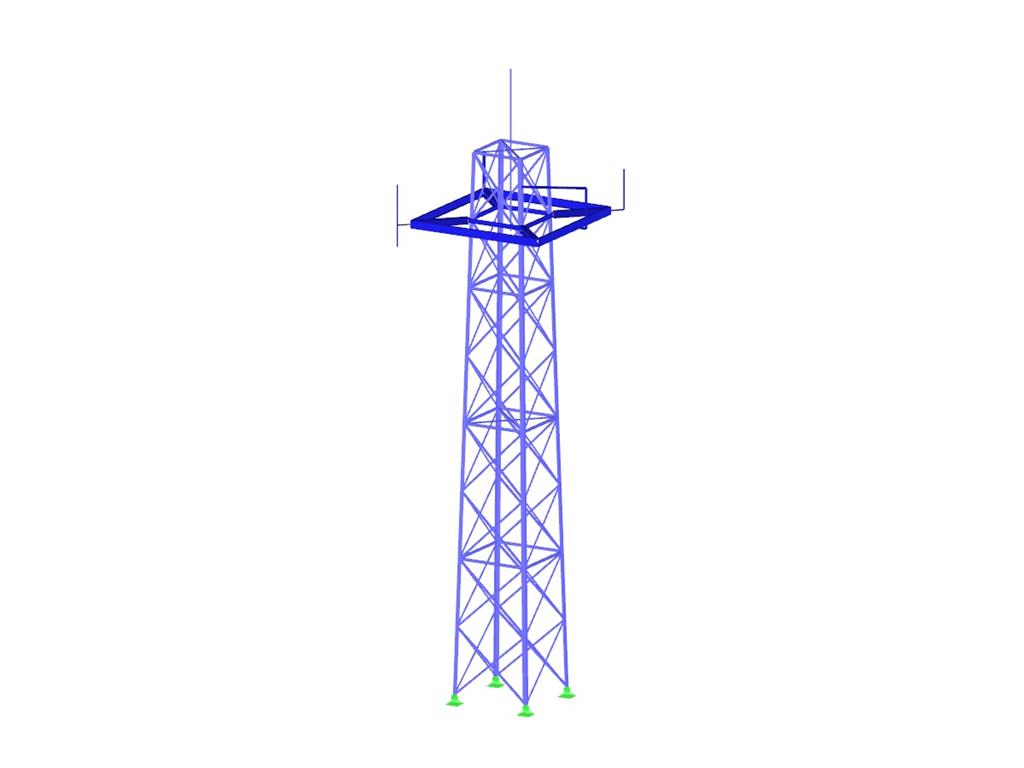

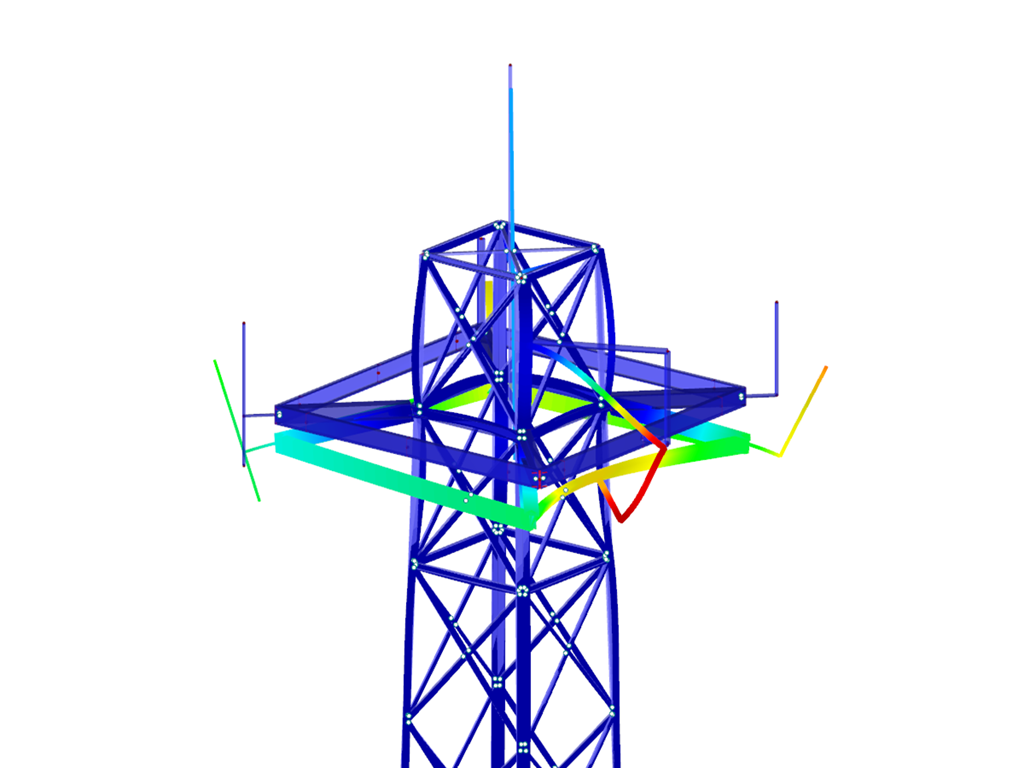

V přídavném modulu TOWER Design jsou posuzovány příhradové stožáry podle EN 1993‑1‑1, EN 1993‑3‑1 a EN 50341.

Při posouzení se zohlední příslušné vstupní údaje a výsledky z přídavných modulů TOWER Structure , TOWER Equipment , TOWER Loading a TOWER Effective Lengths.

Posouzení příhradových nosníků podle Eurokódu

Celkový počet: 4

RF-/TOWER Design | Základní funkce

Zohlednění vstupních dat z ostatních přídavných modulů RF-/TOWER (Structure, Equipment, Loading, Effective Lengths)
Automatická klasifikace průřezů
Posouzení trojúhelníkových a čtyřbokých příhradových stožárů podle EN 1993-1-1, EN 1993-3-1 a EN 50341 včetně národních příloh
Analýza rovinného vzpěru příhradových nosníků na základě účinné poměrné štíhlosti v závislosti na vyztužení a podporových podmínkách
Posouzení příslušenství stožárů, například plošin podle normy EN 1993-1-1
Přehledné zobrazení výsledků včetně příslušných parametrů v tabulkách výsledků
Výkaz materiálu
Ověřitelný tiskový protokol

RF-/TOWER Design | Údaje

Pruty trojúhelníkových a čtyřbokých příhradových stožárů se přiřadí automaticky, pokud byl příhradový stožár vygenerován v přídavných modulech RF-/TOWER Structure a RF-/TOWER Equipment.

Manuální přiřazení posuzovaných prutů je také možné. V modulu RF-/TOWER Design lze použít vzpěrné délky prutů stožáru vytvořené v přídavném modulu RF-/TOWER Effective Lengths. Možné je také ruční zadání.

V souladu s normami EN 1993-3-1 a EN 50341 lze zadat různé případy vyztužení, typy podpor pro pruty nárožníků a pruty ztužení.

RF-/TOWER Design | Posouzení

Při posuzování tahové, tlakové, ohybové a smykové namáhavosti jsou návrhové hodnoty maximální namáhavosti porovnávány s návrhovými hodnotami zatížení. Jsou-li konstrukční prvky současně namáhány ohybem a tlakem, provádí se interakce. RF-/MAST Posouzení umožňuje uživateli zvolit, zda mají být součinitele pro interakční rovnici určeny podle postupu 1 (Příloha A) nebo postupu 2 (Příloha B).

Pro prokázání stabilitního ohybu není nutné uvádět štíhlost ani ideální bifurkační zatížení rozhodujícího případu vybočení. Modul automaticky vypočítá všechny potřebné součinitele pro návrhovou hodnotu ohybové namáhavosti. Ideální moment klopení pro ohyb RF-/MAST Posouzení samostatně stanoví pro každou tyč na každém místě x profilu.

RF-/TOWER Design | Vydání

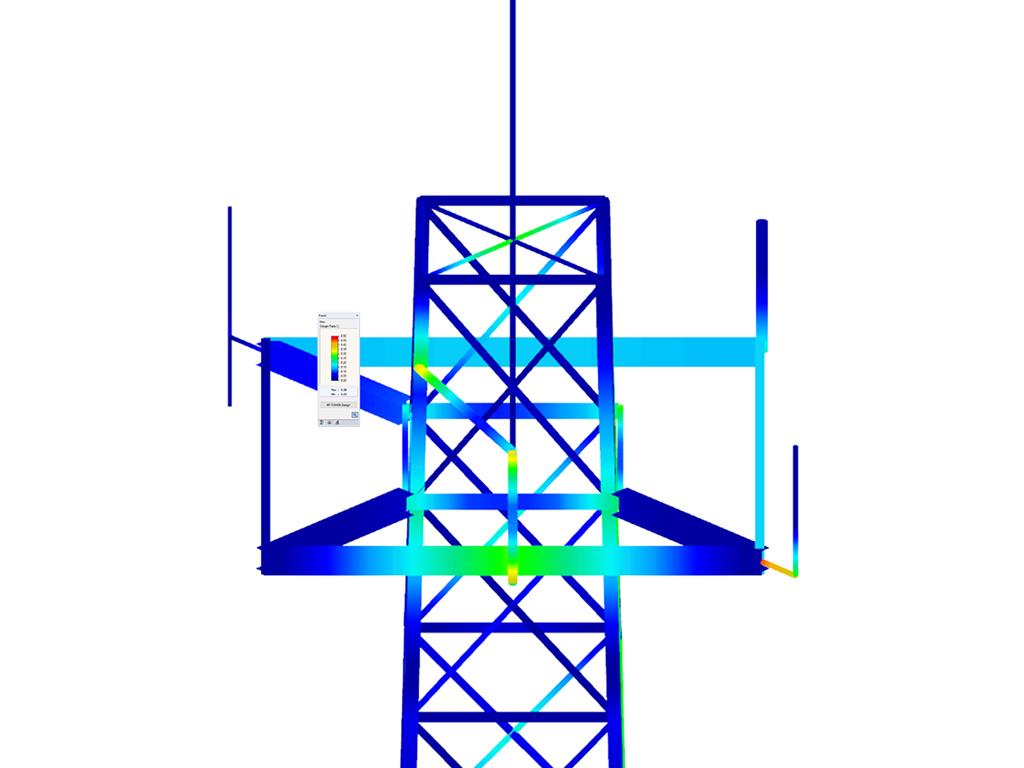

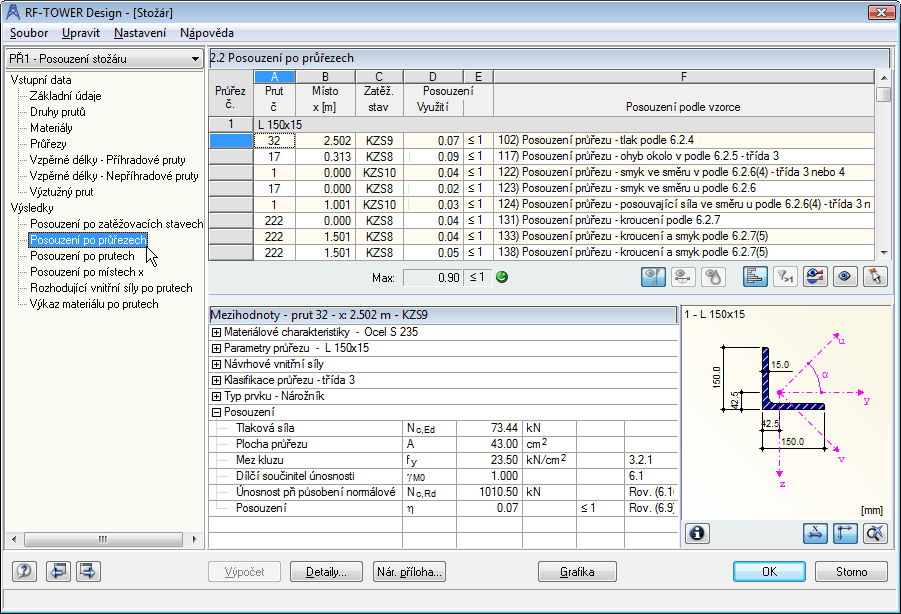

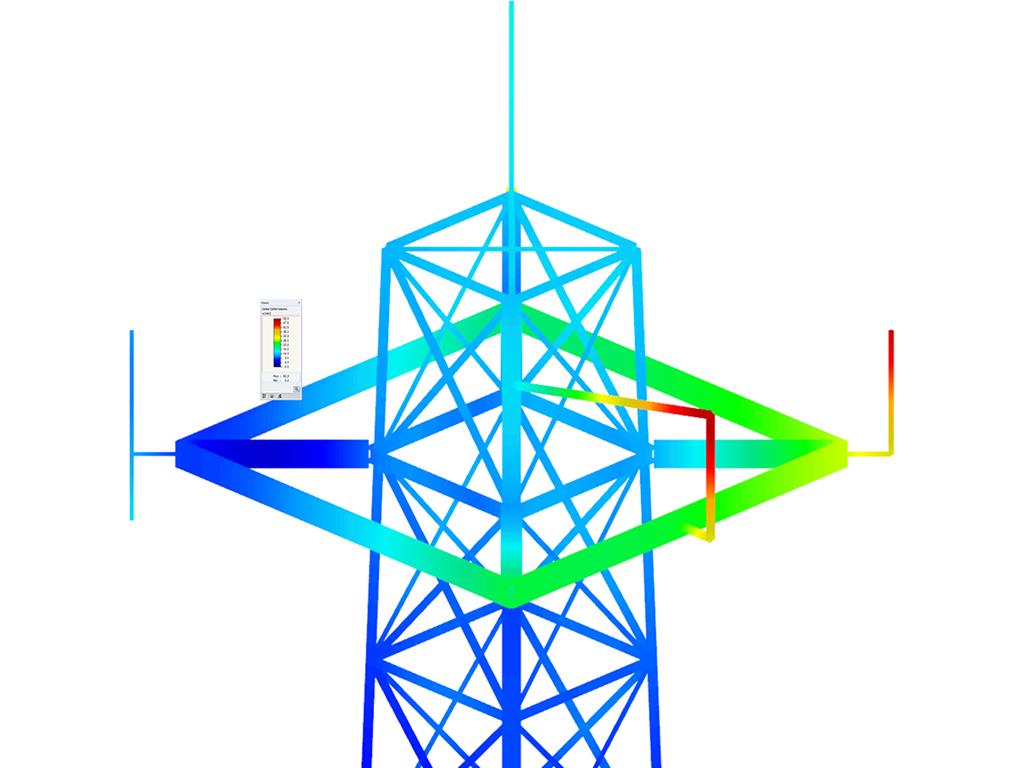

Výsledky se zobrazí v přehledně uspořádaných oknech modulu. Výstupní údaje obsahují kromě výsledků posouzení také všechny související parametry. Během výpočtu se automaticky vytvoří výkaz materiálu.

Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Navíc je možné cíleně vybrat obsah tiskového protokolu a požadovaný rozsah výsledků pro jednotlivá posouzení.
