RSTAB 8-Zusatzmodul MAST Bemessung

Im Zusatzmodul MAST Bemessung werden Gittermasten nach EN 1993-1-1, EN 1993-3-1 und EN 50341 bemessen.

Entsprechende Eingaben aus den Zusatzmodulen MAST Struktur, MAST Anbauten, MAST Belastung und MAST Knicklängen werden in der Bemessung berücksichtigt.

Bemessung von Gittermaststäben nach Eurocode

Gesamtanzahl: 4

RF-/MAST Bemessung | Leistungsmerkmale

Berücksichtigung der Eingaben aus den anderen RF-/MAST-Zusatzmodulen (Struktur, Anbauten, Belastung, Knicklängen)
Automatische Querschnittsklassifizierung
Bemessung von dreiseitigen und vierseitigen Gittermasten nach EN 1993-1-1, EN 1993-3-1 und EN 50341 inkl. Nationaler Anhänge
Biegeknicknachweise der Fachwerkstäbe auf Grundlage des effektiven Schlankheitsgrades in Abhängigkeit von Ausfachungen und Lagerungsbedingungen
Bemessung der Anbauten, wie beispielsweise Bühnen nach EN 1993-1-1
Übersichtliches Darstellen der Ergebnisse inkl. der relevanten Parameter in den Ergebnistabellen
Ausgabe einer Stückliste
Erstellung eines prüffähigen Ausdruckprotokolls

RF-/MAST Bemessung | Eingabe

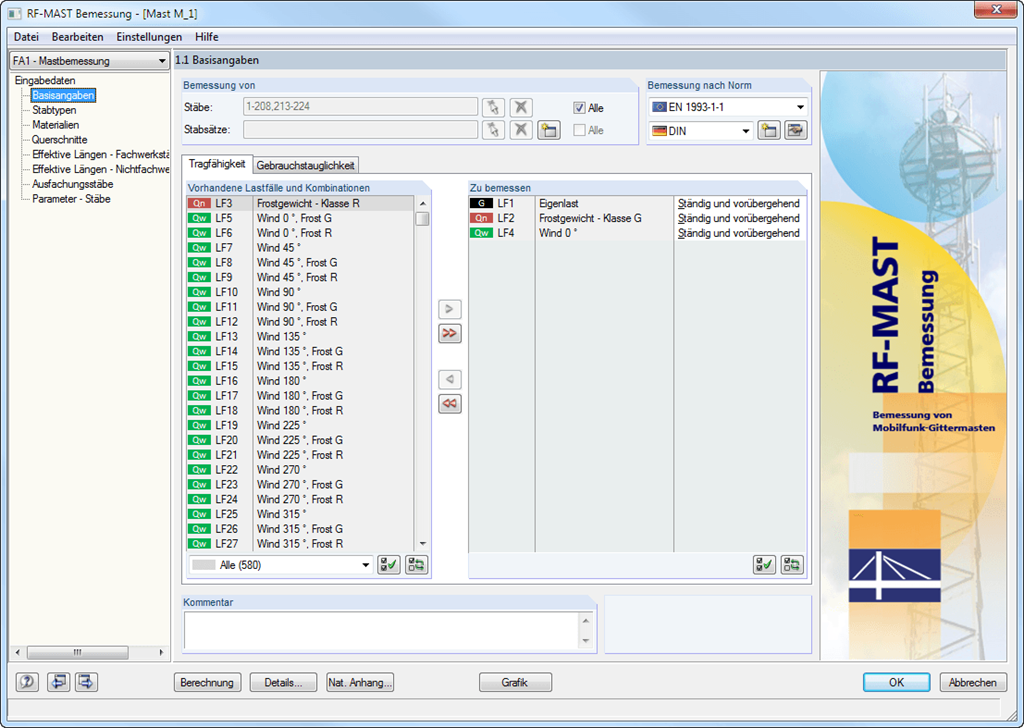

Die Zuordnung der Stäbe der dreiseitigen bzw. vierseitigen Gittermaste erfolgt automatisch, sofern der Gittermast mit den Zusatzmodulen RF-/MAST Struktur und RF-/MAST Anbauten erstellt wurde.

Es ist jedoch auch eine manuelle Zuordnung der zu bemessenden Stäbe möglich. Wurden mit dem Modul RF-/MAST Knicklängen die effektiven Längen der Gitterstäbe bestimmt, so können diese im Modul RF-/MAST Bemessung benutzt werden. Eine manuelle Eingabe ist ebenfalls möglich.

Entsprechend den Normen EN 1993-3-1 und EN 50341 können für die Eckstielstäbe und die Ausfachungsstäbe verschiedene Ausfachungsfälle und Lagerungsarten angegeben werden.

RF-/MAST Bemessung | Bemessung

Bei den Nachweisen der Zug-, Druck-, Biege- und Querkraftbeanspruchung werden die Bemessungswerte der maximalen Beanspruchbarkeit den Bemessungswerten der Einwirkungen gegenübergestellt. Werden Bauteile gleichzeitig auf Biegung und Druck belastet, wird eine Interaktion durchgeführt. RF-/MAST Bemessung ermöglicht dem Anwender die Wahl, ob für die Interaktionsformel die Beiwerte nach Verfahren 1 (Anhang A) oder Verfahren 2 (Anhang B) ermittelt werden sollen.

Für die Nachweisführung des Biegeknickens ist weder die Angabe des Schlankheitgrades noch der idealen Verzweigungslast des maßgebenden Knickfalls erforderlich. Das Modul berechnet automatisch alle erforderlichen Beiwerte für den Bemessungswert der Biegebeanspruchbarkeit. Das ideale Biegedrillknickmoment ermittelt RF-/MAST Bemessung selbständig für jeden Stab an jeder x-Stelle des Querschnitts.

RF-/MAST Bemessung | Ausgabe

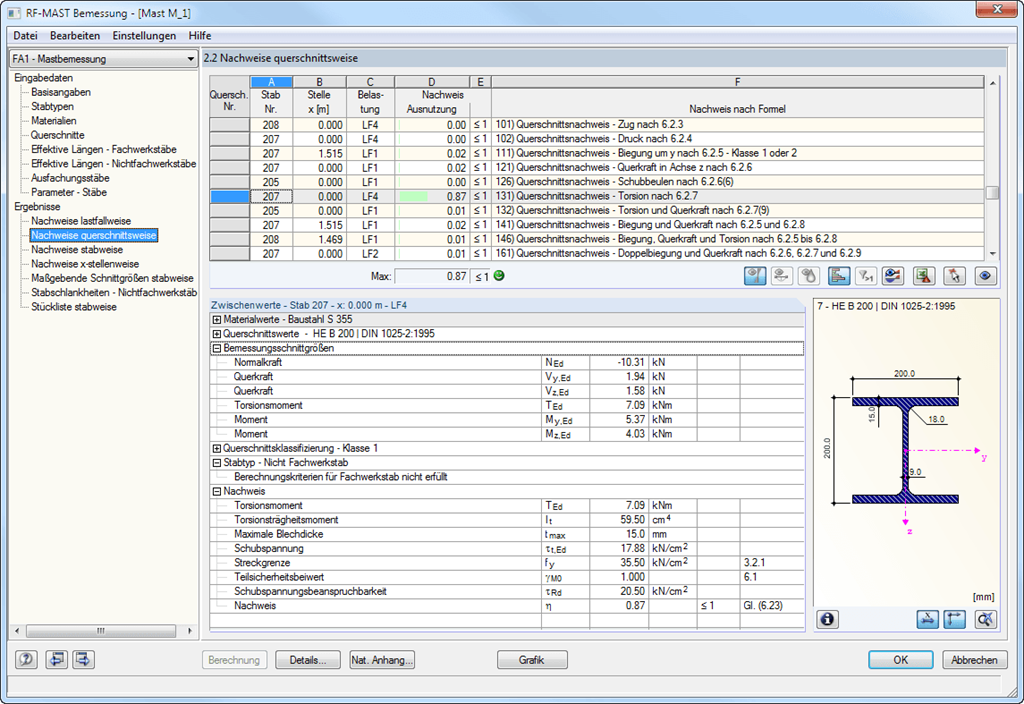

Die Ausgabe der Ergebnisse erfolgt in übersichtlichen Tabellen im Modul. Neben den Nachweisen werden alle bemessungsrelevanten Parameter ausgegeben. Eine Stückliste wird automatisch mit der Berechnung generiert.

Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe lassen sich gezielt selektieren.
