Le module additionnel RF-CUTTING-PATTERN calcule et organise les patrons de coupe pour les structures à membrane. Les conditions aux limites des patrons de coupe pour les surfaces courbes sont définies par des lignes de contour, des lignes de coupe planes ou géodésiques indépendantes. La mise à plat des formes est effectuée selon la méthode de l'énergie potentielle minimale.
Pour chaque patron de coupe, vous pouvez appliquer la compensation dans les directions de gauchissement et de trame. Sie haben die Möglichkeit, einen bestimmten Kompensationswert für jede Begrenzungslinie sowie Überlappungen für den Fertigungsprozess festzulegen.

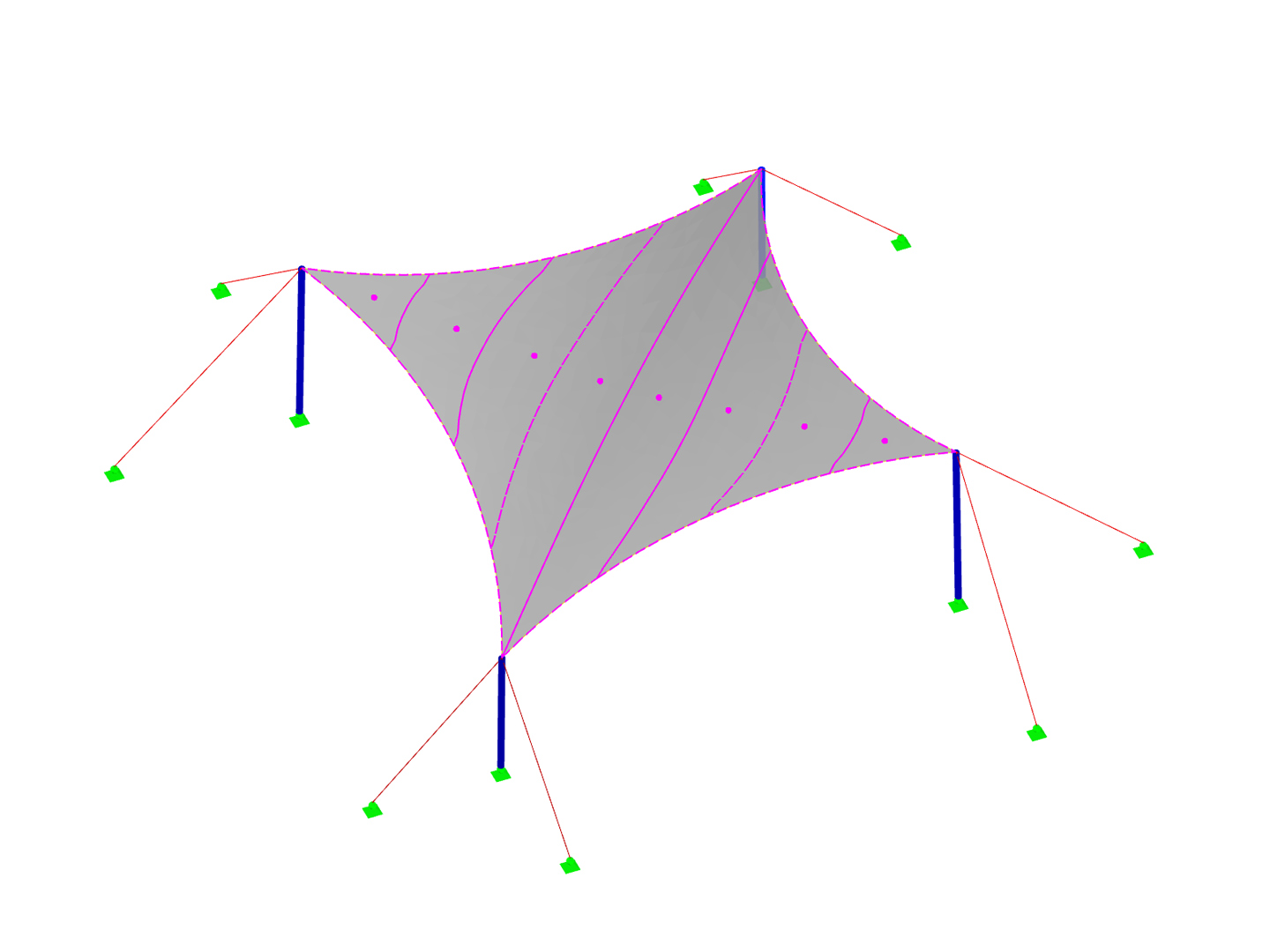

RF-CUTTING-PATTERN est activé dans l'onglet Options des Données de base du modèle RFEM et « Patron de coupe » apparaît dans les données du modèle. Si la surface de la membrane/toile est trop grande à la position d'origine, elle peut être divisée par des lignes de coupe.
Les lignes de contour, les compensations et les tolérances sont ensuite définies pour chaque patron.
Étapes :
Création de lignes de coupe
Création du patron en sélectionnant les lignes de contour ou par génération partiellement automatique
Sélection libre de l'orientation de la chaîne et de la trame en entrant l'angle
Application des valeurs de compensation
Définition facultative de différentes compensations pour les lignes de contour
Différentes tolérances (soudure, ligne de contour)
Représentation préliminaire du patron de coupe dans la fenêtre graphique latérale sans lancer le calcul non linéaire principal
Le calcul non-linéaire itératif adopte la géométrie réelle du maillage (plat, simple courbure, double courbure) de la surface sélectionnée et met à plat le patron selon la méthode de l'énergie potentielle minimale tout en considérant les propriétés du matériau isotrope.
L'objectif de cette méthode est de compresser la géométrie du maillage dans une presse en supposant un contact sans frottement afin de trouver un état où les contraintes dues à la mise à plat du composant dans le plan sont à l'équilibre. On obtient ainsi le patron de coupe facilement mais avec une précision optimale. La compensation de la chaîne, de la trame et des lignes de contour sont considérées. Les tolérances définies sur les lignes de contour sont ensuite appliquées à la géométrie de surface plane résultante.
Fonctionnalités :
Minimisation de l'énergie de distorsion lors du processus de mise à plat pour des coupes très précises
Application adaptée à quasiment tous les maillages
Détection des définitions de patrons de coupe adjacents pour conserver les mêmes longueurs
Après le calcul, l'onglet « Coordonnées du point » s'affiche dans le patron de coupe. Les résultats sont donnés sous forme de tableau de coordonnées et de surface dans la fenêtre graphique. Ce tableau contient les coordonnées mises à plat de chaque nœud du maillage en fonction du centre de gravité du patron de coupe. Le patron de coupe est affiché dans une fenêtre graphique avec le système de coordonnées du centre de gravité. La ligne des nœuds sélectionnée de tableau est indiquée par une flèche dans la fenêtre graphique. L'aire du patron de coupe est en outre affichée sous le tableau des nœuds.
Les résultats habituels (contraintes, déformations, etc.) sont de plus affichés dans le cas de charge RF-CUTTING-PATTERN dans RFEM. Fonctionnalités :
Résultats dans un tableau avec informations sur le patron de coupe
Tableau s'adaptant au graphique
Export de la géométrie mise à plat dans un fichier DXF
Sortie des déformations après la mise à plat pour évaluer les patrons de coupe
