Halle de tennis en bois : combinaison de calcul de structure et de fondations innovantes

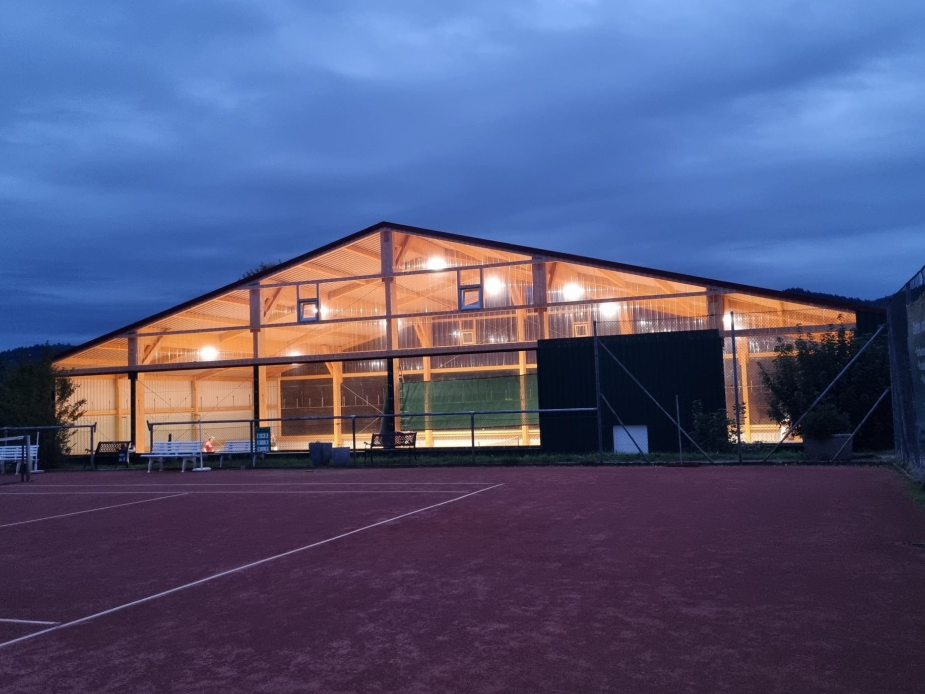

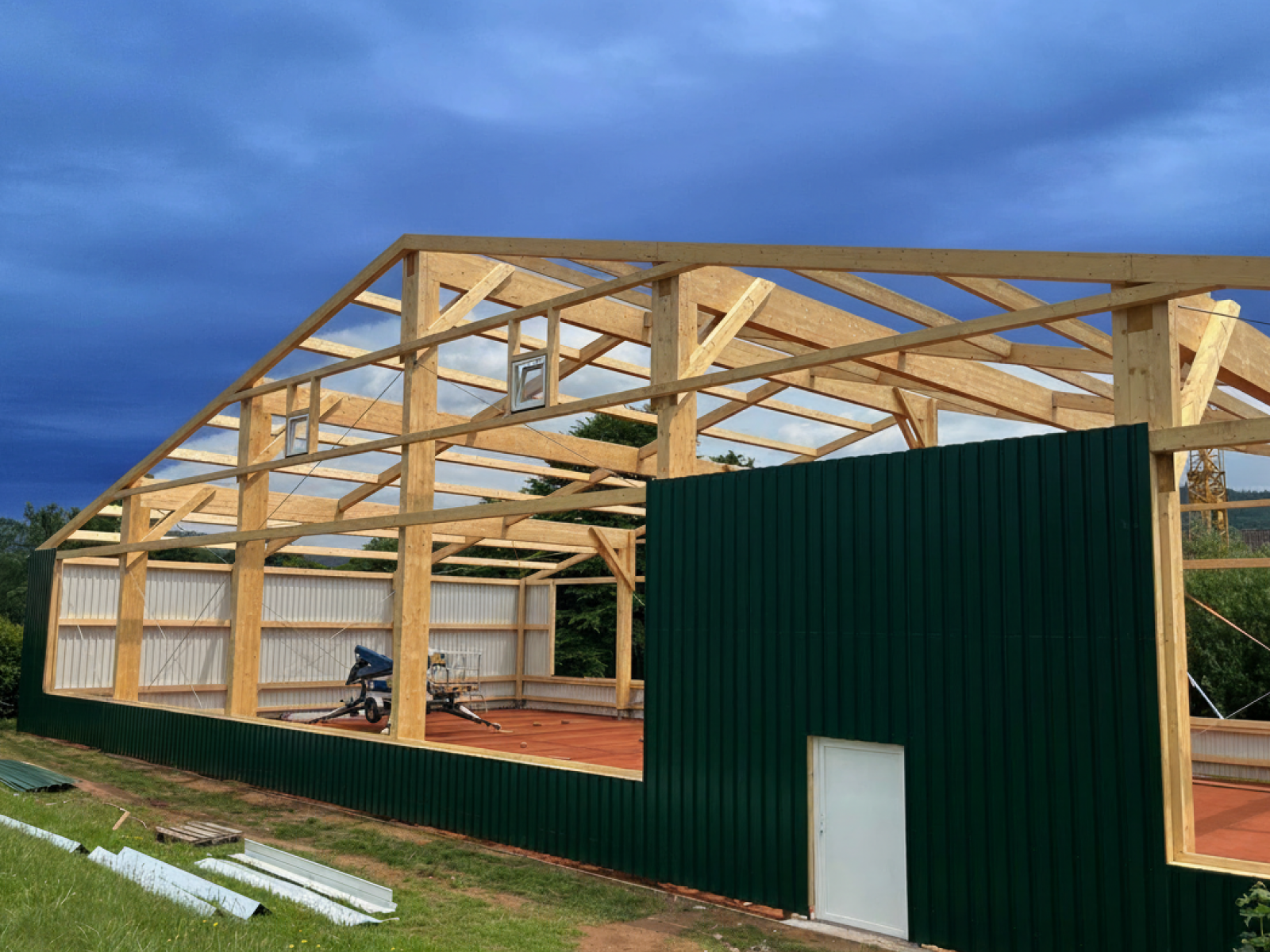

La halle de tennis présente des dimensions maximales d’environ 36,0 m x 18,0 m et une hauteur d’environ 9,4 m. Elle a été réalisée en construction bois traditionnelle. La descente des charges verticales s’effectue via les pannes, les traverses secondaires et les poutres principales vers les poteaux en bois, puis dans les micropieux à vis. Le contreventement longitudinal de la halle est assuré par les portiques en bois et, dans le sens transversal, par les contreventement diagonaux en acier.

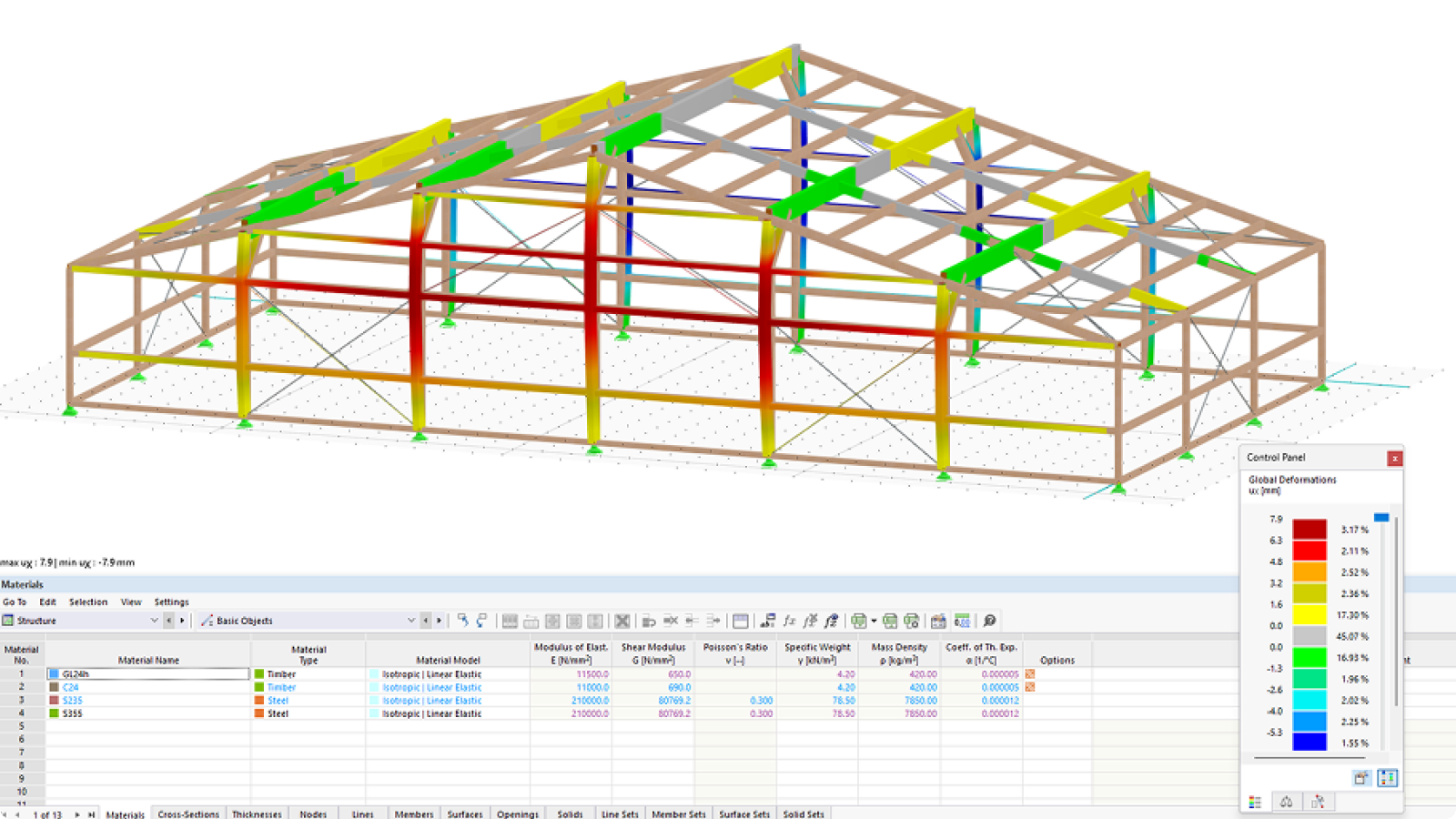

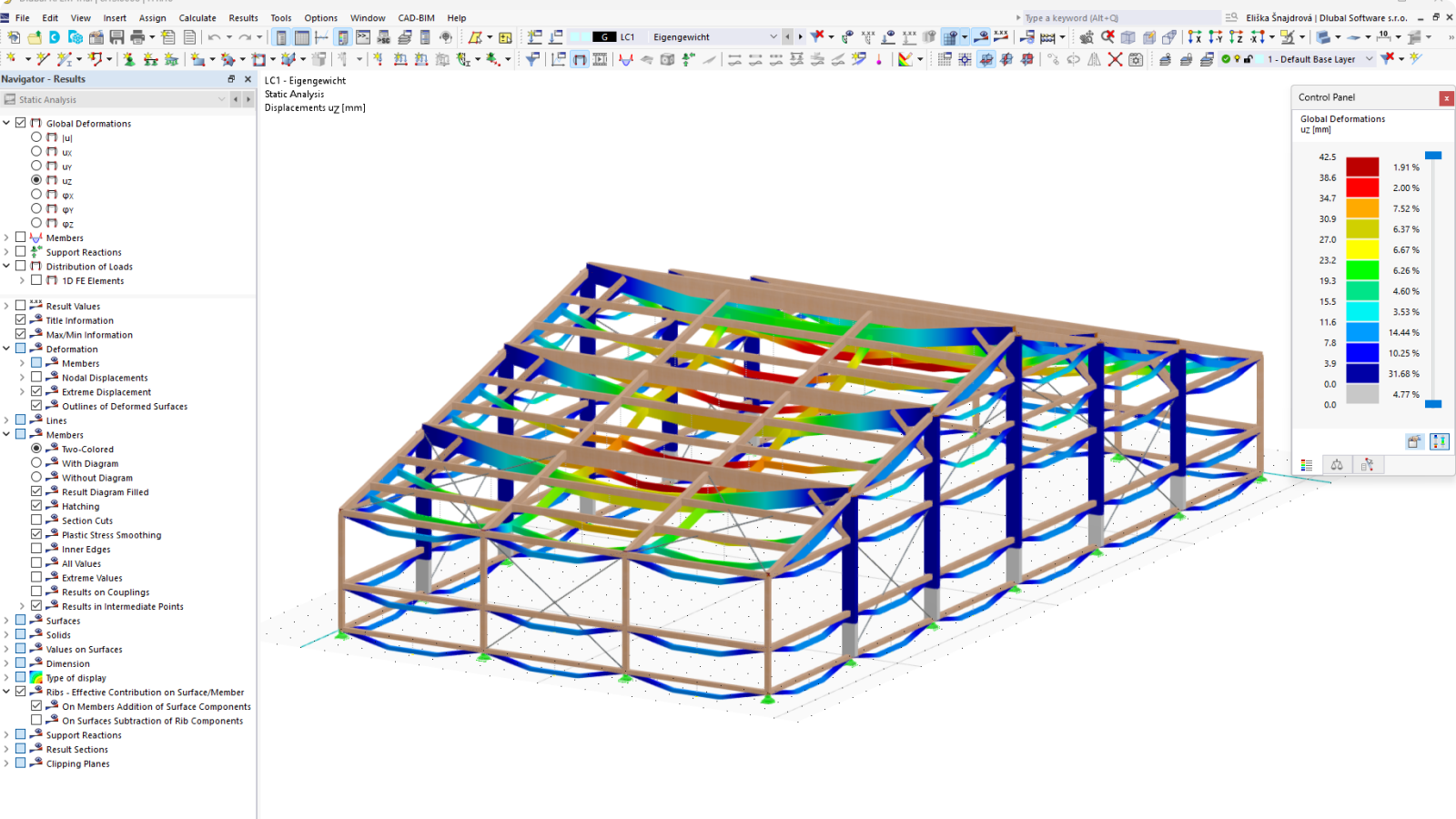

Fonctionnalités importantes dans RFEM qui facilitent le travail
Pour Martin Grella, deux fonctionnalités de RFEM sont particulièrement utiles. D’une part, la fonctionnalité « Charges surfaciques en charges de barre », qui lui facilite énormément le travail lorsque des charges de surface doivent être appliquées à des barres. Cette fonction permet de gagner beaucoup de temps, car elle automatise le processus et distribue correctement les charges sur les barres correspondantes.
D’autre part, l’interface entre RFEM et Tekla Structures est une fonctionnalité qu’il utilise fréquemment. Elle permet de transférer directement dans Tekla le modèle de calcul, y compris les informations de section. Ainsi, il n’est pas nécessaire de reprendre chaque détail manuellement, mais il est possible de poursuivre rapidement le travail de planification détaillée avec le même modèle. Cela accroît considérablement l’efficacité et réduit les erreurs.
Micropieux à vis : une solution flexible pour les structures légères
Les micropieux à vis sont des pieux à refoulement composés, conformément à la norme DIN EN 12699, en acier galvanisé à chaud, partiellement avec des filetages servant de fondation profonde extensibles. Les diamètres extérieurs des tubes varient d’environ 9,0 à 14,0 cm. Selon la capacité portante du sol de fondation, ils sont vissés dans le sol avec des longueurs de 1,0 à 10,0 m.
Ils constituent une solution très efficace et simple, en particulier pour les constructions légères, les constructions modulaires ou les sols à faible capacité portante. Ils activent également un cône de sol qui reprend le poids du terrain afin d’absorber, en plus des efforts de compression, les efforts de traction. Dans le cas de la salle de tennis, c’était idéal, car le terrain était déjà en place. La fondation pouvait être réalisée directement à l’endroit souhaité, sans travaux de terrassement. Pour nous, en tant que concepteurs, il est également avantageux de pouvoir mesurer la capacité portante de chaque pieu au moyen du couple de serrage qui se produit lors du vissage des pieux.
