Calcul avec des sections en acier américaines
Réponse
De nombreuses sections selon les codes américains sont intégrées dans la bibliothèque des sections.

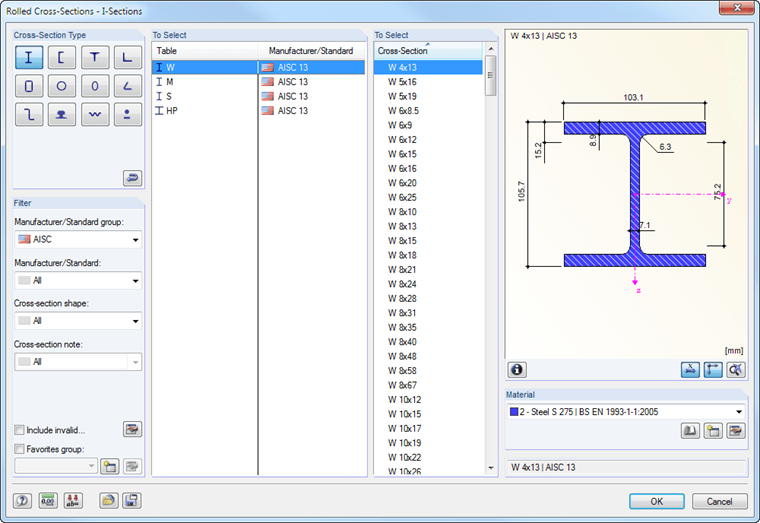

Par exemple, les types de sections suivants sont inclus:
Sections en W, en M, en S, en HP, en WT, en C
Outre la détermination des efforts internes, il est également possible de calculer les sections en acier selon la norme ANSI/AISC 360-10. Dans ce cas, le module additionnel RF-/STEEL AISC est requis.
