Comment définir une distance de repassage fixe, par exemple, de 15 cm et de 30 cm dans les tiges CONCRETE ou RF-CONCRETE?

Réponse

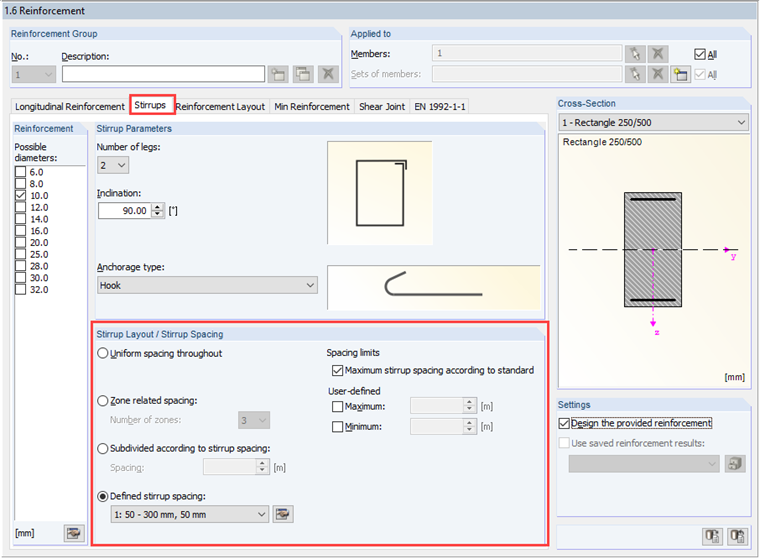

Vous pouvez trouver ce paramètre dans l'onglet «Etriers» de la fenêtre 1.6 (voir la Figure 01): L'option Déverses d'étriers définies permet de définir des distances personnalisées, par exemple: 150 mm et 300 mm. Procédez comme suit :

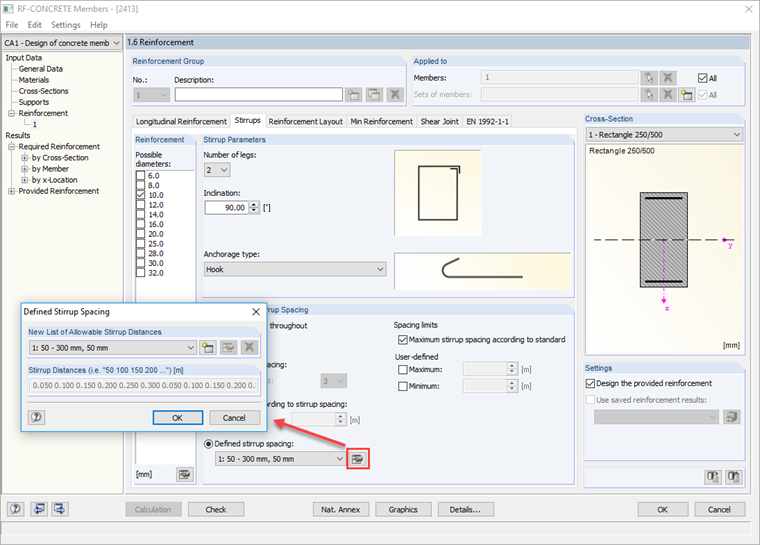

  1. Cliquez sur le bouton [Espacements des étriers définis] (voir la Figure 02).

  2. Cliquez sur le bouton [Nouveau] dans la boîte de dialogue "Espacement plan décalé".

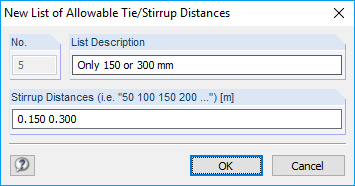

  3. Insérez les distances souhaitées dans les boîtes de dialogue «Nouvelle liste de longueur de bielle / étrier» (dans cet exemple, 0,150 et 0,300). Puis, vous affectez une Description à la liste, pour «Seulement 150 mm et 300 mm» (voir la Figure 03).

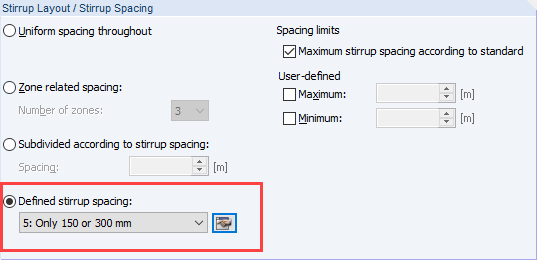

  4. Après avoir cliqué sur OK, la liste des espacements des étriers est disponible pour la vérification (voir la Figure 04).

Pour la configuration de l'armature d'effort tranchant, CONCRETE n'utilise que les distances admissibles.
