Dotaz

Jak mohu v betonu stanovit pevné vzdálenosti třmínků 15 cm a 30 cm?

Odpověď:

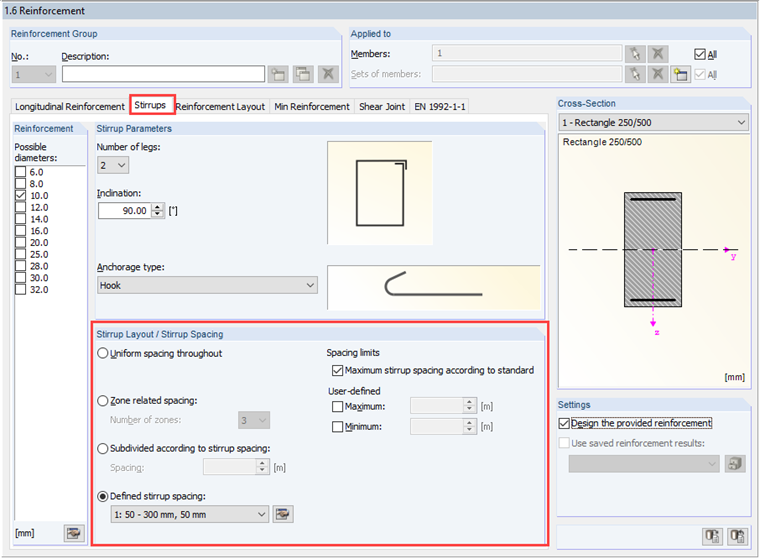

Tuto možnost nastavení najdete v záložce "Třmínky" v dialogu 1.6 (viz Obrázek 01): U možnosti Definované vzdálenosti třmínků můžete zadat uživatelsky definované vzdálenosti jako např. 150 mm a 300 mm. Postupujte následovně:

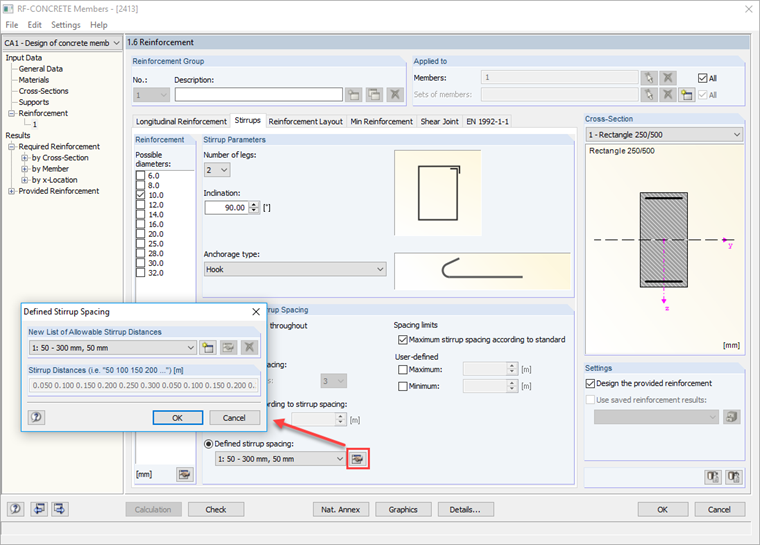

Klikněte na tlačítko [Definované vzdálenosti třmínků] (viz Obrázek 02).
V dialogu "Definované vzdálenosti třmínků" klikněte na tlačítko [Nový].

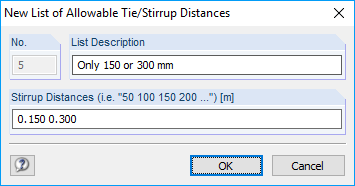

V dialogu "Nový seznam dovolených vzdáleností táhla/třmínku" zadejte požadované vzdálenosti (v příkladu 0,150 a 0,300). Poté seznamu přiřaďte označení, např. "Pouze 150 a 300 mm" (viz Obrázek 03).

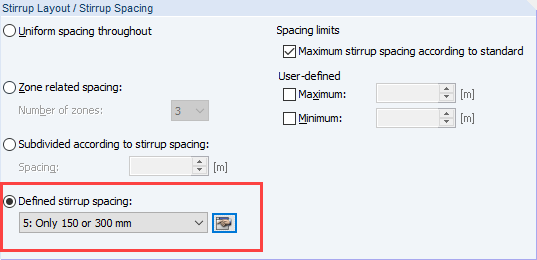

Po kliknutí na tlačítko OK se Vám zobrazí seznam vzdáleností třmínků pro posouzení (viz Obrázek 04).

Při návrhu třmínkové výztuže používá program CONCRETE pouze povolené vzdálenosti.

Možnosti nastavení pro uspořádání třmínků

Tlačítko a dialog "Definované vzdálenosti třmínků"

Zadání nového seznamu vzdáleností třmínků

Výběr vzdálenosti třmínků
