FAQ 002413 PL

14. lutego 2019

Markus Baumgärtel Moduły dodatkowe CONCRETE RF-CONCRETE

Jak zdefiniować stałą odległość prasowania na przykład 15 cm i 30 cm w prętach BETONOWYCH lub RF-CONCRETE?

Odpowiedź

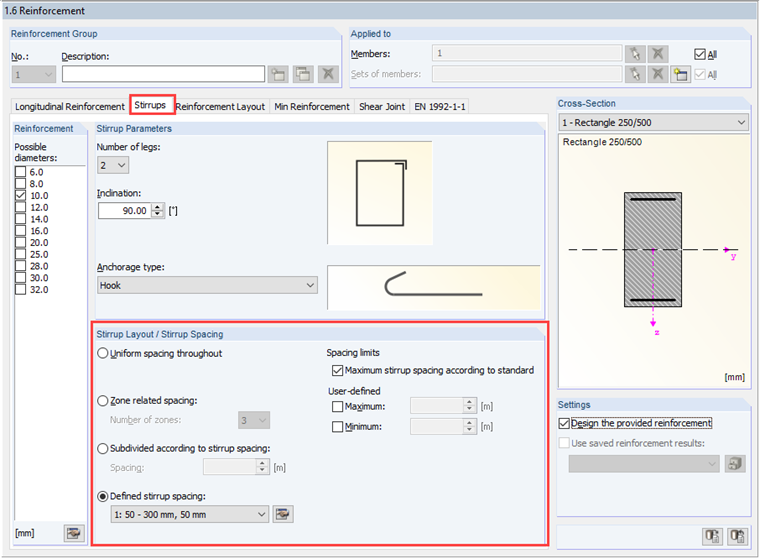

Ustawienie to można znaleźć w zakładce "Stukarze" w oknie 1.6 (patrz Rysunek 01): W opcji Zdefiniowane odległości prętów definiowane są zdefiniowane przez użytkownika odległości, na przykład: 150 mm i 300 mm. Postępować w następujący sposób:

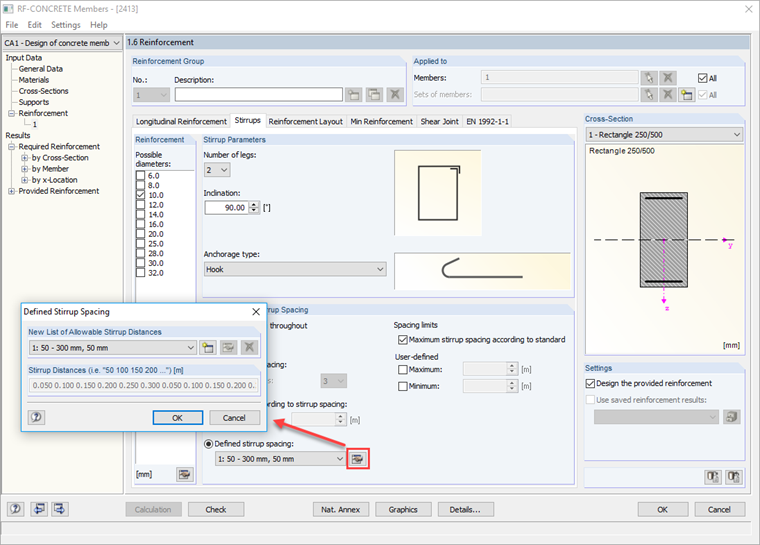

Kliknąć przycisk [Zdefiniowane odległości strzemion] (patrz Rysunek 02).
W oknie dialogowym "Zdefiniowane rozłożenia na przebiegi" należy kliknąć przycisk [Nowy].

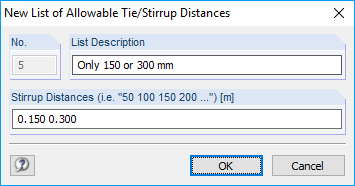

W oknie dialogowym (w tym przykładzie 0,150 i 0,300) należy wprowadzić żądane odległości w oknie dialogowym "Nowa lista dopuszczalnych rozpór / długości prętów". Przy tym do listy zostanie dodany Opis dla "Tylko 150 mm i 300 mm" (patrz Rysunek 03).

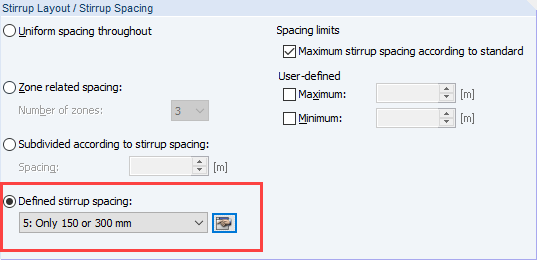

Po kliknięciu przycisku OK dla obliczeń dostępna jest lista rozstawu strzemion (patrz Rysunek 04).

W przypadku konfiguracji zbrojenia na ścinanie CONCRETE używa tylko dopuszczalnych odległości.

Słowa kluczowe

Zdefiniowane odległości prasowania odległości prasowania

Literatura

[1]	Manual RF-CONCRETE Members. (2017). Tiefenbach: Dlubal Software.
