J’ai modélisé une poutre à travée unique à partir de plusieurs barres. Pourquoi les signes de distribution de l’effort tranchant sont-ils partiellement incorrects ?

Q: J’ai modélisé une poutre à travée unique à partir de plusieurs barres. Pourquoi les signes de distribution de l’effort tranchant sont-ils partiellement incorrects ?

Très probablement, il n’y a pas d’orientation uniforme des barres.Dès que l’orientation des barres est uniforme (clic droit sur la barre → « Inverser l'orientation de la barre »), les signes du diagramme des efforts tranchants correspondent également.

Question

J’ai mod&#233;lis&#233; une poutre &#224; trav&#233;e unique &#224; partir de plusieurs barres. Pourquoi les signes de distribution de l’effort tranchant sont-ils partiellement incorrects ?

Accepted Answer

Tr&#232;s probablement, il n’y a pas d’orientation uniforme des barres.D&#232;s que l’orientation des barres est uniforme (clic droit sur la barre → &#171;&nbsp;Inverser l'orientation de la barre&nbsp;&#187;), les signes du diagramme des efforts tranchants correspondent &#233;galement.

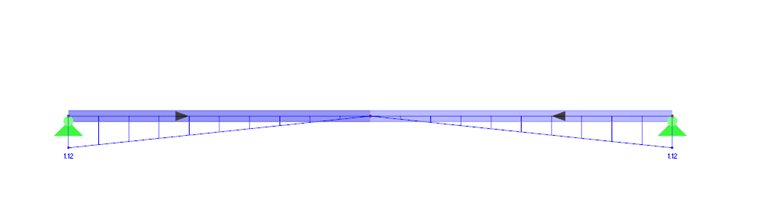

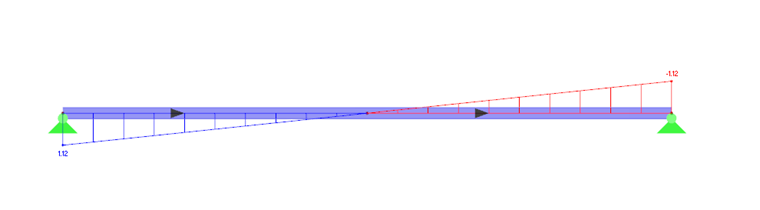

Signes incorrects de distribution des efforts tranchants en raison de l’orientation non-uniforme des barres

J’ai modélisé une poutre à travée unique à partir de plusieurs barres. Pourquoi les signes de distribution de l’effort tranchant sont-ils partiellement incorrects ?
