Barres

Dans l'onglet Barres de la boîte de dialogue « Configuration pour l’ELU », vous effectuez les réglages de base des vérifications à l’ELU des barres et ensembles de barres.

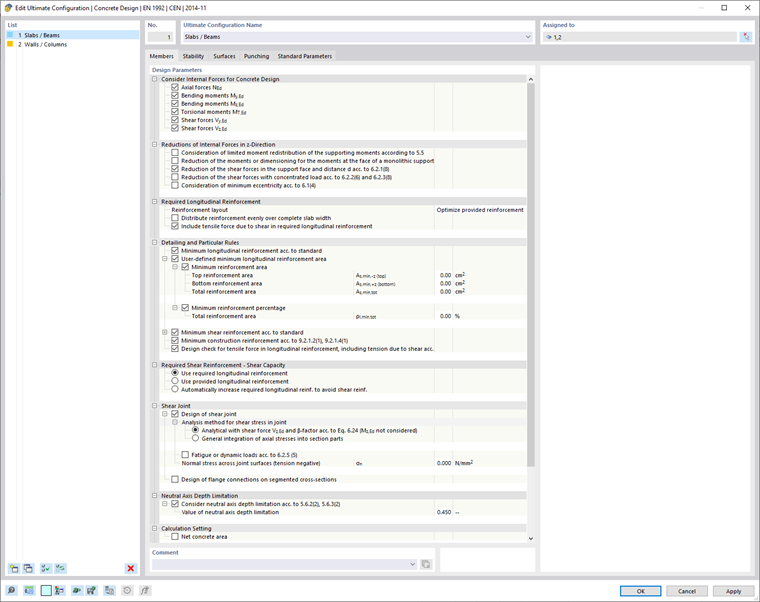

Modifier la configuration pour l’ELU - Barres

1. banner.important

Armature longitudinale nécessaire

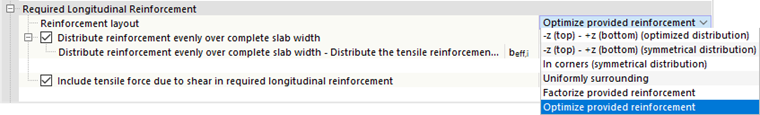

Disposition des armatures pour déterminer les armatures longitudinales requises

Disposition de l’armature

Avec la disposition de l’armature, vous pouvez influencer la détermination de l’armature longitudinale nécessaire. La liste propose différentes possibilités (voir image Disposition de l’armature).

La « Disposition de l’armature » influence le tracé de l’armature longitudinale nécessaire, qui est toujours affiché après la vérification – que les vérifications individuelles soient satisfaites ou non. Si, après la vérification, une barre avec l’armature longitudinale définie n’est pas suffisamment dimensionnée, vous pouvez comparer ce tracé de l’armature nécessaire avec le tracé de l’armature existante et en déterminer l’« Armature non couverte ». Celle-ci est disponible en tant que résultat.

Répartition uniforme de l’armature sur toute la largeur des plaques

Avec cette option, vous pouvez définir si, lors de la détermination de l’armature longitudinale nécessaire, toute la largeur des plaques de la barre nervurée (toute la largeur de semelle) ou seulement la largeur de la section rectangulaire doit être prise en compte.

Inclure l’effort de traction dû au cisaillement dans l’armature longitudinale nécessaire

La case à cocher détermine si la composante de l’effort de traction issue de l’effort tranchant (épure d’arrêt des armatures longitudinales tendues) doit être incluse ou non dans la détermination de l’armature longitudinale nécessaire.

1. banner.important

Règles de construction

Détails et règles particulières

En option, la vérification des barres contrôle également les prescriptions constructives concernant l’« Armature longitudinale minimale », le « Pourcentage minimal d’armatures » ou l’« Armature d’effort tranchant minimale ». Si l’une de ces vérifications n’est pas satisfaite avec l’armature prédéfinie, vous pouvez soit exclure ici la vérification, soit adapter l’armature.

Armature d’effort tranchant nécessaire - Résistance au cisaillement

Trois options sont disponibles pour la détermination de l’armature d’effort tranchant nécessaire.

Armatures d’effort tranchant requises - Capacité d’effort tranchant

Par défaut, c’est l’armature longitudinale statiquement nécessaire qui est prise en compte pour la détermination de la résistance à l’effort tranchant V_Rd,c. Comme, avec cette option, le pourcentage des armatures longitudinales ρ_l diffère d’un point x à l’autre de la barre, la résistance à l’effort tranchant n’est pas constante le long de la barre, mais dépend de l’armature longitudinale nécessaire.

Alternativement, vous pouvez prendre en compte l’armature longitudinale existante pour déterminer la résistance à l’effort tranchant V_Rd,c. Si une armature longitudinale constante a été définie le long de la barre, le pourcentage des armatures longitudinales ρ_l pris en compte est également constant.

Avec la troisième option, vous pouvez faire augmenter l’armature longitudinale nécessaire afin d’éviter une armature d’effort tranchant. Ainsi, l’armature longitudinale nécessaire n’est pas seulement influencée par la vérification en flexion, mais aussi par la vérification des efforts tranchants : le programme augmente l’armature longitudinale nécessaire jusqu’à ce que V_Ed = V_Rd,c.

Cisaillement et torsion

Dans la catégorie Cisaillement et torsion | Paramètres de calcul, vous définissez quelle zone de la section est prise en compte dans les vérifications au cisaillement et à la torsion et comment le module de section de torsion avant fissuration est déterminé.

Cisaillement et torsion – Paramètres de calcul

Prise en compte de la semelle dans les sections en T et en I paramétriques pour le calcul au cisaillement et à la torsion

Avec cette case à cocher, vous déterminez si, pour les sections en T et en I paramétriques, la semelle est prise en compte dans le calcul au cisaillement et à la torsion.

• Activé : la semelle est prise en compte en plus de l’âme.
• Désactivé : seule l’âme est prise en compte.

L’option s’applique aux sections paramétriques suivantes :

1. table.uni.withheader
2. align=left@width=25%|align=left@width=75%

Type de section|Sections paramétriques Sections en té|TU_M1, T_M1, TC_M1, TTF_M1, TTW_M1, TTWC_M1 Sections en I|ID_M1, I_M1, IC_M1, ITF_M1

1. /
2. banner.text@L’option ne s’applique pas aux sections en double té ni aux sections en U. Pour les sections rectangulaires et circulaires ainsi que pour les sections issues de RSECTION, c’est toujours la section complète qui est prise en compte.#/

Pour les vérifications au cisaillement, le programme détermine automatiquement les propriétés de section dans la direction de l’effort tranchant agissant V_Ed. Pour cela, la section est divisée en une semelle tendue et une semelle comprimée (méthode des deux membrures, Two-Chord).

De la position des deux semelles résultent les valeurs suivantes :

• Hauteur utile statique d_VEd : distance entre la semelle tendue et le point le plus comprimé de la section au cisaillement dans la direction de V_Ed

• Bras de levier interne z_VEd : distance entre les semelles tendue et comprimée dans la direction de V_Ed

• Largeur d’âme b_w : plus petite largeur de section perpendiculairement à V_Ed entre les semelles tendue et comprimée

Two-Chord-Méthode – Propriétés de section pour le cisaillement de la poutre en T à deux âmes

La zone de section prise en compte dépend du type de section :

• Sections rectangulaires et circulaires : section complète
• Sections en T et en I paramétriques : âme ou âme avec semelle, selon l’option Prise en compte de la semelle dans les sections en T et en I paramétriques pour le calcul au cisaillement et à la torsion
• Sections issues de RSECTION : section complète

Détermination géométrique

Dans les cas suivants, le programme détermine les propriétés de section de manière géométrique :

• La section est entièrement comprimée ou entièrement tendue, il n’y a donc qu’une seule résultante.
• L’angle entre V_Ed et l’axe neutre est inférieur à 20°.
• La direction de V_Ed n’est pas univoque.

Dans ces cas, le programme détermine les semelles uniquement à partir de la géométrie de l’armature, sans tenir compte de l’état de contrainte et de déformation :

1. Une ligne perpendiculaire à V_Ed passant par le centre de gravité de la section au cisaillement divise la section en deux parties.
2. Dans chaque partie, le centre de gravité géométrique de l’armature est déterminé à partir de la surface et des coordonnées des barres. Ces centres de gravité forment les deux semelles.
3. À partir de ces semelles, d, z, b_w,t et b_w,t,c sont déterminés.

Méthode géométrique à deux semelles

Résistance à la torsion avant fissuration

Dans cette liste, vous choisissez avec quel module de section de torsion la résistance à la torsion de la section non fissurée T_Rd,c est déterminée. Ce réglage s’applique également à la résistance maximale à la torsion T_Rd,max selon EN 1992-1-1, 6.3.2.

Torsionswiderstand Paramètre

• Par le module de section de torsion | W_t : le module de section de torsion W_t est repris directement des propriétés de section.

• Par la section à paroi mince | A_k : le module de section de torsion est déterminé à partir de la section équivalente à paroi mince avec la surface du noyau A_k. Cette option est préréglée.

1. banner.text@La formation de la section équivalente à paroi mince (Equivalent Thin-Walled Section, ETWS) pour les sections issues de RSECTION est décrite dans le manuel RSECTION au chapitre Cadre.#/

• Résistance minimale par W_t et A_k : la plus petite des deux valeurs est prise en compte.

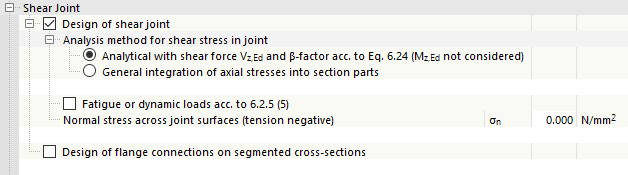

Joint de cisaillement

Joint de cisaillement

Transfert de l’effort tranchant dans les joints

En cochant la case Vérification du joint de cisaillement, la vérification des joints est activée, par exemple présents lors des reprises de bétonnage pour les éléments préfabriqués. Les autres champs de saisie des paramètres pour la vérification selon EN 1992-1-1, 6.2.5 deviennent ainsi également accessibles.

Cette vérification n’est disponible jusqu’à présent que pour le type de barre « Nervure ». Les paramètres de saisie nécessaires pour la classification de la rugosité de surface et de la largeur du joint peuvent être saisis à cet effet dans la boîte de dialogue de barre dans la section « Nervure ».

Le chapitre Transfert de cisaillement dans les joints fournit des informations complémentaires.

Classification de rugosité de surface et de largeur de joint pour raidisseurs

Transfert de l’effort tranchant entre l’âme et la semelle de la poutre

En cochant la case Vérification de la liaison de semelle.., la vérification du transfert de l’effort tranchant entre l’âme et la semelle de la poutre selon EN 1992-1-1, 6.2.4 devient accessible.

Les bases de cette vérification peuvent être consultées dans le chapitre Transfert de l’effort tranchant entre l’âme et la semelle de la poutre.

Limitation de la profondeur de l’axe neutre

Limite de profondeur de l’axe neutre

Selon l’EN 1992-1-1, la vérification de la limitation de la zone comprimée doit être effectuée selon la méthode de calcul (théorie de l’élasticité ou de la plasticité). Le fait que cette vérification soit effectuée par défaut dépend de l’annexe nationale. Lors de la vérification selon DIN EN 1992-1-1, par exemple, la vérification est activée.

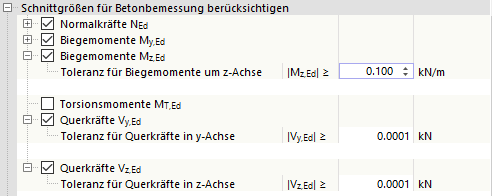

Paramètres de calcul

En règle générale, la section brute en béton est prise en compte dans les vérifications de la section. Toutefois, si vous souhaitez, par exemple en raison de pourcentages d’armatures élevés, prendre en compte une section nette (section brute moins la section d’armature) dans les vérifications de la section, cochez la case « Surface nette en béton ».
