Une modification de structure vous permet d'ajuster individuellement les rigidités des matériaux, des objets et des types d'objet. De plus, les objets sélectionnés ou les propriétés d'objet non linéaires peuvent être désactivés pour le calcul.
Modifier la rigidité

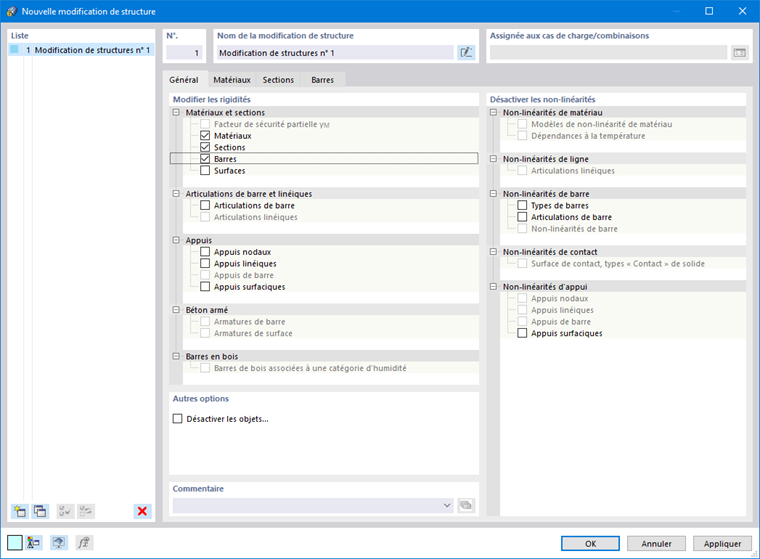

Dans cette section de la boîte de dialogue, sélectionnez les types d'objet dont vous souhaitez ajuster les rigidités. Il est possible de modifier les propriétés des matériaux, des sections, des barres, des surfaces, des articulations et des appuis. De plus, il est possible de considérer les rigidités d'objet spécifiques de certains modules complémentaires de vérification pour le calcul de structure, par exemple l'influence des armatures de béton armé (en préparation), la classe d'humidité des barres en bois selon la SIA 261 [1] en relation avec la SIA 265 [2] ou l'influence des panneaux de cisaillement et des maintiens en rotation pour les Barres dans un calcul avec sept degrés de liberté.
Vous pouvez définir les propriétés de rigidité de chaque objet dans des onglets séparés. Ils sont adaptés au type d'objet. Par exemple, pour ajuster la rigidité d'un matériau, entrez le facteur de multiplication ou le facteur de division pour le module d'élasticité et le module de cisaillement.
Pour les sections, les appuis et les articulations, vous pouvez définir des facteurs pour les rigidités individuelles ou les degrés de liberté. L'image suivante montre comment le moment d'inertie de torsion d'une section rectangulaire est réduit à 10 % de rigidité.
Dans les onglets correspondants pour les barres et les surfaces, un type de modification de rigidité doit être assigné ou défini. Ces types sont décrits dans les chapitres Modifications de la rigidité de barre et Modifications de la rigidité de surface.
Entrez les numéros des barres et des surfaces pertinentes ou sélectionnez les objets à l'aide du bouton
graphiquement.
Désactiver les non-linéarités
Si des objets avec des propriétés non linéaires sont utilisés dans le modèle, vous pouvez désactiver l'effet des types d'objet individuels. Vous pouvez ainsi éviter que des « Types de barres », tels que des barres de traction et comprimées ou des efforts de soulèvement dans le cas d'un « Appui surfacique » agissant de manière non linéaire, soient défaillants. Tous les objets sélectionnés sont appliqués comme agissant linéairement dans le calcul.
Autres options

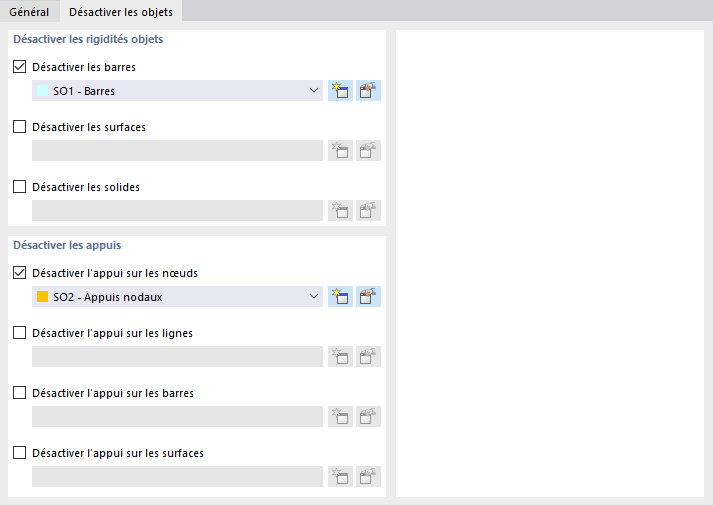

La fonction « Désactiver les objets » permet de ne pas appliquer certains objets du modèle au calcul. Vous pouvez par exemple analyser l'effet de barres temporaires (poteaux) ou d'appuis temporaires sans supprimer les barres ou les appuis.
Lorsque vous cochez la case, l'onglet « Désactiver les objets » devient disponible.
Vous pouvez définir les « Objets de rigidité » tels que les barres, les surfaces et les solides, ainsi que les « Appuis » comme inactifs. Les objets individuels doivent être définis dans une « Sélection d'objets » (voir le chapitre Sélections d'objets). Sélectionnez une sélection d'objets existante dans la liste ou utilisez le bouton pour la créer
un nouveau type.
