Structure

Contacts entre surfaces

Un contact entre surfaces décrit l'assemblage entre des surfaces parallèles. Avec ce couplage des surfaces, vous pouvez contrôler le transfert des forces sans avoir à générer – comme dans RFEM 5 – un solide de contact. Vous pouvez ainsi assembler des surfaces dont le contact n'est efficace que pour des efforts de compression, par exemple.

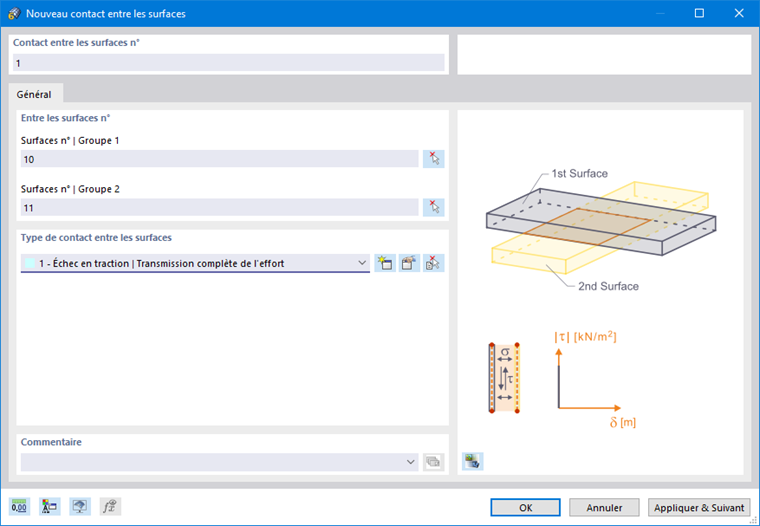

Contact entre surfaces des objets

Dans la liste 'Entre', sélectionnez la relation géométrique existant entre les surfaces :

  • Surface sur surface : Les deux groupes de surfaces parallèles sont espacés l'un de l'autre.
  • Surface sur surface : Les groupes de surfaces sont directement superposés sans espacement (donc dans le même plan).

Saisissez les numéros des surfaces entre lesquelles existe un contact. Pour le 'Groupe 1', définissez l'une des surfaces, et pour le 'Groupe 2', la surface qui lui est parallèle. Avec le bouton Sélection unique , vous pouvez sélectionner les surfaces graphiquement. Chaque groupe peut également être composé de plusieurs surfaces.

Informations

Les groupes de surfaces n'ont pas besoin d'être exactement superposés, ils peuvent présenter des cotations différentes.

Les contacts entre surfaces ne sont actuellement possibles que pour des surfaces planes.

Type de contact de surface

Le type de contact de surface contrôle quelles forces sont transférées entre les deux surfaces. Vous pouvez sélectionner le type dans la liste ou le redéfinir avec le bouton Nouveau (voir le chapitre Types de contact de surface).

Options

La case 'Maillage indépendant préféré' permet de générer des maillages EF spécifiques pour les deux surfaces avec les objets intégrés respectifs (voir le chapitre Paramétrage de maillage).
