3.3 Transfert de données depuis Dlubal vers Tekla

Pour lancer l’exportation de données vers Tekla Structures dans RFEM/RSTAB, cliquez sur [Exportation directe].

Bouton [Exportation directe]

Une boîte de dialogue dans laquelle les paramètres pour l’exportation des données doivent être définis apparaît.

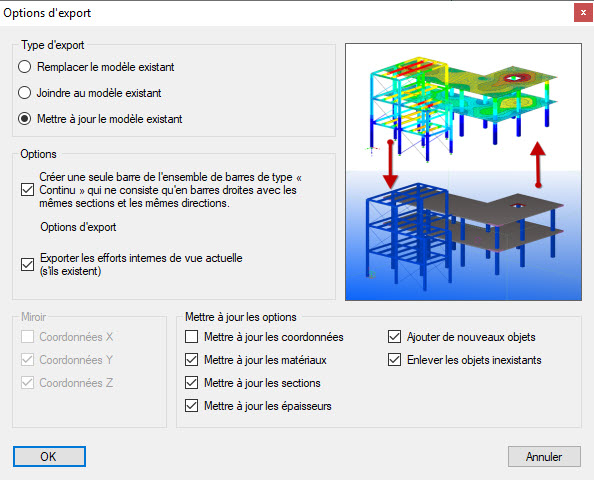

Options d’exportation

Il est possible de remplacer un modèle existant ou de l’augmenter. Le modèle peut également être mis à jour, y compris les données de charge ; les options de mise à jour permettent de spécifier les paramètres spécifiques pour les coordonnées, les matériaux, etc. Lors de la mise à jour, de nouveaux objets peuvent être ajoutés ou les objets supprimés peuvent être retirés pour synchroniser les données.

Si un modèle existant est remplacé ou augmenté, les éléments peuvent être reflétés autour de l’axe dans le système de coordonnées global.

Différence entre le modèle physique et le modèle de calcul dans Tekla et Dlubal

Il est possible de sélectionner optionnellement les efforts internes de la vue actuelle pour le transfert de données, afin, par exemple, d’exporter la disposition des assemblages. L’exportation filtre automatiquement les efforts internes maximaux et minimaux aux extrémités des barres ou des ensembles de barres et les inscrit dans la base de données Tekla. Les utilisateurs de Tekla peuvent utiliser ces informations lorsqu'ils sélectionnent des composants disponibles dans la bibliothèque de Tekla Structures.

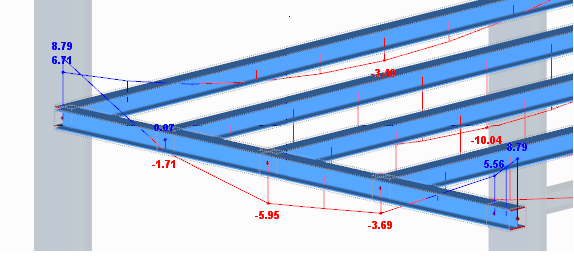

Affichage des efforts internes dans les logiciels de Dlubal

Transfert d’effort interne vers Tekla Structures
