Les logiciels Dlubal et Autodesk Revit utilisent généralement des désignations différentes pour les matériaux et les sections. Pour un échange de données fluide, une correspondance claire doit être garantie.
Lors de l’importation ou de l’exportation, le logiciel vérifie en premier si des matériaux ou des sections portant le même nom existent dans l’application correspondante. Si oui, ils sont utilisés. Si ce n'est pas le cas, une recherche de correspondance est effectuée dans les fichiers de conversion (« Mapping Files »). Les règles enregistrées sont alors appliquées.

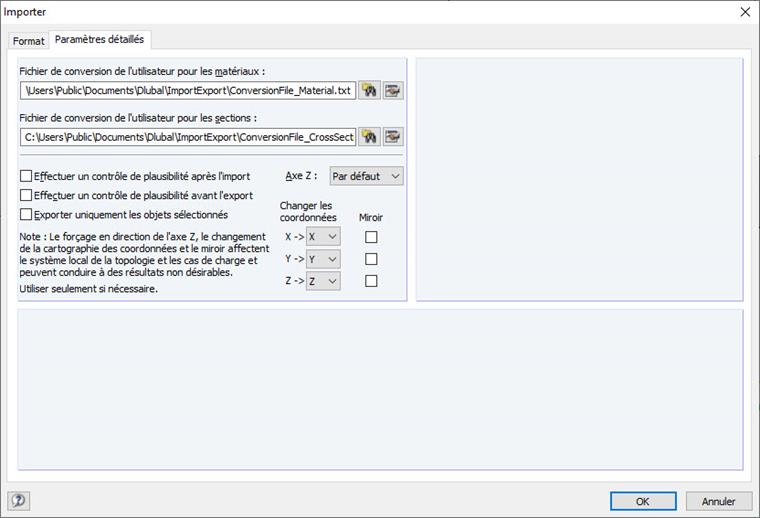

Dans RFEM/RSTAB, les emplacements de stockage des fichiers de conversion sont enregistrés dans la boite de dialogue Importer ou Exporter, onglet Paramètres détaillés. Il s’agit de fichiers ASCII modifiables au format *.txt.

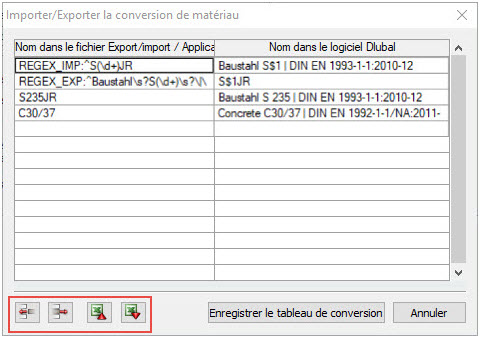

Avec le bouton [Ouvrir le dialogue], ces fichiers peuvent être ajustés et adaptés à RFEM/RSTAB et Revit.
Si des paramètres personnalisés pour les matériaux et les sections sont définis dans Revit, ceux-ci sont utilisés en priorité, les paramètres du fichier de conversion ne sont pas utilisés.
Si la correspondance des matériaux (« Mapping ») échoue, RFEM/RSTAB peut importer les noms et les principales caractéristiques des matériaux depuis Revit. En raison de la relation entre E, G et ν dans RFEM/RSTAB, les règles suivantes s’appliquent : si ν ≠ 0 dans Revit, E et ν sont importés. G est ensuite calculé à partir des deux paramètres. Si ν = 0 dans Revit, E et G sont importés.
Le poids spécifique est calculé avec l’accélération de la gravité de g = 10 m/s2. Le facteur partiel de sécurité est toujours indiqué avec 1,0.

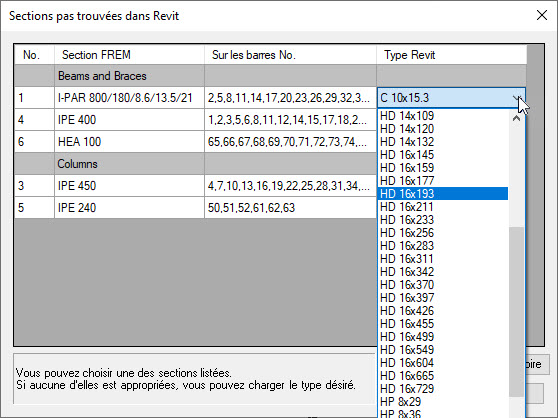

Si la correspondance des sections (« Mapping ») échoue, une liste des sections problématiques apparaît et permet d’assogner des sections lors de l’exportation.

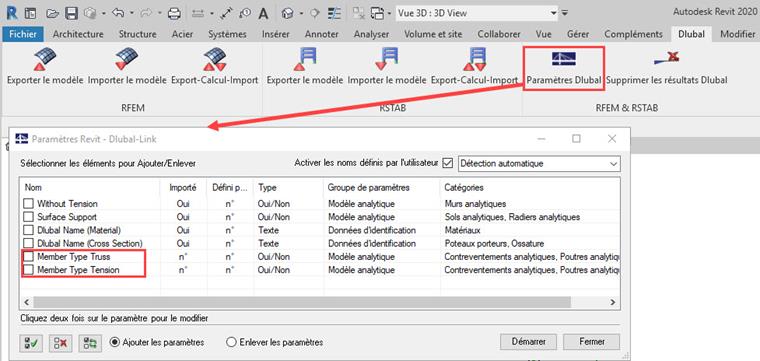

Avec les « Paramètres Dlubal », les objets Revit peuvent être dotés d’informations supplémentaires que RFEM/RSTAB interprète en conséquence.
Actuellement, la définition des paramètres Dlubal suivants est possible :
- Type de rigidité Dlubal « Membrane sans traction » pour le calcul des murs en maçonnerie dans Revit
- Appuis de surface pour les surfaces RFEM, même sur les dalles de planchers dans Revit
- Désignations de matériaux et de sections (« Mapping ») directement sur le matériau ou la section dans Revit
- Types de barres « Treillis » et « Barre de traction »
Il est possible de modifier les noms des paramètres selon la langue de manière personnalisée. Avec le bouton [Démarrer], les paramètres Dlubal sont soit ajoutés soit retirés au projet Revit.
