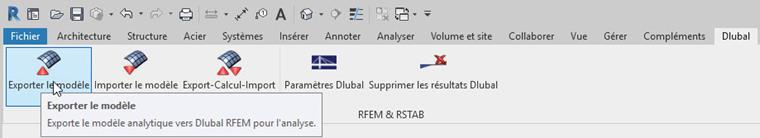

Dans Revit, l'exportation des données vers RFEM/RSTAB est lancée via le bouton [Exporter modèle].
Les paramètres pour l'exportation doivent être définis dans une boîte de dialogue composée de deux onglets.

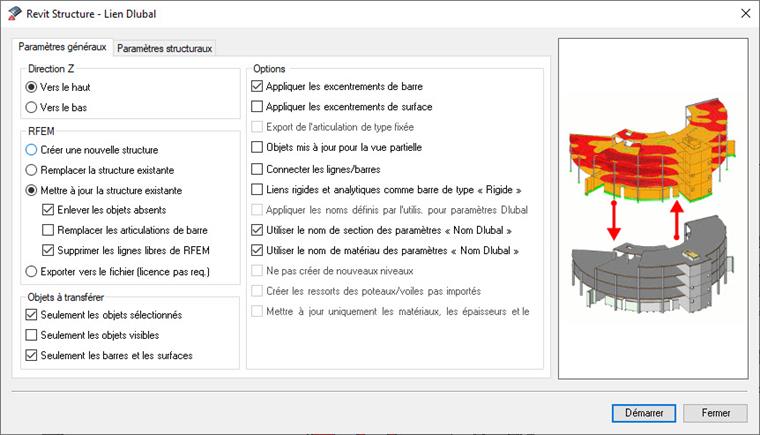

Paramètres généraux
L'orientation de l'axe Z global dans RFEM/RSTAB peut être définie indépendamment de Revit. De plus, il faut indiquer s'il faut créer un nouveau modèle ou modifier un modèle existant lors de l'importation. Lors de la mise à jour d'un modèle, des paramètres spécifiques pour les objets sont possibles. Ces options sont disponibles lorsqu'un modèle est ouvert au démarrage de l'importation dans RFEM/RSTAB. Les décalages définis dans Revit peuvent être reproduits comme excentricités de barre ou de surface dans le modèle RFEM/RSTAB. L'option Exporter les articulations sans degré de liberté contrôle si des articulations sans degré de liberté d'articulation sont créées, car les barres connectées rigides n'ont pas besoin de définition d'articulation dans RFEM/RSTAB. Lors des mises à jour du modèle, les nouveaux objets ou les objets modifiés peuvent être placés dans une visibilité (« vue nommée »), ce qui facilite l'identification des modifications. Les lignes et les barres croisées peuvent être connectées automatiquement lors de l'importation. Cela crée un système mécaniquement connecté, nécessaire pour le calcul. Cependant, cela implique également des modifications du modèle qui compliquent une synchronisation ultérieure du modèle avec Revit. Si les accouplements sont importés en tant que type de barre « Barre rigide », des articulations de barre peuvent leur être assignées dans RFEM/RSTAB. Si des paramètres Dlubal personnalisés pour les désignations de matériaux et de sections existent, ils peuvent être utilisés lors de l'échange de données. Pour plus d'informations sur les « paramètres Dlubal », consultez la description de la boîte de dialogue correspondante.

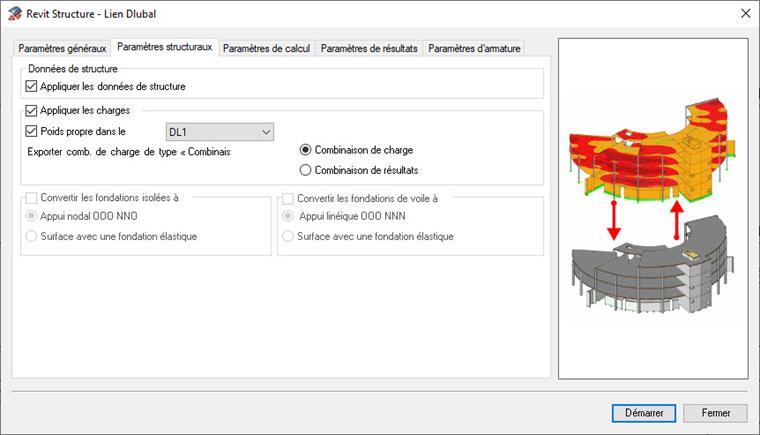

Paramètres de structure L'onglet Paramètres de structure gère d'autres paramètres d'importation.
L'échange de données peut être limité aux données de modèle ou de charge. Ceci est opportun lorsque des charges sont définies dans un programme que l'autre application ne prend pas en charge. Le calcul automatique du poids propre (actuellement pas possible dans Revit) peut être assigné à un cas de charge spécifique dans RFEM/RSTAB. Les combinaisons de charges Revit peuvent être exportées en tant que combinaisons de charges ou de résultats. Cependant, les combinaisons de charges Revit de type « Enveloppe » sont toujours transmises comme combinaisons de résultats. Les objets de type « fondation isolée » ou « fondation en bande » peuvent être générés dans l'application Dlubal comme appuis nodaux articulés ou appuis linéaires articulés, ou surface supportée élastiquement. Dans RFEM/RSTAB, il n'existe pas d'objets de fondation ; en statique, on utilise souvent des appuis simples à cet effet. Les rigidités des ressorts des surfaces supportées sont préréglées de manière fixe et doivent être ajustées si nécessaire dans l'application Dlubal.
