Dlubal Software et Tekla Structures utilisent généralement des désignations de matériaux et de sections différentes. Pour un échange de données fluide, il est impératif de garantir une attribution univoque.

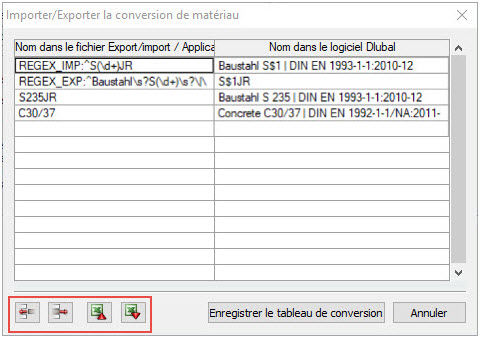

Lors de l’importation ou de l’exportation, le logiciel vérifie d’abord si des matériaux ou des sections portant le même nom existent dans l’application correspondante. Si oui, ceux-ci sont utilisés. Si ce n’est pas le cas, une attribution est recherchée dans les fichiers de conversion (« mappings files »). Les règles enregistrées sont alors appliquées.

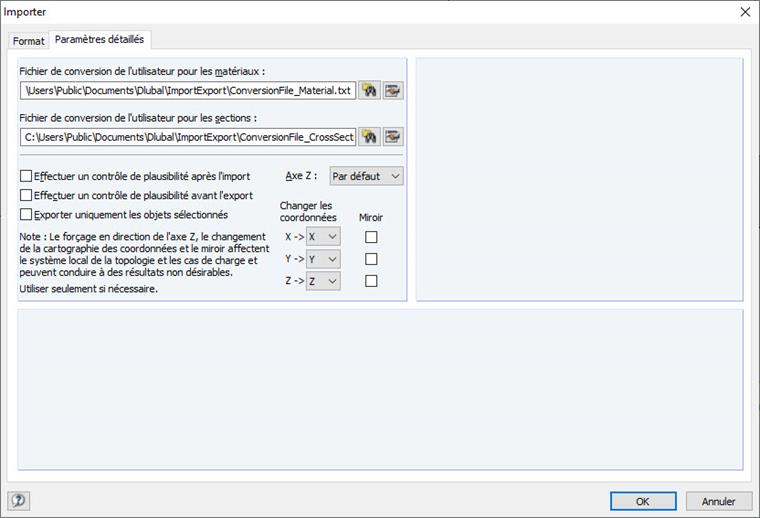

Dans RFEM/RSTAB, les emplacements de stockage des fichiers de conversion sont enregistrés dans la boîte de dialogue Importation ou Exportation, onglet Paramètres détaillés. Il s’agit de fichiers ASCII modifiables au format *.txt.
Les fichiers peuvent être modifiés et ajustés pour RFEM/RSTAB et Tekla Structures à l’aide du bouton [Ouvrir la boîte de dialogue].

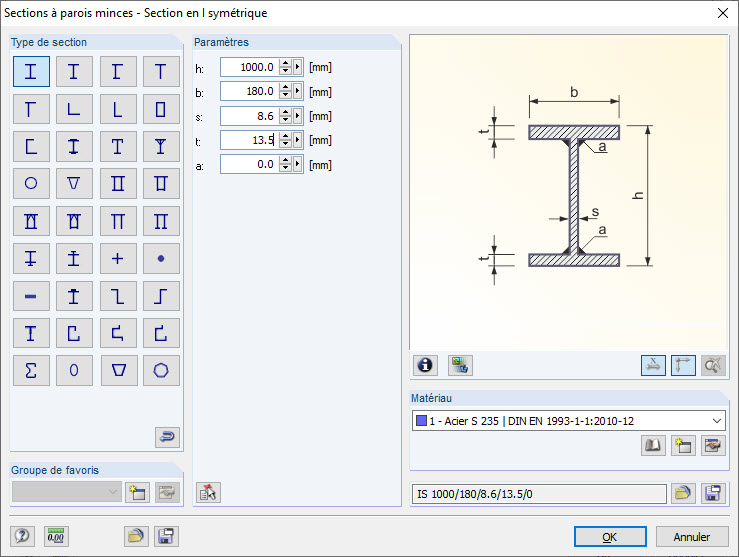

Les sections I paramétriques créés de manière personnalisée dans l’application Dlubal sont automatiquement converties en sections I paramétriques correspondantes lors de l’exportation vers Tekla Structures.

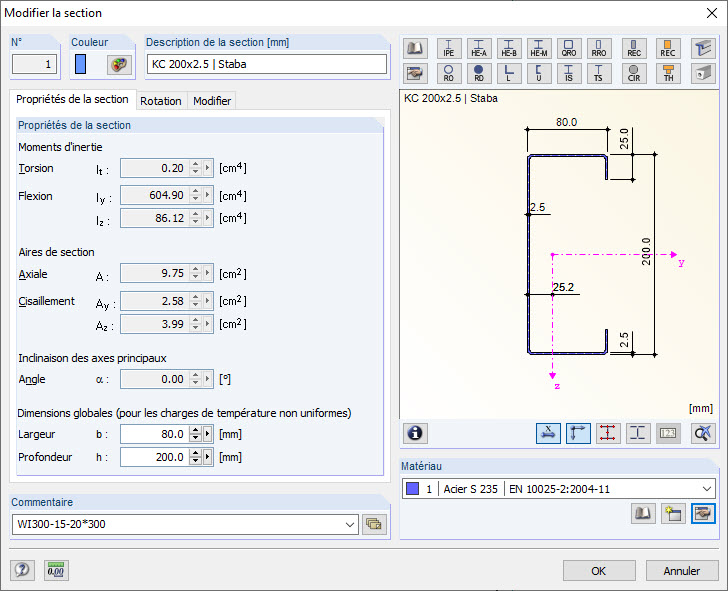

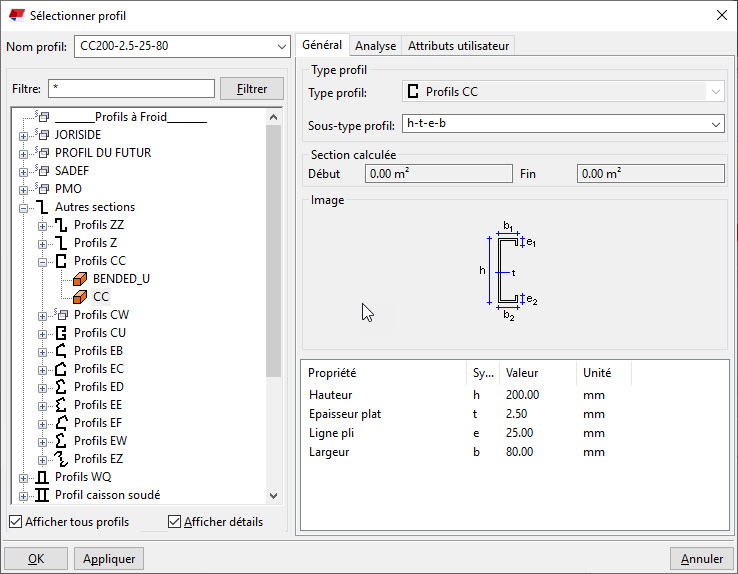

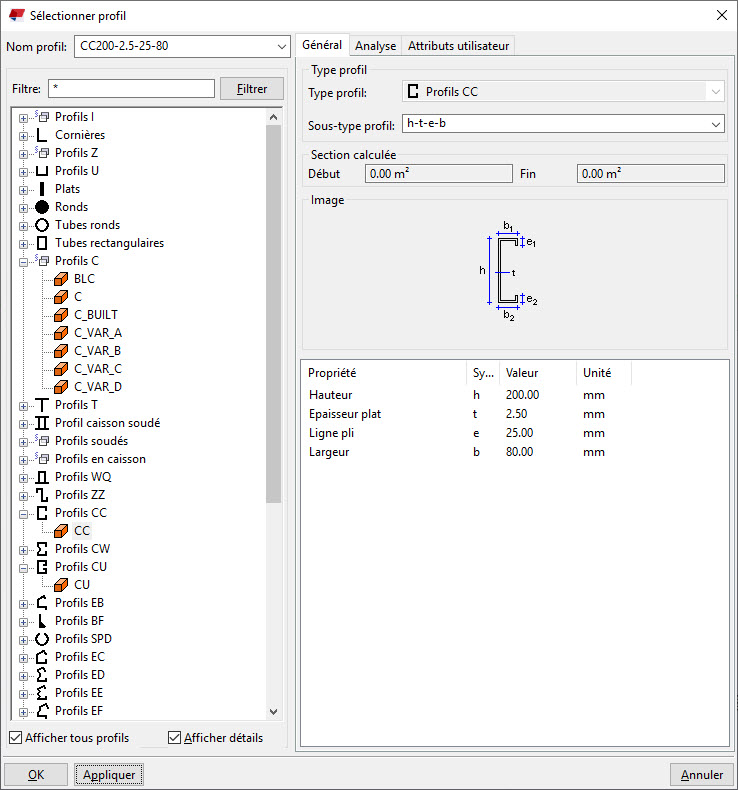

En principe, toute forme de section spéciale peut être transférée, si la forme correspondante existe dans les bibliothèques de sections de chaque application. RFEM/RSTAB et Tekla Structures utilisent des fichiers de conversion qui régissent l’attribution des désignations correspondantes. De cette manière, des sections formées à froid, par exemple, peuvent être transférées.
